直流充电桩内部的浪涌保护器，用于在指定回路中限制瞬态过电压、泄放浪涌电流，帮助降低电源或控制接口承受的浪涌应力。它的作用应结合安装端口理解：交流输入、功率变换后的直流侧，以及通信控制线路各有不同条件。对充电设备制造商，设计起点是确认“哪个端口需要保护、使用什么电气条件”，再选择相应SPD，而不是因为设备名称带有直流就把所有保护位置都归为同一类型。

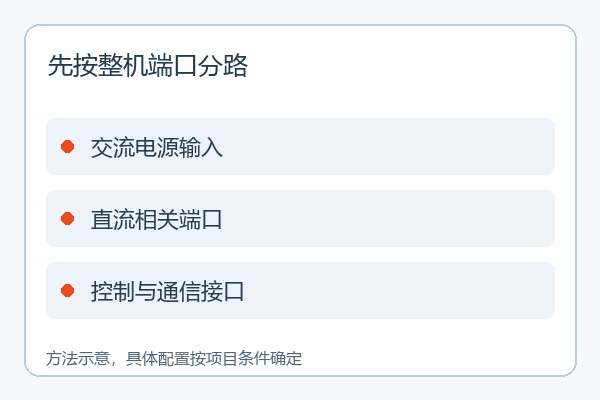

一、充电桩内部为什么要按端口谈保护？

直流充电设备仍需要上级电源、内部电能变换和控制通信配合工作。不同线路连接的外部对象、导线长度及设备耐受不同，浪涌进入或耦合后的影响路径也不同。设计人员可把整机接口分成电源与信号两类，再沿图纸标出各端口及既有保护，明确本次新增或调整的是哪一处。

交流输入位置的SPD按交流系统条件选择；拟用于直流端口的器件，应有对应直流用途和故障条件依据；通信SPD则还要满足接口和传输要求。整机配套时，每一项保护都应能在端口表中找到对象，避免只列一组通流参数而看不出它保护了哪段回路。

二、SPD怎样参与设备端的过电压防护？

SPD在其适用范围内响应瞬态过电压，并通过相应路径泄放浪涌电流。保护效果需要器件参数、连接方式、等电位及其他保护措施共同配合。SPD的电压保护水平Up可帮助设计人员评价产品，但整机设备端的实际电压条件还与安装连接有关，不能由产品数值直接代替整机验证。

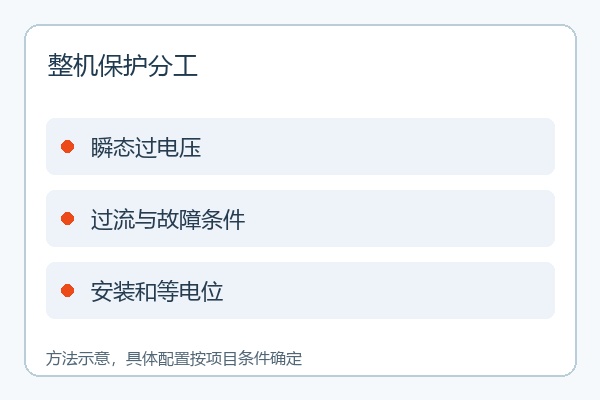

它与过流、漏电及其他保护承担的任务也不同。短路、持续异常电压和瞬态浪涌需要分别分析，各保护器件之间还要考虑配合。把SPD作为整机保护中的一个环节，才能在技术文件中明确其用途，并避免采购、安装或售后人员将它理解为能处理所有电气异常的元件。

三、直流端口选型为什么要单独核对？

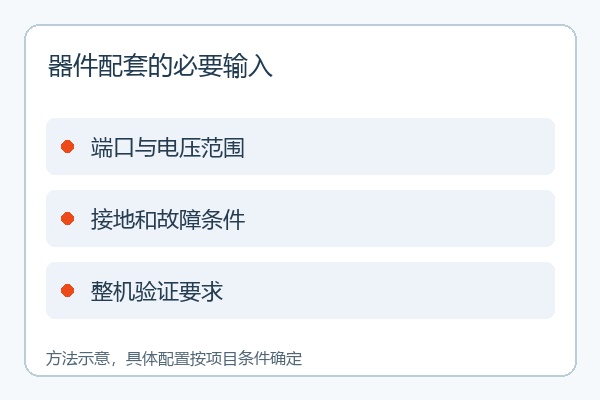

直流回路的持续工作电压、极性与故障断开条件，会影响器件适用性。设备制造商应把实际工作范围、异常条件和接地关系提供给供应商，由具体规格说明可用的保护方式。光伏SPD中的Ucpv属于光伏用途参数，充电设备不能仅凭相似电压数字沿用光伏回路的型号与配置。

选型还要明确预期故障电流、脱离与灭弧方式，以及外部后备保护如何配合。这些内容应从拟用完整型号及整机条件出发审阅，不能把某一系列“无需支路熔断器”的说明扩展到所有直流应用。器件适用说明与整机测试分别保存，便于后续设计变更和客户资料审查。

四、安装空间和状态指示怎样影响后续使用？

柜内安装要兼顾器件尺寸、导线组织、维护可达性及状态观察。可插拔结构便于按规程安排模块维护，板载结构则需与整机电路和工艺一起考虑。两种形态的比较应围绕设备结构和售后策略，不能由安装形式直接判断某种方案在全部充电设备中更合适。

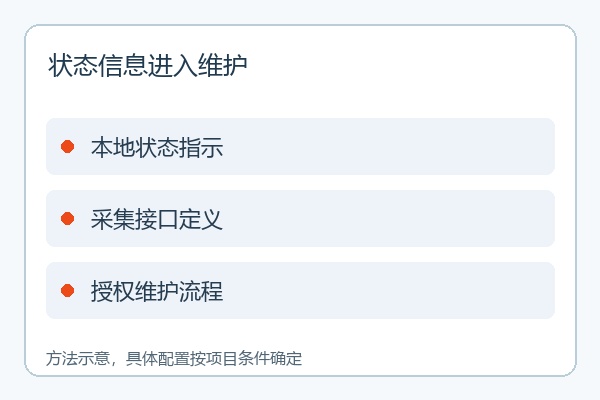

本地指示与遥信有助于识别产品定义的状态。若整机希望将SPD异常纳入告警，需要明确触点条件、采集接口、状态含义与维护流程。普通状态信号不直接提供剩余寿命，也不会自动恢复浪涌防护；异常被发现之后，仍由授权人员按设备维护制度处理。

五、易造配套资料应怎样与整机对接？

交流输入候选可从易造40kA二级浪涌保护器相关分支开始比较；直流端口则可结合直流浪涌保护器资料讨论具体适用性。两条产品路线服务于不同端口，实际供货型号应与设备输入及验证要求一一对应。产品详情页用于了解分支，完整规格书和技术协议用于确定本项目配置。

易造YSPD-40C-320-R/3PN作为交流产品实例，列有230/400Vac额定系统条件、本地指示、遥信及可插拔结构；它说明交流输入支路可以关注哪些参数和维护条件，并不证明其适用于充电设备直流输出。对直流侧，应另取相应产品资料，结合整机故障条件开展配套评估。

六、常见问题（FAQ）有哪些？

1. 上级配电已经装SPD，桩内还要评估吗？

仍应结合上级配置、连接线路、设备端口和整机要求审阅。是否增设及如何配合，应由完整路径与设计输入决定。

2. 充电设备出口能直接沿用器件证书吗？

器件资料用于证明其覆盖范围内的事实，整机市场准入和客户要求还需分别评价，不能用一项元件文件代替整机结论。

3. 售后发现失效指示，应只换模块吗？

更换之外，还应按维护程序检查相关电气条件、接线与环境，记录完整型号及异常表现，为后续同类问题提供依据。

直流充电桩内部SPD的价值，在于为明确端口提供与整机条件匹配的浪涌防护。推荐将易造交流、直流及信号产品分支纳入端口比较；可联系易造，提供接口位置、电压范围、接地关系和故障条件，获取有针对性的器件配套建议。
