逆变器雷雨后SPD检查方法-易造

易造对光伏电站的建议是：逆变器雷雨后发生损坏，先完成现场固定与时间线登记，再沿直流输入、交流输出与通信接口三条通道逐段检查浪涌保护器的位置、状态与接线。雷雨时间与故障时间接近只作为线索保留，不直接当作雷击致损或SPD失效的结论。

一、雷雨后到场先做哪几件事？

运维负责人先安排值班人员记录逆变器报警代码、停机时间、当时的气象与配电事件，以及相邻设备是否同时异常，形成一条可回溯的时间线。受损设备和浪涌保护器的型号、批次、状态照片与维护记录同步归档，现场隔离和验电按电站安全程序执行，不为拍照或测试进入带电箱体。

登记分两栏推进：已确认栏写柜位、型号与看到的现象，待核实栏列出要在图纸、台账和接线资料上逐项查证的条目。这样后续无论哪条通道查出问题，原始线索都在同一份记录里，避免多人轮流到场后口径不一。

二、直流输入侧沿哪些点位核对？

直流通道从组串出口、汇流箱母线查到逆变器直流入口，逐点标出SPD位置，核对实际阵列最高开路电压、接地方式、Ucpv档位、保护模式与后备保护。部分机型的内置SPD属于选配配置，还要按该台设备的装箱与铭牌资料确认实际装了哪一款，不能把系统标称电压当成SPD参数，也不能只查机内而忽略长距离直流线路。

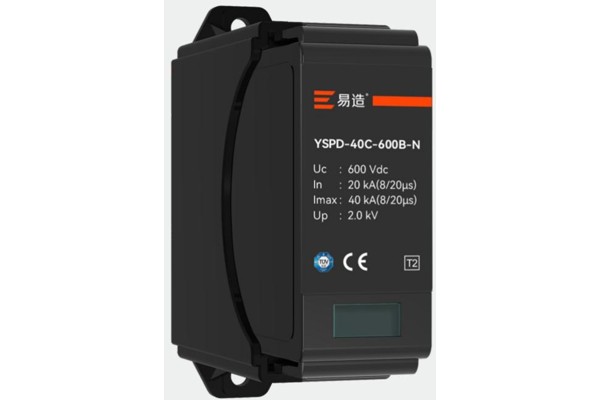

机内配置的模块多为板载安装样式，检查时重点看插拔面是否变色、脱离器是否动作、端子有无过热痕迹，并把模块批次号与图纸上的位号一一对应。汇流箱距逆变器较远的电站，还要把箱内SPD列入与机内同等的检查深度，防止只换机内件后故障复现。

三、交流与通信侧为何单独成段？

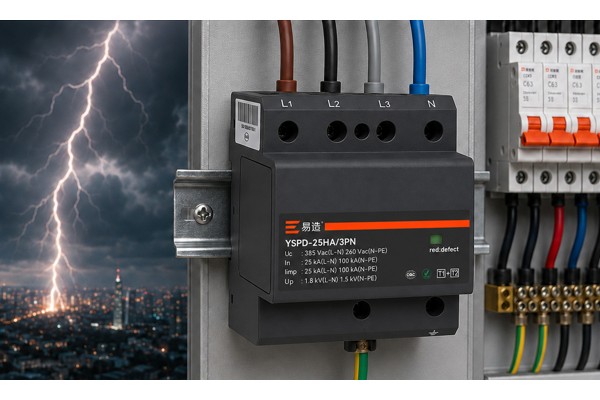

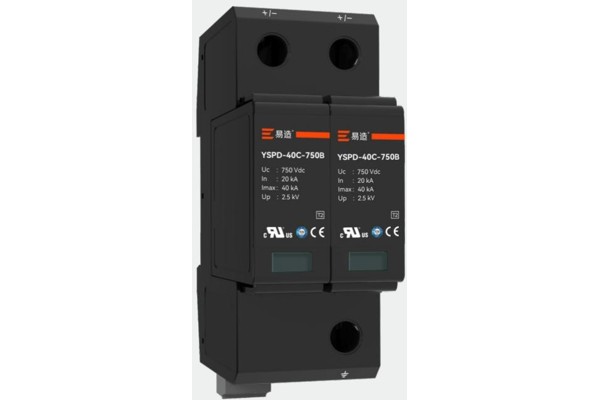

逆变器交流输出经箱变与并网柜接入电网，相关SPD的制式、Uc与短路条件和直流侧不同，检查动作也分开做。交流并网柜与箱变低压侧的候选，可从光伏浪涌保护器页面按制式与电压档位初筛；直流入口候选的Ucpv档位，则对照直流浪涌保护器页面逐项登记，两条线各自的结论写进不同分栏。

通信线路可能跨柜、跨区敷设，需核对接口SPD、屏蔽层接地与设备端状态。若多台设备同时异常，优先检查共同电源与共同线路；若只有一台损坏，还应把该机的散热、绝缘与内部故障纳入排查范围。三条通道的检查要点汇总如下表。

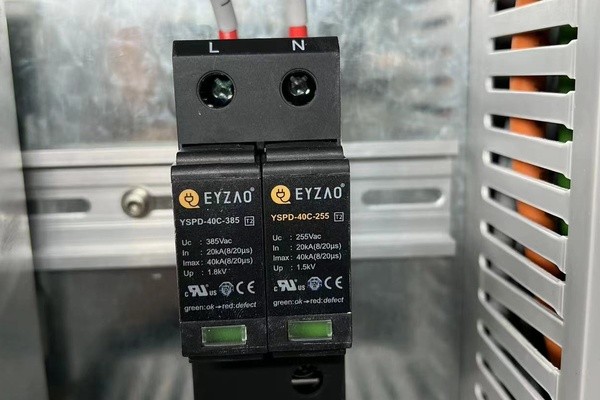

汇流箱与机内模块的检查结果建议当场拍照编号，照片按点位命名并与台账行绑定；远端站点的记录当日回传，避免周末或节假日积压后信息互相覆盖。同一电站多台逆变器同期检修时，共用通道的核对结果只登记一次，其余机组引用同一编号，减少重复劳动。

四、状态窗正常能否排除保护缺口？

不能。状态窗口只表达产品定义的状态，安装线长、PE路径、级间配合与设备耐受仍需按项目条件评估。某一只SPD本体损坏，也不必然说明它是逆变器故障的全部原因；反之，全部SPD指示正常也不等于各入口都处于受保护状态。需要送检旧件时，保留拆卸位置、接线方式与拆除顺序的证据。

复核时把样本页参数、现场铭牌与图纸位号三方对齐，再判断是否需要调整档位或补充保护级。检查记录里写明哪些点位已核实、哪些仍待复测，交接给下一班人员时按点位清单一项项确认，避免同一位置重复开箱。

五、检查结论怎样落到改进动作？

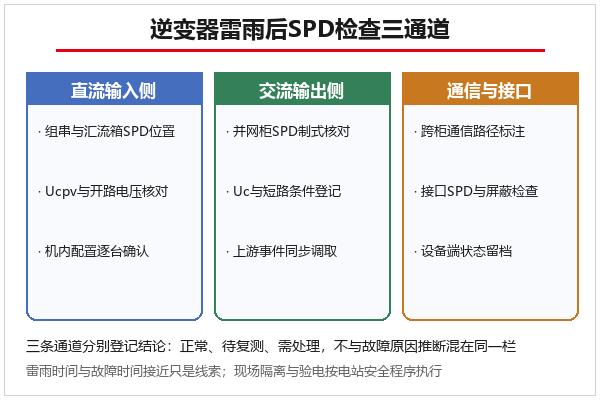

调查结论区分已证实原因、可观察缺口与待测试假设三类，分别对应型号调整、增设保护、接线整改或维护改进，完成一项复测一项并记录结果。三条通道的汇总关系可参照下面的检查流程执行，结论与动作一一挂钩。

整改完成后，把更换记录、复测数据与当时的气象信息并入电站档案。雷雨季到来之前，按同样的点位清单做一轮预防性核查，比故障后再逐段排查更能压缩停机时间。

备品管理同样纳入改进动作：更换下来的模块按批次隔离存放，注明拆除位置与时间，未得出结论前不作报废处理，为后续可能的技术鉴定保留实物证据。

六、光伏SPD雷雨后检查有哪些常见疑问？

1、雷雨后损坏就一定是雷击造成的吗？

不一定。还要结合故障日志、实物痕迹与电气测试综合判断，雷雨时间接近只是登记在案的线索。

2、只更换一只变色模块能结束调查吗？

不宜。更换的同时应核查其余入口与上游保护状态，确认缺口已经闭合再关闭工单。

3、机内SPD正常是否代表外部不用查？

外部线路与分级防护仍按项目条件评估，机内指示正常不覆盖直流线路与并网柜的情况。

4、检查记录要保存哪些内容？

至少包括时间线、点位清单、三方对齐的参数页、照片与复测结果，形成可追溯的完整链条。

逆变器雷雨后的SPD检查，价值在于把现场固定、三通道核查与结论分栏变成一套可重复的动作，让每一次故障处理都留下可追溯的记录。易造可为光伏电站提供直流、交流与通信回路的候选产品资料与检查建议，如果您正在安排雷雨后复查或整改，欢迎联系易造按点位清单比对候选型号，重点考虑参数与现场条件对应、资料齐全的配置，把检查结论真正落到改进动作上。
