储能BMS电源SPD保护线路界定-易造

易造在储能配套资料中把BMS电源列为一类独立线路：电源浪涌保护器应安装在BMS实际供电线路上，保护其接入的供电导体与设备端口；同一柜内的电池主直流回路、PCS交流输出或通信接口，不因同柜而自动纳入保护范围。定位之前，先把供电来源与线缆路径画成图，再谈型号与参数。

一、BMS电源从哪里取电？

常见来源是站用交流电源经电源转换装置后供给BMS，也有项目采用专用辅助电源。设计时要查清电源的电流性质、额定与最高持续工作电压、接地方式、上游开关规格以及BMS设备端口的耐受能力。仅凭“BMS”名称推不出统一电压等级，更不能把PCS主回路的SPD方案直接搬到辅助电源上，两条回路的故障条件完全不同。

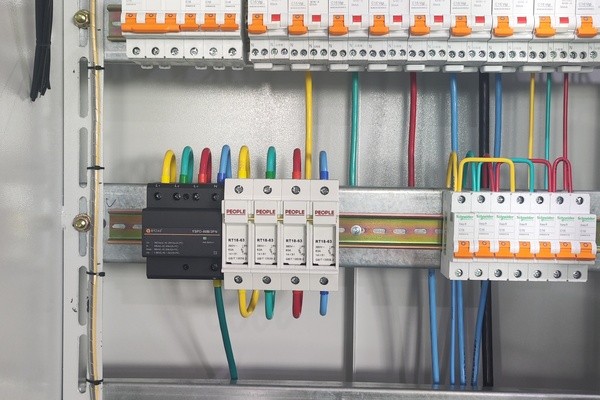

供电路径图上把电源模块、跨柜线路、控制柜入口与BMS供电端口依次编号，后续的安装、验收与维护记录都引用这套编号。跨柜段注明长度与路径走向，它们影响安装位置的选择与级间配合，也是维护查线的索引。电源若来自站用电转换，还要登记上级配电回路名称，上游停电或检修时能迅速判断BMS供电是否受影响。

二、保护边界画在哪一段？

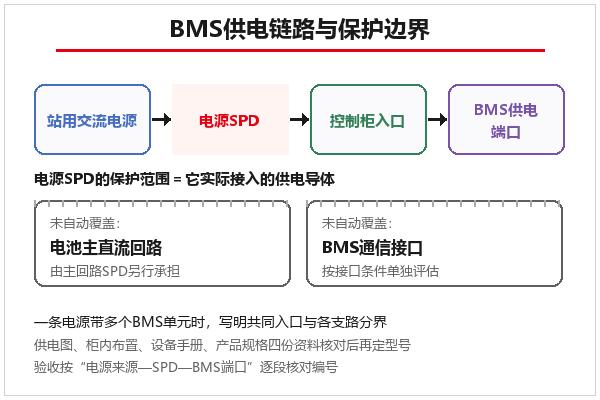

电源SPD的保护范围是它实际接入的导体：从安装点向上、向下能覆盖多远，由防雷分区、线路长度与柜内布置共同决定。若一条电源同时供给多个BMS单元，要写明共同入口与各支路的分界；不允许把某一柜内的SPD描述成全站覆盖，也不能让两个柜位的记录互相矛盾。

四份资料核对完再定型号，顺序反过来容易先入为主：先看参数再看图纸，往往会忽略安装点与端口之间的线路条件。核对记录随图纸归档，评审、施工与验收引用同一份底稿，避免各阶段口径漂移。支路如有新增或改接，先改图、再核边界、后补清单，三步走完才进入采购。

三、电源SPD按哪些项目核对？

候选电源SPD按电流性质、持续运行电压Uc、电压保护水平Up、保护模式、故障条件与后备保护逐项核对；电源模块允许的残余电压与柜内接线方式一并审查。易造选型资料把电池簇、PCS与通信回路分列成行，正是提醒不同位置不共用一只“万能SPD”；BMS电源仍按本项目供电图选定。

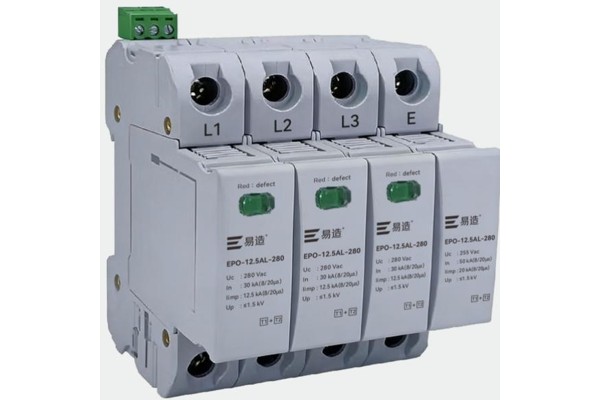

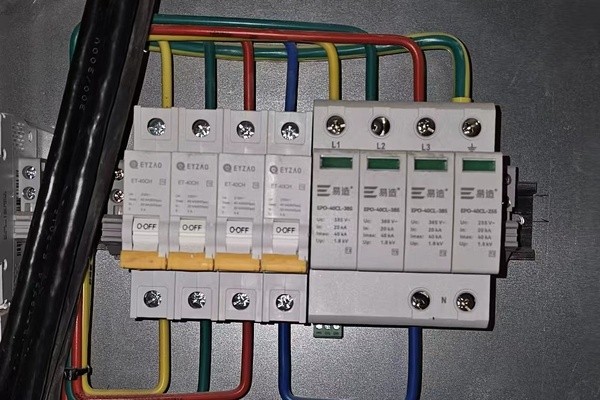

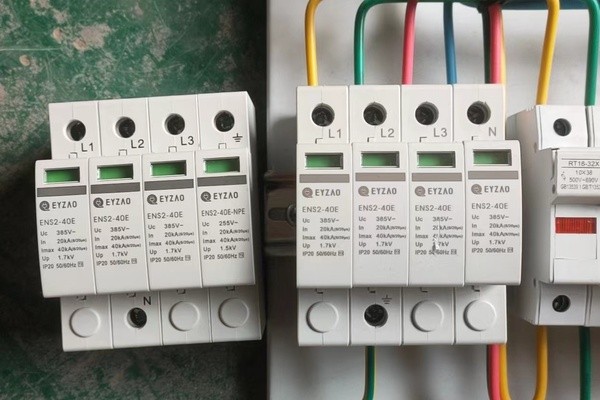

若供电取自站用交流，电源入口可参考交流一级候选的通流与电压参数；导体进入控制柜后再按柜内条件配二级候选，两级之间留出足够的配合距离。参数抄录进清单时注明出处页码，便于设计评审时复核。

四、通信与主回路为何不写在电源册里？

CAN、RS-485与以太网接口有各自的信号制式、工作电压与传输条件，跨柜或跨分区时应单独评估，核对控制信号防雷器一类的接口候选是否匹配芯线与速率。电池主直流回路同理：它有自己的电压等级与故障条件，由主回路的直流SPD承担，不写进BMS电源SPD的供货范围；主回路册的候选可在直流浪涌保护器样本页按持续直流电压分档查阅。

台账按电源册、信号册、主回路册三册管理：电源册收供电图与SPD参数，信号册收接口与传输条件，主回路册收电池侧保护资料。采购清单按册生成，边界一目了然，报价与变更的口径也随之统一。三册共用一份封面索引，新加入的工程师按索引能迅速找到自己负责的那一册，交接成本明显降低。

五、验收怎样确认保护对象？

按“电源来源—SPD—BMS端口”的顺序逐段核对接线、标识与编号，通电后核对遥信点位与告警定义；记录准确型号、安装位置与维护责任人，影像资料一并存档。易造可依据BMS供电资料提供候选电源SPD与配套说明，通信与主回路部分另行给出接口建议，防止采购清单漏项。

验收资料与竣工图一起移交运营方，三册台账随之启动运行：每次更换器件、修改接线，都在对应册页登记版本，保持图纸、实物与清单一致，后续扩建时直接在册页上续写。移交时运营方按编号抽验三处以上接线，核对无误再签字，台账从移交日起具备追溯效力。

六、BMS电源SPD配套有哪些常见疑问？

1、BMS电源SPD顺带保护电池主直流母线吗？

不应默认如此。主回路有自己的电压与故障条件，两条回路分别设计、分别选型，资料分册保管。

2、同一柜内的通信接口算已覆盖吗？

不算。供电SPD只保护它接入的导体，通信口按接口条件与跨区路径单独评估。

3、拿“储能通用SPD”方案直接报价可行吗？

不可行。电源属性、电压与安装点未核对前，报价清单无法保证边界完整，返工成本反而更高。

BMS电源SPD的价值在于边界清楚：保护对象写在供电图上，参数落在产品资料里，验收按编号逐段核对，台账让边界长期可追溯。易造可按项目供电图提供候选电源SPD与配套资料，欢迎咨询获取选型支持。
