易造建议把户外直流充电桩的SPD失效当作一次保护能力核查的起点：失效不代表充电立即中断，却会让下一次瞬态过电压更多作用于配电、功率变换或控制通信接口。评估从定位失效SPD所在的回路开始，再结合户外环境、设备告警与既有保护级别安排处置时限，避免误判也避免拖延。

一、充电桩的SPD分布在哪些入口？

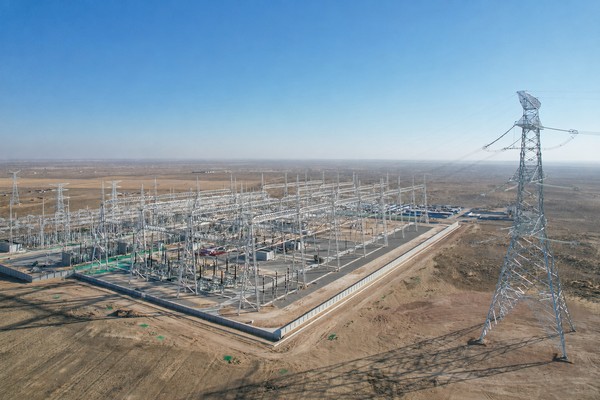

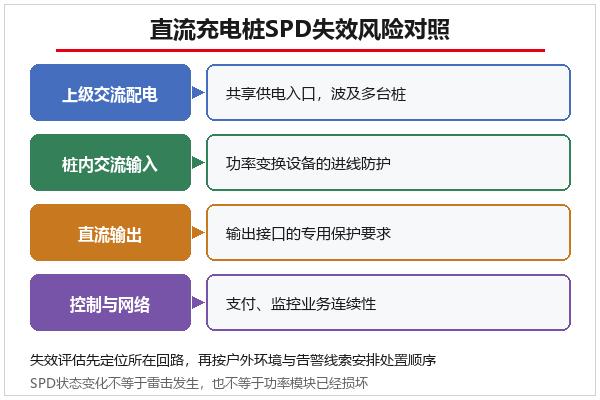

上级交流配电、桩内交流输入、功率变换后的直流输出与控制网络线路，分属不同电路，受保护对象各不相同。安装在交流输入柜的SPD并不会自动延伸到直流输出接口或支付通信口。建议在单线图上标出每只SPD与被保护端口的对应关系，巡检路线、备件与责任人按图落实，失效评估才有位置可查。

位置标清之后，风险讨论才有边界。同一只SPD失效，发生在共享配电入口与发生在单桩直流输出，影响范围完全不同：前者牵连多台桩的供电质量，后者只削弱输出侧这一层的瞬态防护。把入口当成一个整体来谈风险，结论往往笼统到无法安排检修。

二、失效之后风险沿哪些路径发展？

SPD本体状态变化、后备保护动作或遥信告警，说明原有保护能力可能下降。桩体仍能充电时，缺口容易被忽略；后续雷电耦合或操作浪涌到来时，控制器、功率模块与通信设备的暴露程度上升。平台告警只说明状态发生了变化，既不能直接归因于雷击，也不能推断功率模块已经损坏。

把发现位置与后果路径分开登记，运维例会据此区分即刻风险与计划检修，不必让全部告警排同一条队列。处置顺序排定之后，再把户外环境因素折算进复查周期，风险清单才具备可执行性。清单每季度复核一次：新增桩位、线路改接与季节性负荷变化，都会改变各入口的风险排序。

三、户外环境怎样改变风险节奏？

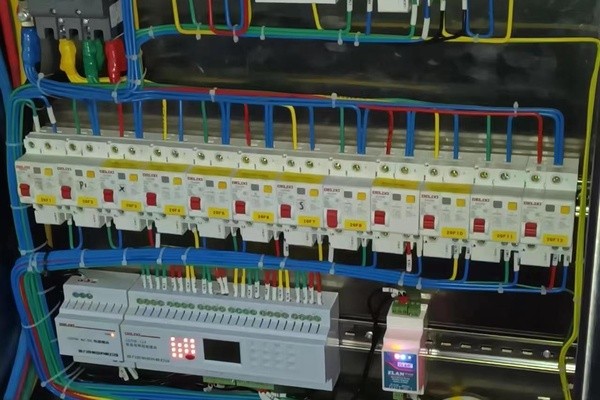

箱体密封、日照与温度循环、湿度、进出线密封与接地路径，都会影响SPD的实际工况与劣化速度。沿海或高海拔场站还应核对候选产品的环境适用范围，不能因为同属新能源SPD，就把光伏、储能产品直接挪到充电回路。防护等级与安装方式也要与桩体、柜体的结构设计匹配。

温度循环与湿热环境会加速脱离机构与压敏元件的老化，环境越严酷，状态核查的周期越应缩短。场站可以把高温、低温与密封检查合并进现有巡检路线，减少专门出车次数；雨季前与连续高温天气后各加排一次状态核查。候选产品的环境适用范围、防护等级与端子容量，在采购阶段就按场站气候分区登记成表，到货验收时逐项对照，户外条件带来的差异从源头管住。

四、告警与后备保护动作怎样解读？

遥信、状态窗口与后备保护器件是三条相互印证的线索：先按准确型号的状态定义核对本体，再查后备保护是否分断，最后结合站内其他设备判断是否存在共同的上游事件。同站多台桩同时告警时优先调查共享配电；仅单台告警时，再回到该桩的箱体环境、进出线与接地记录。

解读结果落成记录：型号、位置、动作时间、天气与处理人逐项填写，不写推测性结论。跨批次回看时，这些字段是判断失效是否与某批器件或某类天气相关的依据，也是向厂家主张质保时的凭证。记录模板由运营方统一下发，各场站按同一字段填写，汇总后才能横向比较。

五、更换与上游调查怎样衔接？

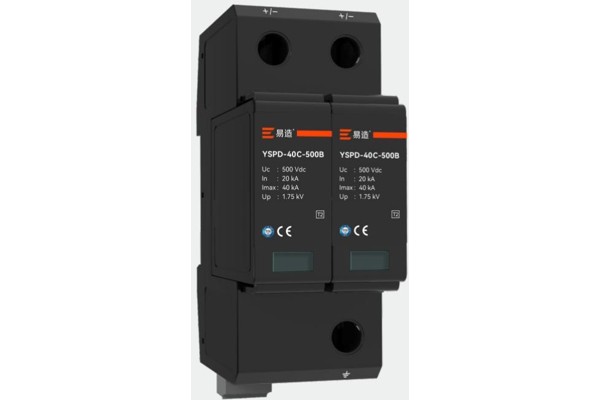

本体异常确凿时按原型号资料核对备件，验证持续运行电压、保护回路与安装尺寸后再更换；更换后核对本地状态、遥信点位与充电设备运行，而不是只让平台告警消失。若怀疑上游事件，先把共享配电的记录调齐再动桩体，减少重复停电。进线级候选可对照40kA二级浪涌保护器页面的通流与电压参数登记，直流输出与支路位置则从直流浪涌保护器样本页逐档核对持续直流电压。

备件与资料提前分级存放：进线级、输出级与信号接口的候选分册保管，更换时按柜位取用，不跨回路借件。每只备件入库时登记批次与到货日期，领用记录与柜位档案联动更新；图纸变更时同步修订单线图版本号，防止巡检按旧图找点。

六、充电桩SPD运维有哪些常见疑问？

1、桩还能充电，SPD告警可以暂缓处理吗？

告警说明该回路的保护能力存疑，应评估缺口并安排检修，不宜以当前可充电作为延后依据。

2、光伏直流SPD能直接换装到充电桩输出侧吗？

以输出回路条件和产品资料为准，逐项核对持续电压、保护模式与安装要求，不按“直流”二字互换。

3、遥信恢复是否等于原因已查明？

状态恢复只说明监测点回到定义范围，仍需结合本体检查与上游记录综合判断，不能就此销项。

4、多台桩同时告警先查哪里？

优先调查共享配电与上游事件，再回到单桩器件，顺序颠倒容易重复停电、拉长场站恢复时间。

户外直流充电桩的SPD失效管理，归结为位置、环境、记录三件事：把每只SPD的保护边界标在图上，把户外环境折算成巡检周期，把每次告警留成可回看的档案。易造可按场站单线图提供各回路候选产品资料与选型建议，欢迎咨询获取配套方案。
