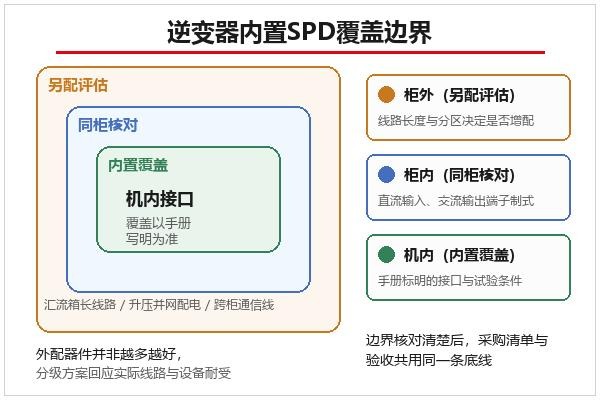

光伏逆变器装有浪涌保护器（SPD），仍需核对汇流箱、交流配电和通信线路的保护配置。内置SPD安装在哪里、保护哪些接口，应以该机型的技术资料和实际交付配置为准。设计与采购时，先分清机内已有保护，再判断外部线路是否需要补充，才能避免漏配或重复配置。

一、怎样确认逆变器里实际装了什么？

先找出逆变器的准确型号、技术手册和本次供货清单。手册介绍的是机型能够提供的配置，供货清单说明项目实际买到了什么。两份资料要对照看：直流侧是否有SPD，交流侧是否有SPD，通信接口是否另有保护，以及哪些项目属于选配。资料没有说明的接口，应向厂家确认，不能直接当作已经保护。

把核对结果整理成一张表，记录内置SPD的位置、类型和维护要求。例如，手册标注“直流SPD可选配”，就需要确认本次交付是否选装，不能只凭整机型号或样板机照片判断。机内器件由谁检查、怎样更换，也要按逆变器厂家说明确定；需要打开设备时，由具备相应资格的人员按操作要求进行。

二、直流输入有SPD，汇流箱还要检查吗？

需要检查。太阳能组件、汇流箱和逆变器通过直流线路连接，机内SPD所在的位置只是这条线路中的一个保护点。它能否同时满足其他位置的保护要求，需要结合线路长度、敷设方式、设备耐受和已有防雷措施判断，不能因为逆变器装了SPD，就默认汇流箱和柜外线路都已得到合适保护。

核对光伏侧产品时，可从光伏浪涌保护器页面了解候选产品，再确认具体型号的适用范围。电压条件应看最低环境温度下阵列可能达到的最大开路电压，不能只看系统标称电压或正常发电时的电压。Ucpv是光伏SPD的最大持续工作电压，选型时还要结合接地方式、保护模式和产品资料，判断它是否适合该回路。

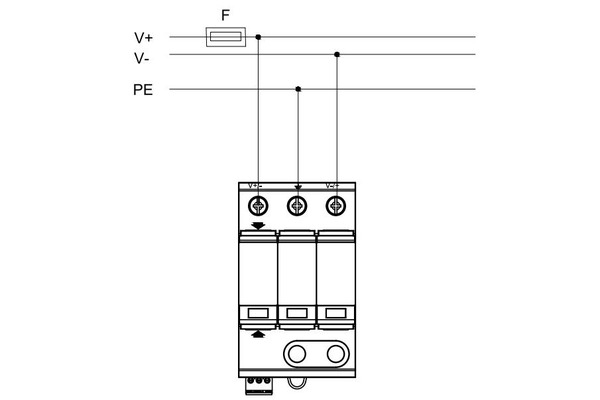

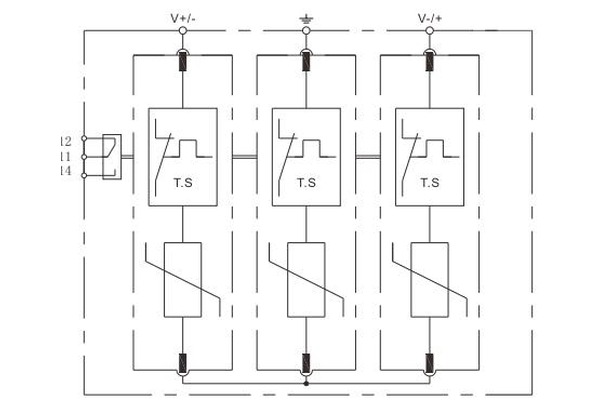

外部直流柜或汇流箱需要配置SPD时，直流浪涌保护器的资料应与光伏阵列直流侧的实际条件对应。通用直流产品与光伏产品不能仅凭电压数值相同就互换。还要核对短路条件、安装接线和后备保护要求。户外柜体的防水、通风及温度条件也需单独考虑；安装在柜内的器件，不因此自动具备户外使用能力。

三、交流输出和通信线路怎样分别检查？

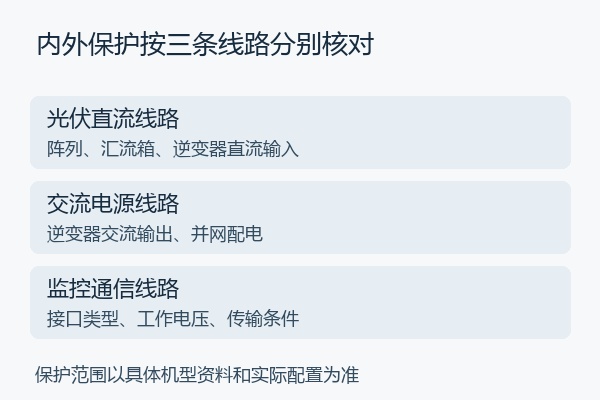

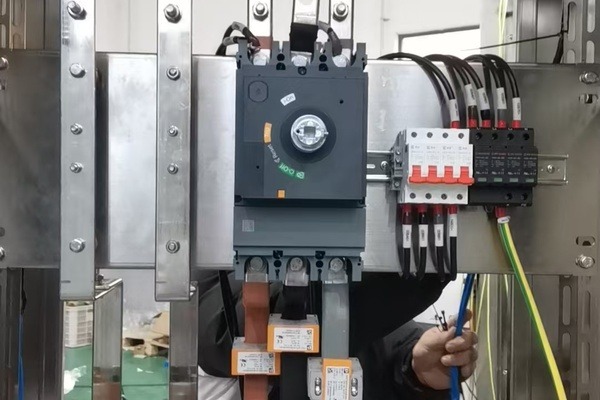

交流输出连接并网配电或变压器，通信线路连接监控设备，它们与光伏直流输入的条件不同，应分开列入检查清单。交流侧按实际供电电压、配电制式、接地方式和设备要求选择电源SPD；通信口按接口类型、工作电压和传输要求选择信号保护产品，不能套用电源SPD的参数。

在系统图上标出逆变器、并网柜、变压器低压侧和通信设备，再画清线路从哪里来、到哪里去。每个位置注明已有保护，缺少资料的位置列为待确认。通信线跨柜或跨建筑敷设时，还应按接口资料检查屏蔽、接地和保护要求。这样能把“机内装了什么”与“外部线路还需要什么”分开讨论。

四、外部SPD怎样与内置SPD配合？

两处都装有SPD，并不代表它们已经配合好。设计时应核对两级产品的类型、电压保护水平、连接方式和厂家提供的配合资料。Up表示SPD在规定试验条件下的电压保护水平，它有助于判断保护是否满足设备要求，但不能单凭Up数值和安装距离，断定哪一级先动作或两级一定能够配合。

SPD的连接导线也会影响设备端实际承受的电压，应按产品安装要求核对长度、走线和接地连接。是否增加外部保护、安装在哪里，应由设计方结合系统条件和逆变器厂家允许的配套方案确定。验收时把内置配置、外部型号、安装位置和维护责任记录在同一份资料中；更换设备或调整线路后，再复核相关配置。

五、常见问题（FAQ）

内置SPD指示正常，就说明整站保护完整吗？

不能这样判断。指示灯只反映该产品定义的状态，不能证明汇流箱、交流配电和通信接口都已得到合适保护。还要核对外部线路和已有配置。

汇流箱已经装了SPD，逆变器内部还需要检查吗？

需要。两处的安装位置和保护对象可能不同，应分别确认型号、状态和配合要求，不能用一处的检查结果代替另一处。

通信接口可以直接使用电源SPD吗？

不能仅按电源保护参数选用。通信线路需要匹配接口、工作电压和传输条件，否则可能影响正常通信，也未必满足保护要求。

更换逆变器后，原来的外部SPD可以保留吗？

先核对新机型的内置配置、端口条件和厂家配套要求。原方案仍适合时可以保留；条件发生变化时，由设计方确认需要调整的部分。

箱式和组串式逆变器可以套用同一套核对结论吗？

不能只按机型类别套用。应分别查看具体型号的手册和交付清单，再判断哪些位置已有保护、哪些外部回路还需要评估。

判断内置SPD的保护范围，先查准确机型和实际交付配置，再沿直流、交流和通信线路逐段核对，最后确认内外器件的配合与维护要求。机内状态、外部保护和系统设计分别有自己的核对依据，把它们记录清楚，采购、验收和后续维护才有共同依据。需要比较候选产品时，可联系易造，结合项目回路条件获取相应选型资料。
