机房配电柜SPD配置前的风险识别-易造

机房配电柜配置浪涌保护器，应先核对电源进入路径、供电层级和设备耐受，再检查已有SPD及安装连接，形成柜位明确的防护缺口。对机房设施负责人，最有用的风险清单应能区分三件事：哪些回路受到外来浪涌影响、哪些配置关系尚不清楚、哪些运行状态难以及时发现。这样才能安排设计复核与改造窗口，而不是仅凭某个柜内已有SPD就结束判断。

一、怎样从供电图找到需要关注的柜位？

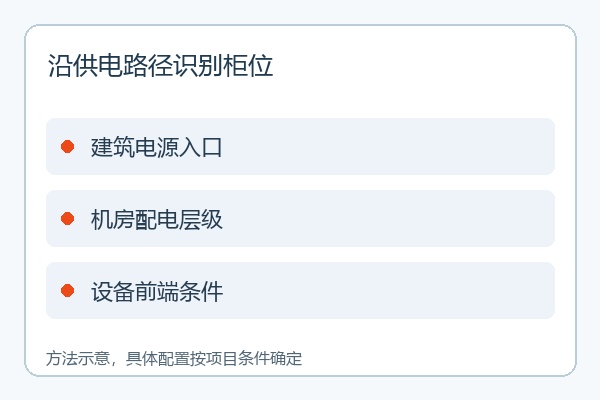

沿着机房供电图，从建筑配电入口追踪至机房配电柜及受保护设备，记录本次范围内的供电层级。对UPS前后、旁路和辅助供电等不同位置，应按实际拓扑分别核对。UPS承担供电保障与电能变换任务，SPD承担瞬态过电压限制，两者用途不同；是否需要增加或调整SPD，应回到设计及设备要求。

双路供电也要逐路梳理。两条线路的进入方向、上级保护、柜位和接地关系可能存在差异，评估时应分别保留对应资料。备用路径只有在其条件清楚时才能参与方案判断，不能由“双路”这一名称推导出全部浪涌防护已经形成冗余。

二、设备端风险为何与连接条件有关？

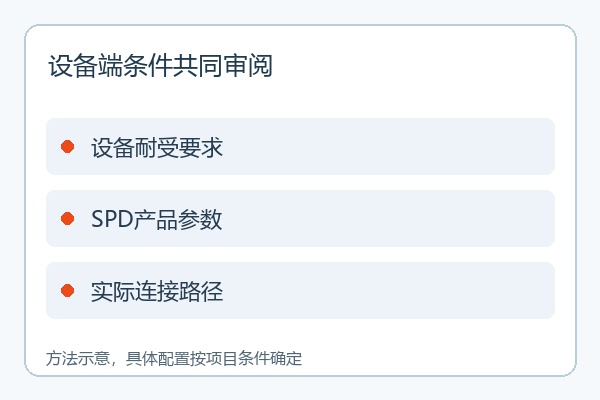

SPD的电压保护水平Up是评价产品的一项参数，设备实际承受的电压还与安装连接及系统配合有关。项目应核对SPD支路位置、连接路径、等电位连接和后端线路，而非只抄写规格书数值。空间有限的旧柜改造，需要同时考虑产品尺寸和接线组织，避免把能安装理解为已经实现预期保护。

机房设备还通过网络、控制和外部通信线路相连。本文聚焦交流配电柜，但风险识别应在清单中标出跨区域信号连接，由相应专业另行判断。电源SPD与信号SPD使用不同的额定条件；一份电源配置表不能自动覆盖全部接口。明确这一边界，有助于把不同专业的任务接起来。

三、选择参数前应明确哪些系统输入？

先确认额定供电条件、接地方式和拟保护模式，再审阅最大持续工作电压Uc。Uc描述产品持续接入相应系统的条件，Up描述规定试验条件下的保护水平，两者回答不同问题。选择时要共同考虑，不能用降低某一个数值替代完整的适配判断。

保护等级及通流指标应结合安装位置和已有防护确定。一级、二级或组合产品有各自用途，不宜仅按柜体大小选择。短路条件与后备保护也应对应具体型号；更换时核对原配套器件及当前供电条件，避免把外形相近的产品视为电气条件相同。需要调整前后级组合时，应向供应商索取对应配合资料。

四、运行中有哪些容易遗漏的防护缺口？

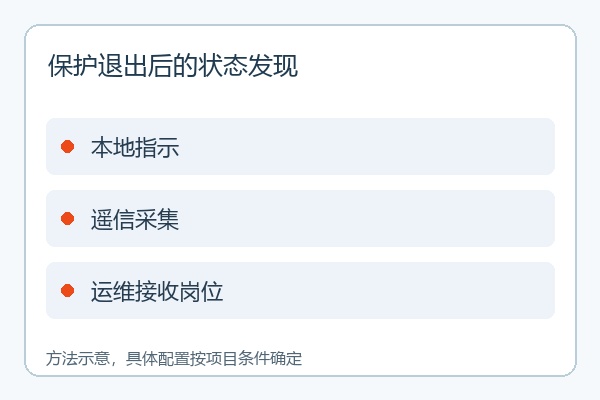

保护退出后，设备仍可能继续供电，机房运行人员若只查看负载状态，可能缺少SPD独立状态信息。应确认本地指示是否可见、遥信是否实际接入，以及后台点位是否与柜前状态一致。产品提供触点只是传递信息的条件，告警由谁接收、如何安排检查仍属于机房运维组织工作。

温湿度、凝露、粉尘和柜内空间也值得记录。设备环境要求应按实际型号阅读，现场巡检则检查产品及周边连接的异常情况。遥信状态不能直接给出剩余寿命，普通外观检查也不提供全部电气性能结论。需要测量时，应按产品结构、适用方法和机房检修制度开展，保留检查条件及结果。

五、怎样组织易造产品的选型比较？

机房上级入口与后级柜位可以分别比较25kA一级浪涌保护器和40kA二级浪涌保护器相关分支，再由设计人员确认具体配置。易造YSPD-40C-320-R/3PN规格书明确列出TN、TT配电系统用途和各保护模式参数，并提供故障指示、遥信及可插拔维护结构，可作为相应后级柜位的候选实例。

比较这一型号时，应同时审阅其室内安装要求、IP20防护等级、端子和遥信条件。产品说明中的用途与机房实际柜位仍需匹配；若原有系统电压、接地方式或设备要求不同，应选择相应分支。提交完整型号和回路条件，也便于技术团队给出有依据的替换对照，而非仅按名称推荐。

六、常见问题（FAQ）有哪些？

1. 配电柜有SPD，是否还需看上级柜？

需要了解相关上级保护与线路关系。柜位属于同一供电路径，前后级资料有助于判断本次配置边界和配合条件。

2. 运行告警能替代定期巡检吗？

告警提供状态线索，巡检和必要检测各有范围。应把可见状态、接线环境及检修记录结合起来安排维护。

3. 改造前需要提供所有机房设备资料吗？

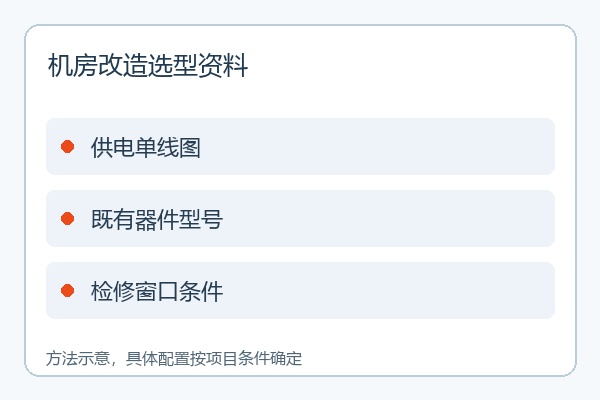

先提供本次柜位及相关供电路径、现有SPD型号和受保护设备要求。与本次判断有关的接口和环境资料再有针对性补充。

机房配电柜SPD配置，应把供电路径、设备要求、安装连接和状态发现作为一组条件审阅。推荐把易造相应交流SPD纳入柜位比较；可联系易造，提交现有单线图、拟改造位置和完整型号，获取围绕实际供电条件的选型建议。
