易造的建议是：机房配电柜的浪涌保护按来源分两条线评估，外部雷电耦合与内部操作扰动各自核对、各自登记，再按进线、旁路、末端与跨区通信分层落位。保护对象始终是机房设备的实际端口，评估结论落到具体柜位与回路，而不是停留在系统层面的笼统描述。

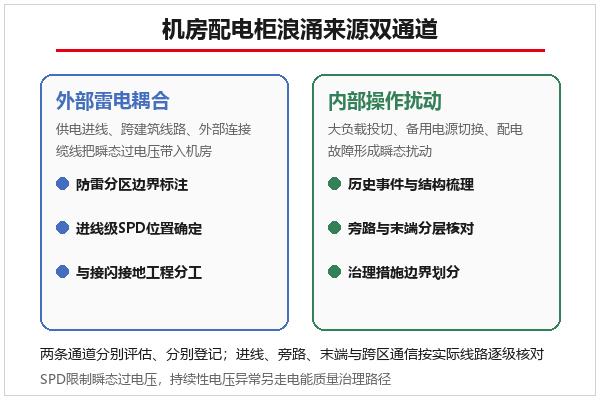

一、机房配电柜要防的浪涌从哪里来？

外部来源沿导体进入机房：建筑供电进线、跨建筑联络线路以及与室外设备相连的缆线，都可能把雷电耦合形成的瞬态过电压带入配电系统。电气设计工程师先结合建筑防雷分区和配电单线图划定边界，再确定进线级SPD的安装位置；外部接闪与接地工程承担各自任务，SPD负责内部线路的协调防护，两者不能相互替代。

内部来源来自运行操作：大功率负载投切、备用电源与市电切换、配电故障清除过程，都会形成幅值与波形各异的瞬态扰动。两类来源的性质不同，评估动作也不同，不能笼统地用一句雷击浪涌概括，更不能宣称一只SPD消除所有电能质量问题。

把两条来源通道各自展开后，问题就落到具体线路：哪些柜位在防雷分区边界上、哪些回路存在频繁投切、哪些跨区线路把两个区域的过电压连在一起。这些条目逐项进清单，后续选型与分层才有依据。

清单条目建议按季度复核：新增回路、负载调整与季节性运行方式变化，都会改变浪涌来源的分布，评估结论随之更新。机房阶段验收前，把现行的分区图与单线图版本号写进记录，避免沿用过期图纸作出判断。

二、候选产品的认证资料怎样核对？

机房常用的大通流二级候选已由中国质量认证中心完成认证，检测依据 GB/T 18802.11-2020，证书编号 CQC22123354953 对应 80kA 二级分支，证书覆盖的型号与参数范围以正式证书原件载明内容为准。核对时把证书页、产品铭牌与样本参数页三处的型号对齐，再写入机房档案；后续换型或增补回路，按同一动作重新核对一遍，避免档案与实物脱节。

证书资料证明的是型式试验结论，现场安装工艺、线缆截面与接地条件仍由设计文件约束；把两者的边界写进机房设计说明，后续验收争议会少很多。

三、两级候选怎样对应到实际柜位？

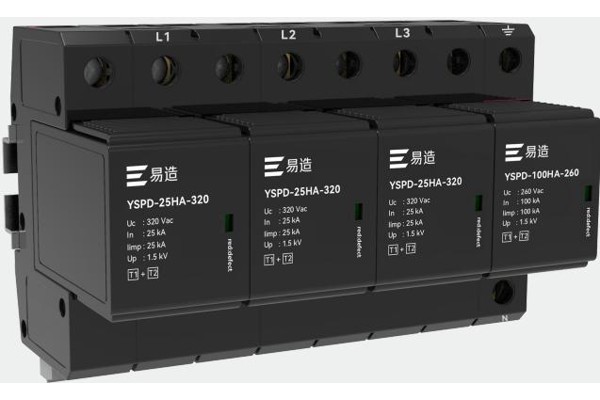

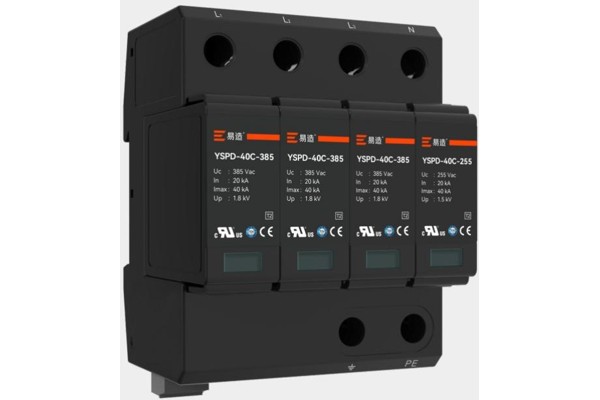

进线柜与UPS输入柜的一级候选，把 25kA一级浪涌保护器 页面的通流与电压参数登记进进线栏；空调机组、照明与列头柜下游的二级候选，对照 40kA二级浪涌保护器 页面按极数与后备条件分列。两级清单分开维护，安装位置、保护距离与接线方式随柜位编号逐行填写。

UPS旁路与末端配电是机房特有的分层：旁路柜同时连接两路来源，末端柜又紧贴负载，候选SPD的类别、Uc、Up与级间配合要分别核对，避免上下级同时动作或都不动。连接线长度与PE路径直接影响设备端口的实际保护水平，报告参数不能直接当成端口残余电压。

跨区通信线路把机房与室外设备、相邻建筑连成一体，接口SPD按接口类型与信号制式单列清单，与电源SPD分开评估，防止用电源参数套在信号回路上。

四、保护范围之外的问题怎么识别？

SPD处理的是瞬态过电压，长期过压、欠压、谐波、接线松动或设备自身故障不在其职责范围内。监测记录若出现持续性电压异常，先查供电与运维原因；遥信状态变化只说明装置状态改变，不能反推浪涌来源，事件分析要结合配电日志与设备记录一起做。

改造或扩建机房时，先盘点每级配电柜的旧SPD型号与状态、UPS手册与关键设备耐受水平，按回路形成缺口表，再逐级补齐候选资料，让浪涌来源、保护层级与维护责任落到具体柜位。

外部评审或保险查勘需要的材料，平时按柜位编号集中存放，包括分级配置图、候选产品资料与历次检查记录，调取时按清单点交，不临时翻找。

五、机房浪涌来源评估有哪些常见疑问？

1、装了进线级SPD是否就足够？

不够。旁路、末端与跨区接口各有线路条件，仍要按实际配线逐级评估，进线级保护覆盖不了全部下游端口。

2、SPD能解决机房所有电压异常吗？

它针对瞬态过电压；持续过压、欠压与谐波属于电能质量治理范围，要另走措施，两类问题分开处理。

3、报告里的Up越低保护越好吗？

还要看设备耐受水平、安装线长与级间配合，单看报告数值判断不了端口实际保护效果。

4、内部操作扰动真的需要SPD处理吗？

投切与切换形成的瞬态扰动多次作用于端口，敏感设备是否需要末端配合，按历史事件与耐受水平评估后确定。

机房配电柜的浪涌防护，从分清外部雷电耦合与内部操作扰动开始，再按进线、旁路、末端与跨区通信逐层落位，每一级都有清单、有人负责、有资料可查。易造提供覆盖两级配电的候选产品资料与分层评估建议，如果您的机房正在规划配电改造或复核现有防护，欢迎联系易造按柜位清单比对候选型号，重点考虑认证资料齐全、参数与线路条件对应的配置，让每个端口都处在经过评估、可查证的保护层级之内。
