风电变桨SPD失效影响分析-易造

易造的处理思路是：变桨系统SPD失效本身不等于变桨已经失灵，机组多数情况下仍可运行，风险集中在下一次瞬态事件到来时暴露出来。运维值班长先定位失效器件属于供电、控制还是传感通信回路，再结合机组告警、现场指示与维护窗口决定处置节奏，把失效当作一条流程来管理，而不是一条孤立的告警。

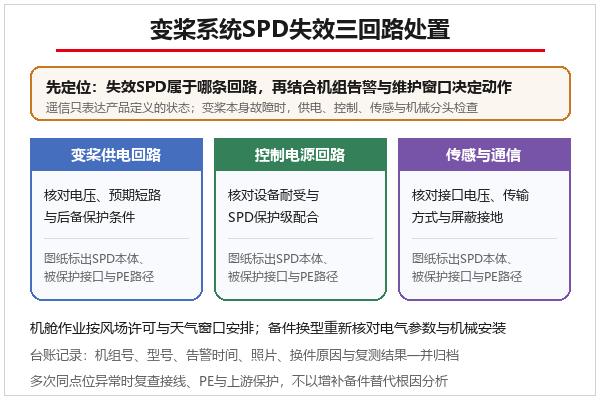

一、变桨系统里哪些回路要分开看？

变桨电机供电、变桨控制器电源、位置传感器与通信线路，各自的工作电压、传输方式与保护要求不同，不能只用一个机舱SPD的写法覆盖全部。风电场运维值班长组织核对时，图纸应标出SPD本体、被保护接口、上游电源与PE路径，逐回路建立条目。

三回路清单建好后，告警点号才能映射到具体回路与柜位。变桨柜通常随轮毂旋转布置，柜号、机组号与滑环位置一并写进条目，后续检修不用反复翻图。

塔上与塔下的分工提前约定：机舱内作业由登塔人员完成，塔基柜与集电线路的核对留在地面，两边记录沿用同一编号规则，汇合时按机组号与回路号对齐，防止漏项。

二、SPD退出保护后机组会怎样？

SPD失效或后备保护动作后，原设计的防护能力下降，机组仍能运行时，后果往往体现在下一次雷电或操作瞬态到来时，敏感接口暴露在无配合的电压条件下。它并不直接导致停机，也不能反推机组此前的故障由它引起；若当前已有变桨告警，应把供电、控制器、传感器与机械机构作为独立线索分头检查，SPD状态只是其中一项证据。

值班长可以把失效分为三种情形登记：仅SPD本体失效、伴随后备保护动作、伴随遥信链路异常。三种情形的处置优先级不同，登记清楚后，检修申请与备件准备都有了排序依据。

三、机舱环境对候选提出什么要求？

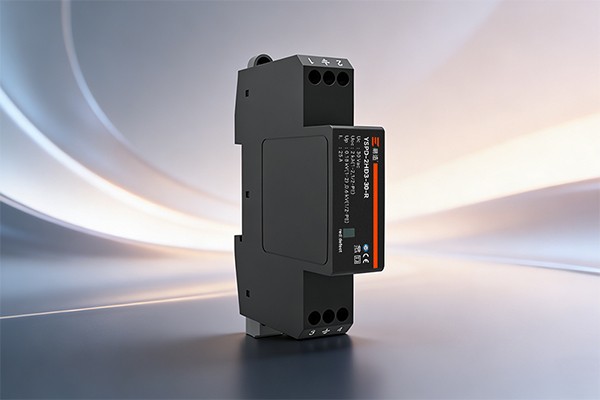

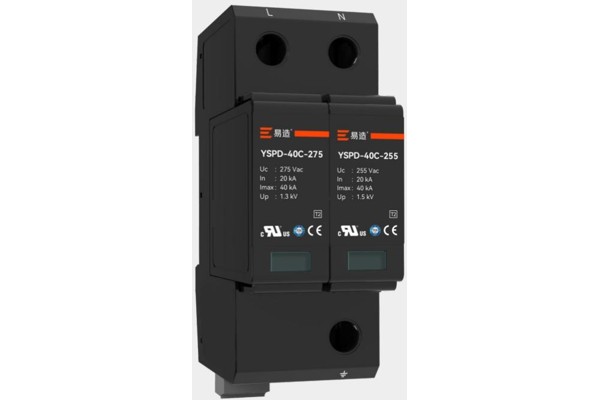

机舱振动、温差、凝露和变桨回路的长电缆，使安装结构与环境适应性变得突出。易造风电应用资料把变桨回路的候选归为防震可插拔的电源SPD与薄型信号SPD两类，具体到型号，按样本页可见的Uc、In、Up等参数与回路条件对应后选用，不宜把某一型号的应用记录扩大到全系列。

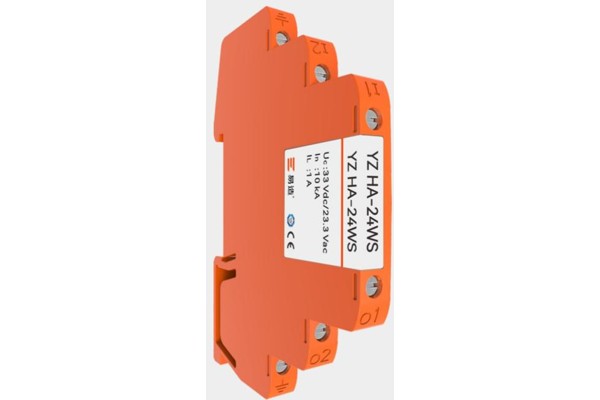

变桨供电回路的候选，可在风电浪涌保护器页面按防震结构与电压档位筛选；传感与通信回路的候选，对照控制信号防雷器页面按工作电压与接口形式分列，两份清单随回路台账一起维护。

标准层面，GB/T 33629-2017《风力发电机组 雷电保护》与GB/T 36490-2018《风力发电机组 防雷装置检测技术规范》等现行文件对机组雷电防护和检测提出了框架要求。落到变桨回路的SPD配置与维护，仍以机组图纸与所用型号的产品资料为准，海上与陆上机型的环境条件分开评估，不混写。

四、从远程告警到现场检修怎么安排？

遥信触点只表达产品定义的状态。先把平台点号映射到机组号与柜位，再核对就地指示窗、后备保护与同期机组事件，确认失效属实后申请检修。涉及机舱作业时，按风场许可与天气窗口安排登塔；备件换型要重新核对电气参数与机械安装尺寸，不能以外形相近直接替换。

若告警来自通信链路而非本体，先查触点接线、采集器与点表映射，再决定是否登塔，减少无效工单。远程与本地结论不一致时，两条线索并行登记，到现场一次核对完毕。

五、失效处置怎样沉淀成台账？

每次处置保存机组号、SPD型号、告警时间、现场照片、换件原因与复测结果，与回路台账合并归档。同一位置多次异常时，复查接线工艺、PE路径与上游保护，用根因分析代替批量补备件；雷雨季前按台账排查高频点位，把失效处置转化为常规维护的一部分。

备件版本管理写进台账：同一型号不同批次的模块，插拔结构与触点排布可能存在差异，换件前核对新旧实物再操作；大风预警解除后的集中特巡，把高频失效点位排在登塔顺序的前列。

六、变桨SPD失效有哪些常见疑问？

1、SPD失效会让机组立即停机吗？

不一定，取决于失效方式与机组控制逻辑；多数情况下机组继续运行，风险转移到下一次瞬态事件。

2、遥信能预测SPD剩余寿命吗？

普通状态触点不能推算剩余寿命，它只反映当前状态变化，维护安排仍按巡检与告警结合判断。

3、陆上机型用的型号可以直接装到海上机组吗？

应重新核对环境试验资料与准确型号的适用范围，海上高温高湿与盐雾条件单独评估。

变桨系统SPD失效的影响，取决于回路定位、环境条件与处置节奏，把三回路清单、机舱环境要求与维护台账串起来，失效就不再是被动告警，而是一条可控的维护流程。易造可依据变桨回路资料提供电源级与信号级候选产品及安装要求，如果您正在安排变桨系统防雷复查或备件更新，欢迎联系易造按回路清单比对候选型号，重点考虑环境适应资料齐全、参数与机组条件对应的配置，让每一次失效处置都有完整的记录可循。
