储能PCS直流侧SPD配置必要性说明-易造

易造对储能PCS直流侧是否配置浪涌保护器不作统一答复：配置取决于电池到PCS之间线路的暴露程度、项目防雷分区、PCS设备耐受与既有方案的完整度。判断主线只有一条——直流输入端是否存在尚未覆盖的瞬态过电压防护任务，配置行为服务于防护链的闭合。

一、PCS直流侧的边界画到哪里？

系统图上先标出电池簇、直流汇流或母线、PCS直流输入与跨柜线缆。PCS厂家若宣称内置保护，要确认其实际配置、覆盖端口与适用条件；电池簇侧已有的SPD也不必然替代PCS输入附近的防护，还要看距离与级间关系。边界画清之后，“要不要装”才变成一个可以逐点核对的问题。

核对内置保护时向PCS厂家索取配置单与端口定义，写明保护元件装在哪一级、对应哪些端子；口头结论不进入设计文件。图纸、配置单与现场实物三者一致，边界才算画完。跨柜母线的走向、长度与连接点同步标注，它们决定级间配合是否成立，也是后续核查的底稿。

二、防护链完整意味着什么？

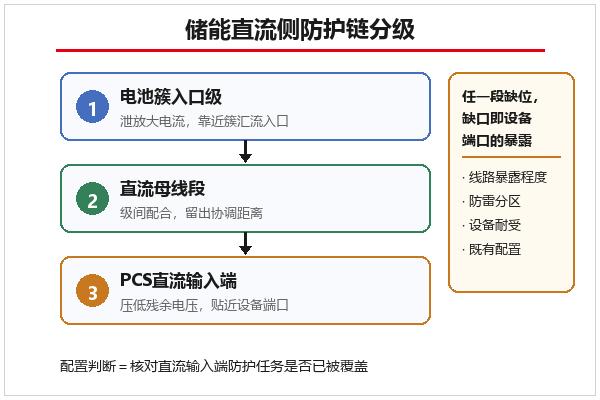

一条完整的直流防护链，从电池簇入口、直流母线到PCS输入端各有分工：上游级泄放大电流，末端级压低残压，级间用线缆长度或配合器件协调。任何一段缺位，瞬态过电压就会从缺口进入设备端口。PCS直流侧要不要装，正是在问这一段链路是否闭合；答案随线路暴露与既有配置变化，不随“行业惯例”变化。

四个环节走完，配置结论自然落地：要么确认既有方案已覆盖直流输入端，要么明确缺口位置并补充候选。结论与依据写进同一页纪要，供设计评审与设备厂家会签。会签后的纪要随直流系统图归档，改造、扩建或换用PCS机型时，先回到这页纪要看当时的判断条件是否仍然成立，再决定是否推翻结论。

三、直流侧选型为什么不能照搬光伏？

电池系统在故障期间持续供给直流电流，脱离与灭弧条件与光伏阵列不同；交流产品更不能按电压数字相近直接替代。易造光伏储能选型表把PCS直流侧单列一行为配置依据：该行对应YSPD-40C-1500M-R/3P，持续运行电压按1500Vdc等级登记，通流与电压保护水平逐列在表。候选型号可在直流浪涌保护器样本页初选电压档位，再按保护模式与后备条件逐项核对，而不是拿光伏阵列的结论平移到储能回路。

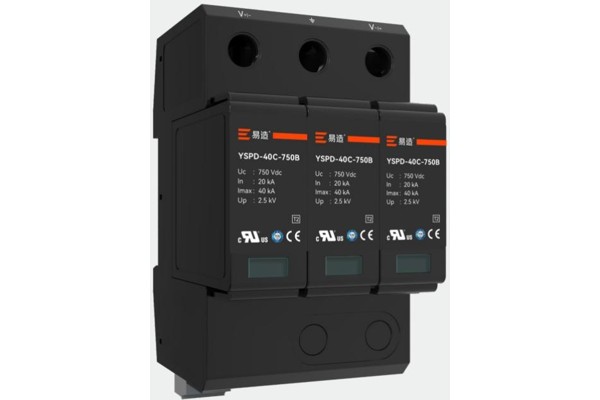

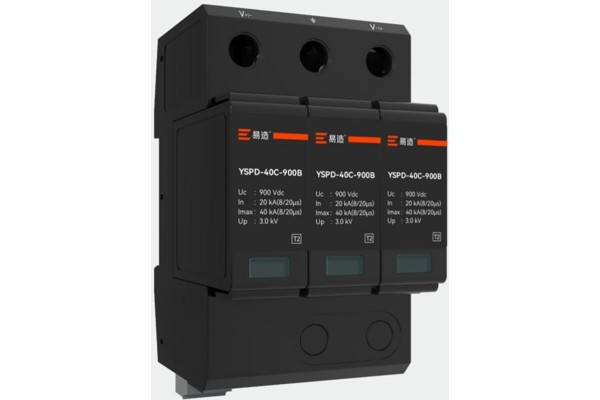

二级直流浪涌保护器页面进一步按持续直流电压分档排列，从低档到1500V逐档可查；先定电压档，再核对保护模式、脱离条件与后备规格，顺序与交流侧选型一致，依据全部来自样本与选型表原文。档位确定后，把选型表行号、样本页码与图纸位号写进同一行清单，评审时任何人都能按行复核，不需要口头解释。

四、已配置的直流SPD查什么？

查准确型号与选型表行是否对应、状态窗口与遥信是否正常、后备保护是否符合要求、接线极性与端子扭矩是否按说明书执行。参数合格但连接不当，端口的实际保护效果仍会打折；遥信只报告其定义的状态，不等于全面性能诊断。改造项目还要核对旧件的端子结构、极性定义与维护空间，避免新件装不进、看不清。

每年雷雨季前按上述清单走一遍直流柜，检查结果记入柜位档案，与电池簇侧、交流侧的记录同册归档；防护链的全貌有据可查，改造与扩建时也能直接引用历史版本。柜位档案里同时留存现场接线照片与端子扭矩记录，巡检人员轮换时按档案交接，不需要重新熟悉每一面柜子。

核查顺序按信号流向推进：从电池簇入口开始，沿直流母线走到PCS输入端，逐段确认型号、极性、扭矩与后备器件，再回到监控后台核对遥信点位。一面柜子一条记录，整个直流侧走完，防护链的实况图自然成形；与系统图纸逐项比对后，差异项单独列出并限期闭环。

五、PCS直流侧SPD有哪些常见疑问？

1、PCS厂家说有内置保护，外部方案还用评估吗？

要确认内置保护的端口与条件，并按线路暴露评估上游，两者覆盖范围并不相同，结论以核对记录为准。

2、直接选1500V光伏SPD装到储能PCS侧可以吗？

应核对储能回路的持续故障、接地方式与项目电压，不能只凭电压数字相同下结论。

3、装上SPD后PCS就不会损坏吗？

SPD是协调防护的一环，与设备耐受、级间配合和接地条件共同起作用，不提供绝对保证。

4、电池簇侧已装SPD，PCS输入端可以省略吗？

看距离、级间关系与端口耐受，簇侧保护不自动延伸到PCS输入端，逐点核对后再定，结论写进纪要备查。

PCS直流侧要不要装SPD，最终落在防护链是否闭合这条主线上：线路暴露、设备耐受与既有配置核对完，结论与型号依据同时成立。易造可按PCS直流侧资料提供候选型号与选型表依据，欢迎咨询获取配套支持。
