PCS损坏后SPD防护缺口核查方法-易造

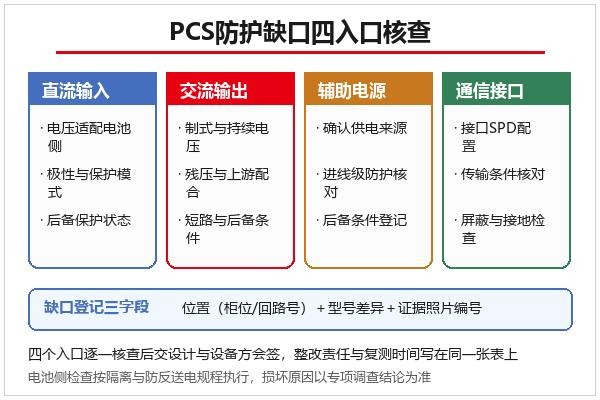

易造建议把PCS损坏后的浪涌保护器核查当成一次防护链盘点：先固定证据与时间线，再沿直流输入、交流输出、辅助电源与通信接口四个入口逐项确认保护位置与状态。损坏原因不急于定性，防护缺口先查清楚，检修与改造才有落点，核查过程保留原始记录，整理分析放在事后进行。

一、损坏后先固定哪些证据？

运维负责人组织记录PCS故障时间、运行模式、保护动作与直流、交流侧电压事件，保存现场天气与相邻设备日志；对原SPD拍照按固定顺序：柜体全景、器件近景、铭牌特写、接线端子，四张一组便于事后检索。电池系统侧的检查由授权人员按隔离与防反送电规程执行，取证不越过安全程序。

证据分两类保存：一类是自动记录，来自监控系统与保护装置的事件文件；一类是人工记录，包括拍照与手写笔记。两类记录标注同一时间基准，后续对照时不因时钟偏差产生歧义，归档时按入口编号建索引。时间线覆盖故障前后的运行方式变化与切换操作，事件之间的先后顺序靠它还原。

二、直流输入侧的核查覆盖哪些项目？

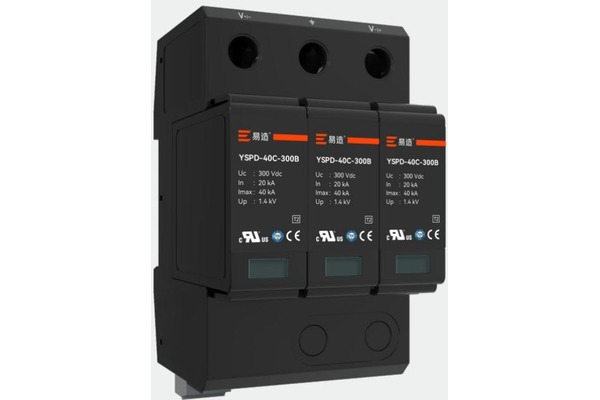

直流入口按四项推进：适配电压是否覆盖电池侧最高运行电压、极性与保护模式是否与图纸一致、后备保护有无动作、连接导线与PE路径是否合规。候选参数以直流浪涌保护器页面公布的规格为基准逐项登记，与原装件并排比对端子与外形，防止错装；对照样本时留意版本页脚，样本改版后参数栏位置可能调整。

核查顺序从电池侧开始：先断开并验明确无电压，再查SPD两端接线与极性标识。直流电弧不会自行熄灭，任何紧固与拆装都在隔离完成后进行，工具绝缘与防护用品按直流作业条件选用，作业步骤遵循电站的直流检修规程。

三、交流输出与辅助回路怎样确认？

交流输出侧核对配电制式、持续运行电压、残压与上游保护配合；柜内有交流器件不等于交流输出已被保护，器件的保护范围以实际接入的导体为准，图纸上每条出线都标出有无SPD，缺项一眼可见。

辅助电源常被漏掉：它可能取自站用电而非PCS本体，进线级候选可对照25kA一级浪涌保护器的样本参数复核；站用电的切换方式也查一遍，两路进线的保护配置是否对称、切换后器件是否仍在线。两条回路的结论分开记录，不合并成一行。

四、防护链缺口怎样判别与登记？

SPD在场不等于防护完整：器件可能处于退出状态，型号可能与系统条件不匹配，连接线过长或级间配合不足也会削弱效果。缺口按入口登记位置、型号差异与证据照片三项，形成一张可与设计方对照的清单；通信接口的核查安排在通信班组配合下进行，避免误碰运行中的链路。

登记用统一模板：每行一个入口，列出货位、在装型号、候选型号、差异摘要与照片编号。模板固定后，多轮核查结果可以纵向比较，改进进度也有公共的尺子；登记完成的清单交设计与设备方会签，整改责任与复测时间写在同一张表上，避免口头交接。会签版清单编号存档，整改完成一项销一项。

五、核查结论怎样落到改造与台账？

结论分三类落实：缺失的保护位置列入改造设计，型号不匹配的重新选型，接线与接地问题安排整改并复测。旧件送检时保留柜位与批次信息；改造完成后，把四入口核查单更新为台账基线，下次检修直接调用。

改造项按风险排序：电压适配问题优先处理，接线与接地问题紧随其后；台账基线更新后向运维班组交底一次，让下一班接手的人清楚哪些位置刚动过、哪些位置仍在观察，交接记录随基线一并归档。复测安排在整改完成后两周内进行，结果写回核查单对应行。

六、PCS损坏后SPD核查有哪些常见疑问？

答疑一：PCS损坏与SPD状态有必然联系吗？

没有。故障原因要由专项调查确定，SPD核查回答的是防护链是否完整，两件事分开写。

答疑二：只核查直流侧够不够？

不够。交流输出、辅助电源与通信接口可能各自存在缺口，四个入口要逐一确认。

答疑三：状态窗正常能减少核查项吗？

状态指示只覆盖产品定义的范围，型号适配与级间配合仍要按清单核对，不减项。

答疑四：核查结论能当事故定责依据吗？

核查结论反映防护方案状态，事故定责应依据专项调查，两类文件分开出具。

答疑五：核查按什么节奏安排？

事件触发一轮，年度检修再安排一轮例行核查；两次核查之间以巡检抄录的状态记录衔接。

PCS损坏后的SPD核查，做法可以概括为：证据先行、四入口逐项、缺口登记、分类整改。核查不急于给损坏定性，而是把防护链的薄弱点变成可执行的改造项与台账基线，让电站的防护方案随每一次检修持续校准。如果您的储能电站正在处理PCS故障或准备防护复盘，欢迎咨询易造技术团队，按PCS图纸与现场参数比对候选型号，选择四入口都有对应方案的完整配置。
