易造的看法是：信号电源回路缺少SPD，风险不在当下而在下一次瞬态事件，补装之前要先核实哪一级确实没有保护，再按电气条件与运营窗口安排改造。核查从柜位盘点开始，到缺口分级结束，每一级结论都有记录可交，不能凭缺一只的印象直接下单。

一、缺失保护要率先从哪一级核实？

信号设备供电可能经过上级配电、UPS或专用电源柜，信号设备管理工程师先逐柜标注入口、旁路与末端线路，再核对原设计图纸与柜内实物。某柜没有独立SPD，不代表整个回路毫无防护；反过来，上游装了SPD，也不必然覆盖长距离的下游线路，保护距离与安装条件决定实际覆盖范围。

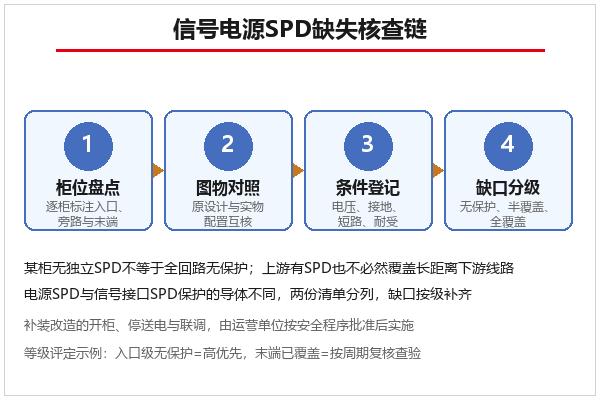

核实按四步链条推进：柜位盘点、图物对照、条件登记、缺口分级。每完成一步就在台账上落一行，形成可交接到运营方的底稿，也避免重复开柜。

盘点时同步甄别另一类点位：回路里装着SPD，但型号陈旧、档位与现行供电方式不匹配，实际起不到设计保护作用。这类点位与完全未设置的点位一并进入缺口清单，并注明差异类型，整治立项时才能分清更换与补装两种工作量。

二、补装候选的认证资料怎样核对？

信号电源柜的进线级候选已由中国质量认证中心按 GB/T 18802.11-2020 完成检测认证，证书编号 CQC22123354950 对应 25kA 一级分支，证书覆盖的型号与参数范围以正式证书原件为准。资料核对做到三处对齐：证书页型号、到货铭牌与样本参数页一致后再入库，运营档案同步留存复印件，后续扩容或换型沿用同一核对动作。

到货环节还要按订单逐项清点附件、底座与辅助触点配置，仓库收货时当天反馈缺件记录，避免进入天窗现场才发现模块装不上。

三、电源级与信号级候选怎样分列？

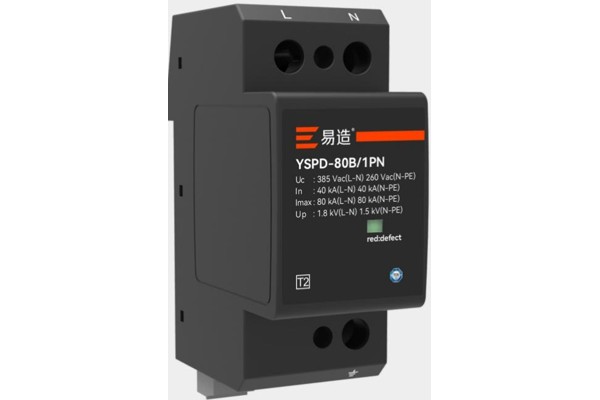

电源级候选对照 80kA二级浪涌保护器 页面的通流与保护水平参数登记；测控、通信等信号接口的候选，按 控制信号防雷器 页面的接口电压与传输方式分列。两类清单分开维护，因为它们保护的导体不同，参数体系与安装位置也不同，混在一张表里容易张冠李戴。

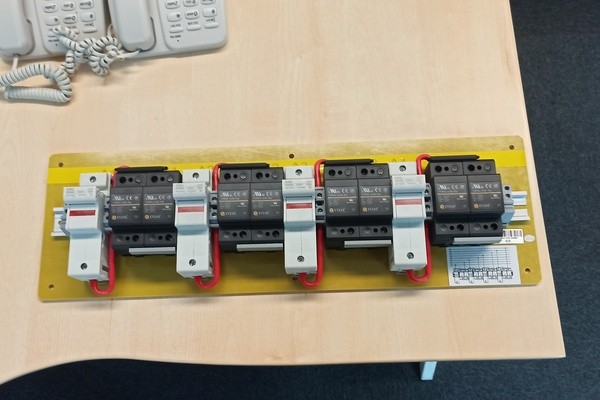

电源级候选按回路登记Uc、Up、保护类别与通流能力，同时记下后备保护要求；信号接口候选按接口电压、负载电流与传输特性登记，现场很多信号柜把两类回路装在同一排机架，清单分开才便于逐点补装。

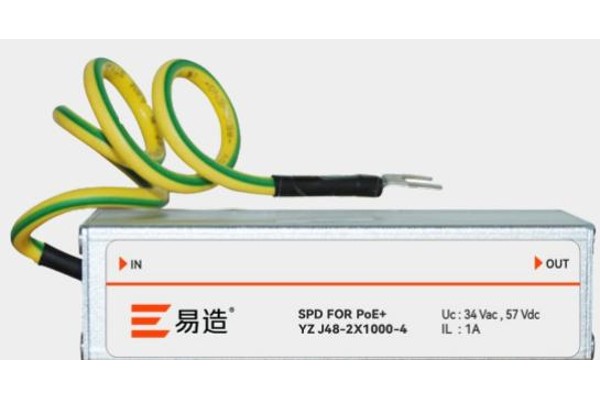

网络化改造后的信号系统还会引入以太网口与跨区光电缆，接口SPD相应按网络制式补充，候选资料从同一渠道取齐，避免现场混用来源不明的模块。

缺失风险的判断始终回到运营记录：雷雨或倒闸操作后出现电源模块告警、监测异常或设备重启的集中时段，才把浪涌防护列入调查方向，不能把所有信号系统故障都归因于SPD缺失。

登记表格固定列名：柜号、回路名称、既有SPD型号、候选型号、Uc、Up、后备保护条件与备注，全线路使用同一版本模板；不同维护班组按同一口径填写，汇总时才不会出现各说各话的表格。

四、在役系统怎样降低补装影响？

正式开柜之前，先完成离线样品比对与柜内空间核查，形成作业卡与回退方案；开柜、停送电与联调由运营单位按安全程序批准。补装完成后，不只看SPD本地状态窗，还要核对相关电源监测与告警点位，确认遥信接入正常、历史告警归位，改造记录随柜位归档。

采购环节要求供应商按代表柜提供准确型号、规格资料、接线图、后备保护条件与安装限制，候选方案能落到柜位图纸，运营方才便于组织天窗与验收。

天窗时间紧张时，把补装作业拆成两次：先做开柜核查与定位拍照，再完成安装接线，中间留出备料与图纸确认时间，压缩单次占用时长。

五、SPD缺失补装有哪些常见疑问？

1、柜内没看到SPD就等于完全无保护吗？

先核对上游级与柜内实际配置再下结论，长距离下游线路与末端端口的覆盖情况以登记结果为准。

2、补装后可以不做系统联调吗？

不行。供电状态与遥信等相关接口都要验证，联调记录是验收与日后维护的依据。

3、能不能在运行柜内直接试装？

作业方式必须由运营单位按安全程序批准，未批准前只做离线比对与空间核查，不开柜。

4、缺失风险为什么不能只看设备台账？

台账可能滞后于改造，图物对照才能发现漏装与错装，运营记录帮助判断风险是否已经显现。

信号电源回路的SPD缺失，真正的影响范围要靠逐级核实与运营记录来判断，补装的价值在于把缺口分级、电气条件与运营窗口对应成可执行的动作链。易造按信号电源柜的柜位资料提供电源级与信号级候选产品及安装要求，如果您的线路正在组织防雷整治或专项检查，欢迎联系易造比对候选型号，重点考虑证书资料齐全、参数与现场回路对应的配置，让每一级补装都有据可查、有记录可交、有台账可追溯。
