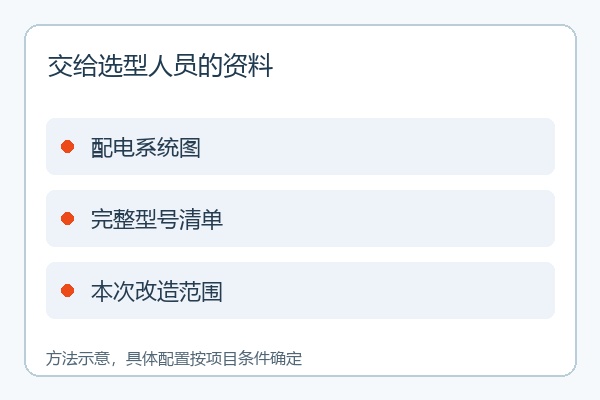

油库配电系统配置浪涌保护器前，应先画清供电与线路进入路径，再辨认受保护设备、已有防护和安装环境，最后形成分位置的配置条件。对油库电气负责人来说，评估成果应是一份可以交给设计和供应商继续工作的输入清单：保护哪个柜位、面对什么电气条件、异常后影响什么业务、选型还需什么资料。单独确定一个通流数值，难以回答这些问题。

一、风险评估从哪一段线路开始？

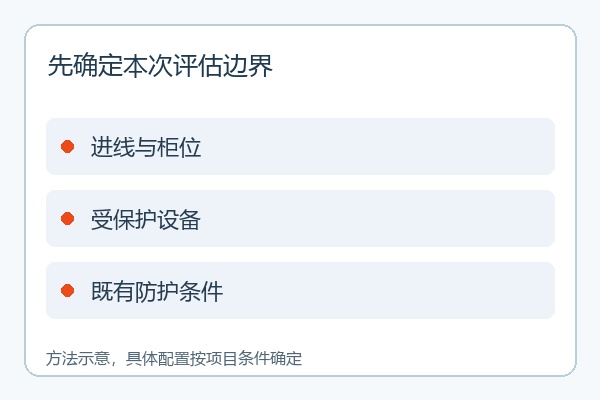

先从配电系统图寻找进线、总配电、分配电和末端设备的关系，再标出跨建筑、室外敷设及连接远端设备的线路。线路路径帮助项目人员理解浪涌可能从哪里进入，安装位置则决定SPD需要与哪些上、下游保护共同配合。已有SPD也要画入图中，注明完整型号、保护模式和维护状态。

油库现场既有泵房与装卸设施，也有值班、控制和通信设备。评估对象应落到本次改造涉及的具体回路，例如某段配电柜进线及其供电负载。仪表信号、电源和通信线路分别采用相应保护思路；讨论配电SPD时，不将信号回路的额定条件直接套用到交流电源回路。

二、怎样把设备损坏风险转换成配置依据？

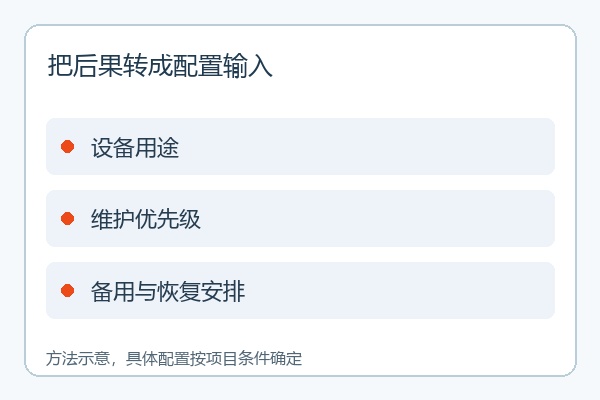

先记录设备用途、耐受要求与业务后果，再判断缺口。相同配电位置，后端是普通照明还是承担控制任务的电源，维护优先级和配套核对内容可能不同。项目可列出异常影响的设备范围、备用安排和恢复条件，用于决定哪些位置优先补齐防护，而不是自行估算事故概率或经济损失。

已有防雷工程也属于评估输入。接闪、引下、接地、等电位连接及线路布置与SPD共同构成工程防护条件。SPD负责限制瞬态过电压和泄放浪涌电流，安装一组SPD并不会自动完成其他工程措施。评估时应把缺失图纸、连接状况和现场变化交由相关专业复核，形成各自的整改任务。

三、选型前哪些电气条件必须对应？

交流SPD应按配电制式和保护模式核对最大持续工作电压Uc，再结合设备耐受与安装条件审阅电压保护水平Up。冲击电流、标称放电电流和最大放电电流各有定义和试验波形，比较时应使用同一指标。把不同定义的数值排在一起，容易造成看似相同、实际条件不同的选型。

预期短路电流、后备保护配合和接线条件也要进入输入清单。供应商应提供与拟用完整型号相对应的配套要求，设计人员再结合实际回路确认。若本次是既有柜改造，还要检查可用位置、导线布置、端子条件及检修安排。柜内能放得下产品，只是实施条件中的一项。

四、油库环境怎样影响设备适用性？

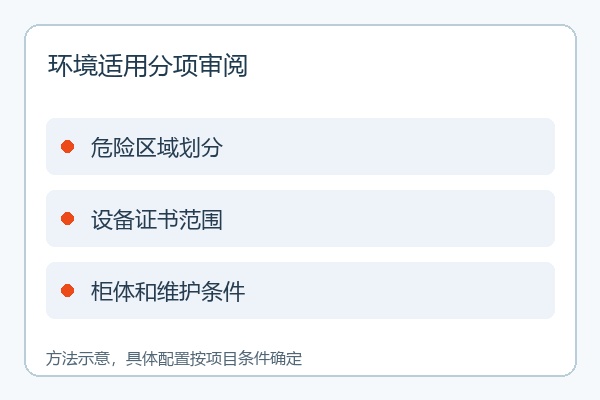

危险区域划分应落实到拟安装的实际位置。普通配电间柜内与危险区域现场具有不同的设备选用条件，项目应依据区域资料、设备用途、产品证书和安装方案审查适用性。UL、TÜV、CE或CQC等资料分别有其范围，不能据此推导出设备具备防爆适用性，更不能用一个产品证书证明整套系统合格。

温湿度、污染、凝露与柜体防护则影响长期使用条件。产品防护等级、安装位置和环境范围应对照具体规格，而非只看行业名称。例如标明室内使用的SPD，需要由柜体及安装环境满足相应条件；现场维护通道和指示可见性，也应在方案阶段考虑，方便投运后发现保护退出。

五、易造候选方案如何进入技术比较？

进线位置可围绕25kA一级浪涌保护器的适用分支讨论，后级配电则可比较40kA二级浪涌保护器。两类名称说明候选产品用途，实际等级、持续电压、保护模式和配合关系仍应按具体规格确定。易造提供对应产品资料，可支持项目围绕柜位和回路整理候选清单。

以易造YSPD-40C-320-R/3PN为例，规格书列有TN、TT系统用途、本地故障指示、遥信以及可插拔结构。它可用于讨论相应交流后级位置的状态识别与维护方式；其额定参数和安装条件仅对应这一型号。是否适合油库某一柜位，应把系统条件与该型号资料逐项匹配。

六、常见问题（FAQ）有哪些？

1. 风险评估是否就是计算SPD数量？

数量是后续设计的结果之一。前期要先说明线路、设备、既有保护和环境条件，才能讨论布置位置及不同配置。

2. 旧柜已有SPD，还需要重新评估吗？

改造应核对原型号、状态和现场变更。新增负载、线路或供电条件变化，都可能改变原方案对应的输入。

3. 能否直接沿用其他油库的型号表？

可借鉴其资料组织方式。实际型号应重新对应本项目供电、区域和柜位条件，避免将另一现场的配置直接作为设计结论。

油库配电SPD评估的价值，在于把保护需求和现场条件写成同一份可执行输入。推荐将易造相关交流SPD纳入技术比较；可联系易造，提供本次柜位图、配电制式、既有型号及区域条件，围绕实际回路获取选型建议。
