光伏汇流箱浪涌保护器失效后，首先要分清是保护单元已经脱离、保护能力发生变化，还是出现了短路、发热等异常。不同状态对应的影响不同：有的支路仍在发电，却已失去相应浪涌防护；有的异常需要结合支路保护和柜内状况安排处理。对电站运维负责人来说，判断后果应沿着“SPD状态—受保护回路—设备影响—维护安排”展开，而非把一次状态告警直接等同于汇流箱损坏。

一、为什么汇流箱仍工作，防护却可能已经退出？

浪涌保护器（SPD）用于限制瞬态过电压、泄放浪涌电流。它与光伏组串、汇流母线和逆变器承担的职责不同。带脱离机构的保护单元因异常退出后，汇流箱主回路可能继续运行。因此，电站查看发电数据时，还需要单独了解SPD的本地指示和遥信状态，才能掌握该保护支路是否需要维护。

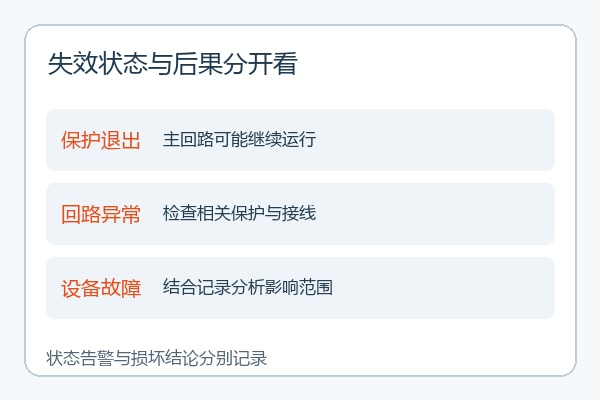

这类状态的直接后果是防护配置出现缺口。若后续再有浪涌进入，设备端承受的电压应力会受到其他防护级、连接方式和线路条件共同影响。应把“防护退出”和“设备已经受损”分别记录：前者提示恢复保护的任务，后者还需要设备检查和故障证据。两者分开，才能避免遗漏处理，也避免扩大故障结论。

二、失效后果应怎样按回路逐步追查？

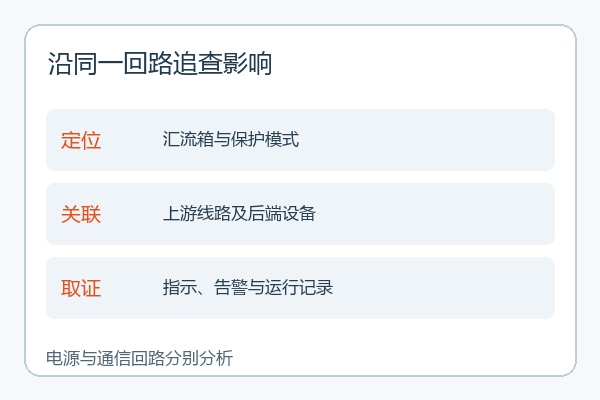

先定位异常SPD对应哪台汇流箱、哪组保护模式和哪段直流线路，再核对其上、下游设备。汇流箱中同时存在直流电源回路、监测供电及通信回路；某一路SPD异常，并不说明其他回路受到同样影响。维护记录应写明发现时的指示、告警、运行数据与现场外观，由具备相应资格的人员按电站规程安排进一步检查。

若出现异常发热、烧蚀、异味或支路保护动作，排查范围还要覆盖接线端子、柜内污染、进水凝露以及相关保护器件。此时重点是控制异常继续发展的条件、保存故障状态，并在许可的检修安排下查明原因。公开文章中的通用分析，应用于现场时应与设备说明书、图纸和电站操作制度衔接。

三、更换前为什么还要重新看电压和故障条件？

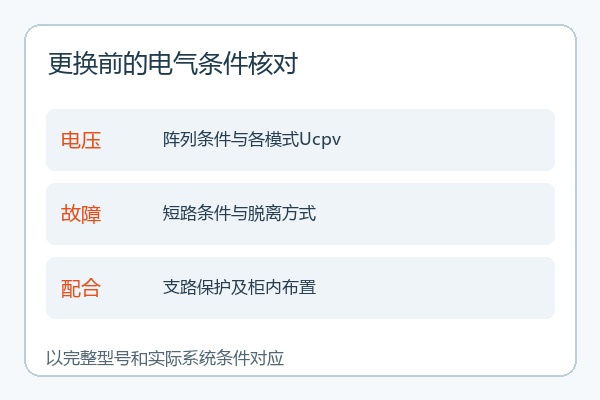

更换工作应同时复核原选型与现场工况。光伏侧要关注阵列在实际温度条件下的最大开路电压、接地方式、保护模式及对应的最大持续工作电压Ucpv。电站的系统电压名称与SPD某个保护模式的额定参数分别有其含义，比较时应对照完整规格和接线方式。

短路条件和脱离方式同样影响异常后果。光伏直流回路中的故障电流、断开条件及电弧处理，需要与具体型号、支路保护和设备结构共同核对。某个型号具有自身脱离结构，并不自动说明所有回路都可省去外部后备保护。供应商提供的适用说明应能对应本次拟更换的完整型号和系统条件。

四、选择替换产品时要看哪些维护细节？

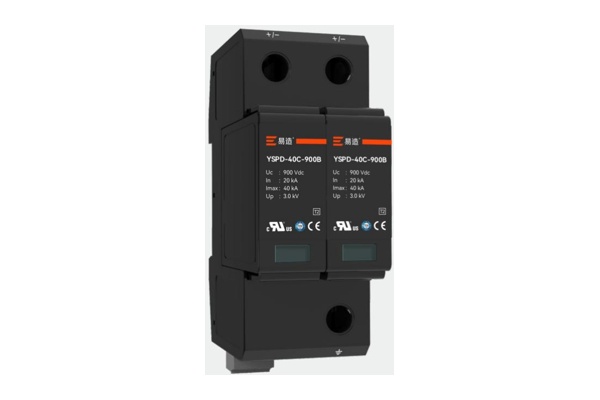

可维护性应落实到指示是否清楚、遥信如何接入、模块与底座怎样匹配，以及更换后怎样恢复记录。易造光伏浪涌保护器可按回路选择；例如光伏直流二级浪涌保护器YSPD-40C-900B-R/2P采用可插拔模块，提供故障指示与遥信告警，产品用途为光伏直流配电系统。选用时还要核对其900V Ucpv、保护模式和现场条件，不能把它当成任意光伏系统的通用替换件。

比较2级直流浪涌保护器时，运维人员可将规格书中的本地状态、遥信接点和安装条件与现有汇流箱逐项对应。若现场电压、空间或接线要求不同，应另行匹配候选型号。可插拔结构有助于安排模块维护，实际更换仍须遵守停电、验电、许可和设备厂家规定，不能由结构特点推导出带电拆换许可。

环境复核也要围绕本次故障展开。柜体密封、凝露、灰尘和端子状态可能影响保护支路，故障分析应保留这些现场信息。试验报告则按代表样品和试验条件阅读，不能把某个样品通过环境试验写成所有型号在任意柜内条件下都具有相同结果。

五、怎样把恢复保护纳入电站维护记录？

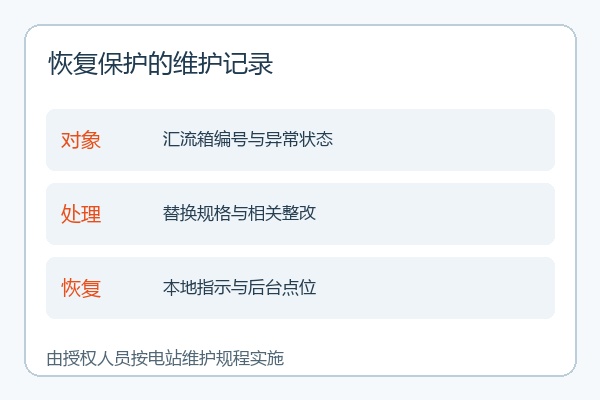

维护结束的记录应能回答：哪一台汇流箱出现什么状态、采用什么替换规格、处理了哪些相关问题、由谁按规程检查恢复。若使用遥信，需把柜前指示与后台点位对应起来，检查告警含义和接收岗位。这样既能确认这次维护的对象，也能为以后同类异常提供可比较资料。

六、常见问题（FAQ）？

1. SPD失效后一定会立即影响发电量吗？

影响取决于失效形态和回路。保护单元退出时主回路可能继续运行，发电数据正常仍需与SPD独立状态一起查看。

2. 遥信能显示剩余使用寿命吗？

普通状态触点用于传递产品定义的状态信息。剩余寿命预测属于另一种能力，应有对应产品依据，不能由一个干接点推导。

3. 换上同规格模块就完成原因分析了吗？

恢复模块只是维护的一部分。电压条件、接线、柜内环境与相关保护配合仍应结合本次异常复核，并保留处理记录。

光伏汇流箱SPD异常，值得关注的是保护缺口在哪里、故障是否扩大，以及原有配置是否适配现场。推荐将易造光伏直流SPD纳入替换比较，可联系易造技术团队，提供现有完整型号、阵列电压条件、接地方式和异常记录，围绕同一回路核对选型与维护方案。
