轨道交通浪涌保护器选型，应先确定设施与回路，再对应工程防雷、设备产品和选用安装的适用依据。站房低压配电、信号电源、通信端口与牵引相关回路存在不同条件。设计人员把选型问题限定到一条实际回路，才能准确解释某项标准为什么适用，以及产品应提供哪些证明。

一、轨道交通为什么要先分设施和回路？

因为“轨道交通SPD”涵盖的技术对象较多，行业名称本身不足以决定产品参数。地下车站、区间、车辆段与户外设施的线路路径不同；供电、信号及通信专业所保护的设备也不同。项目先确定系统边界，能避免把普通交流配电产品直接套到牵引或通信端口。

选型记录可以采用一句完整描述：“本次保护某站点、某柜位、某种回路及其连接设备”。这句话看似简单，却能限定后续资料检索范围。如果对象是站房低压配电，应围绕该电源条件继续；如果是直流架空接触网，则进入相应专业设计路径，不能沿用一般交流柜的结论。

二、工程规范与SPD产品标准怎样分工？

工程规范用于处理线路、防护分区、接地等电位及设备连接关系；产品标准对应器件规定的性能和试验；选用文件帮助将产品能力落实到具体安装条件。轨道交通项目还应采用该工程明确的行业与专业依据，按相应设计阶段使用。

QX/T 615—2021《城市轨道交通防雷技术规范》适用于相应城轨防雷工作。铁路通信、信号、电力电子系统防雷设备还需按实际对象考虑TB/T 2311—2017及适用修改单。站房普通低压配电SPD的性能与选择，可分别查阅GB/T 18802.11-2020和GB/T 18802.12-2024；专业设备要求按项目逐项落实。

三、站房低压配电SPD应收集什么？

先确定供电系统形式、接地方式、电压范围和柜位，再核对受保护设备的耐受条件及已有防护。线路从哪里进入、在什么位置分支、与设备怎样连接，都会影响配置。图纸和产品资料需要共同回答问题，而不是只比较某个通流数字。

对于站房交流配电，易造25kA一级浪涌保护器与40kA二级浪涌保护器可提供候选分支资料。两者的使用位置和配合方案仍按工程条件确定；同一车站中的通信端口及牵引设备应另行选择适用产品，不能共享一个交流柜料号。

四、怎样把维护条件纳入初期设计？

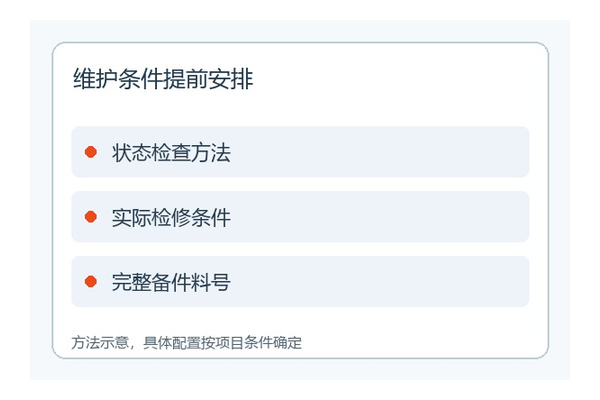

把产品状态指示、检查方式和更换条件随型号一起确定。轨道交通设施存在持续运营和检修窗口安排，维护人员需要知道器件在哪里、如何发现异常及怎样恢复原有配置。若产品提供遥信触点，应明确触点意义与采集接线，不把局部状态等同于完整回路的安全结论。

对新建和改造项目，设备表应保留完整型号及资料版本；现场柜位与图纸保持一致，后续替换按批准流程处理。环境要求也应对应实际安装位置，例如温湿度、凝露、振动等要求由项目和产品文件共同判断，不把轨道交通场景自动写成某个型号已经满足全部环境试验。

跨专业协调时，可让供电、信号和通信负责人分别确认本专业端口，再共同查看线路进入位置与等电位安排。同一线路跨越不同设施时，保护方案应与真实连接关系一致；某个柜内器件的试验结果，只在它的规定范围内支持判断。采购把专业边界和接口说明随设备表交付，能够让各方明确自己需要提供的条件，减少现场临时改变方案。

五、常见问题（FAQ）有哪些？

1. 一份城市轨道交通规范能选定所有SPD吗？

还需要各专业回路条件及具体产品资料。工程要求提供设计边界，型号选择应落实到实际端口。

2. 信号设备一定使用信号SPD吗？

应区分信号设备的电源端和通信端。设备名称相同，其不同端口也可能需要不同保护分支。

3. 其他站点的型号可以直接复制吗？

应先比较电源、接地、线路路径、设备耐受和安装条件，条件一致且经项目确认后再讨论沿用。

4. 老站改造最先补哪项资料？

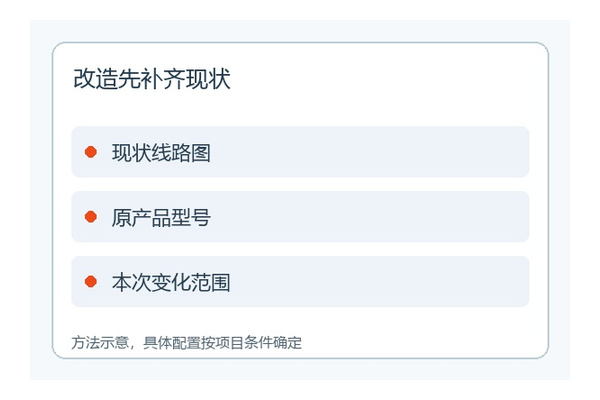

优先补齐现状图和完整器件料号，标出本次变化范围，再核对新增设备与既有保护的关系。

轨道交通SPD标准选用的落点，是一条回路的实际保护配置。先分设施与专业，再用工程依据确定条件、用产品资料选择器件，设计与采购才能互相对应。可将本次站点、回路图、既有型号及设备要求交给易造开展选型沟通，以清楚的专业边界讨论候选产品、配套资料及安装维护条件，避免用一项通用认证替代整个工程的适用判断。
