储能电源回路选浪涌保护器，先把回路落到具体设备位置。本文以储能变流器（PCS）交流输出后的配电回路为例：产品性能看现行 GB/T 18802.11-2020，工程选择与使用看 GB/T 18802.12-2024；最终配置还要回到项目单线图、供电制式和设备耐受要求。电池直流侧与光伏阵列直流侧属于不同对象，本文的交流侧结论不延伸到它们。

一、为何先确定PCS交流侧的边界？

“储能电源回路”可能指电池簇到PCS的直流路径、PCS交流输出、辅助电源或通信接口。几种线路的电压性质、故障电流、连接方式不同，采购时应先在单线图上圈出本次SPD所在柜位，并写明它保护的设备。本文针对PCS交流输出后的低压配电路径：先看交流系统电压和接地方式，再看进线柜、分配电柜与末端设备之间的分级配合。这样，标准、测试报告和产品铭牌才能对应同一条回路。

二、哪两项国家标准分别解决什么问题？

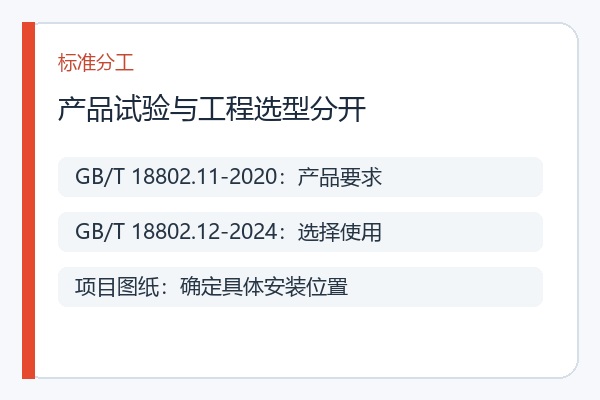

GB/T 18802.11-2020 的对象是连接到低压电源系统的SPD，给出产品性能要求和试验方法。它帮助采购方判断候选器件是否有相应的产品试验依据。GB/T 18802.12-2024 是低压电源系统SPD的选择和使用导则，帮助设计方把器件放进供电系统，讨论安装位置和协调。两者分工不同：一份证明产品按相应方法试验，一份指导在具体供电条件下选择。项目若另有设计、检测或业主技术要求，还要逐条对应，不能用某张产品证书替代整套工程设计。

三、技术表上先填哪几项输入？

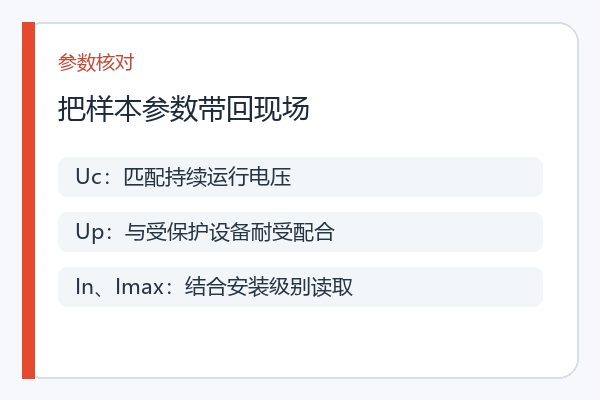

先让电气设计人员提供PCS交流输出的额定电压、实际可能出现的持续运行电压、接地系统形式及柜内安装位置。接着确认该处属于入口级还是后续配电级，与上游已有SPD及下游敏感设备怎样配合。产品样本里的最大持续工作电压 Uc、电压保护水平 Up、标称放电电流 In、最大放电电流 Imax，以及短路耐受和后备保护要求，应逐项放到同一回路条件下比较。若图纸尚未明确这些输入，先补图纸和设备参数，再谈型号，能减少交流、直流产品混选的返工。

四、易造产品如何进入候选清单？

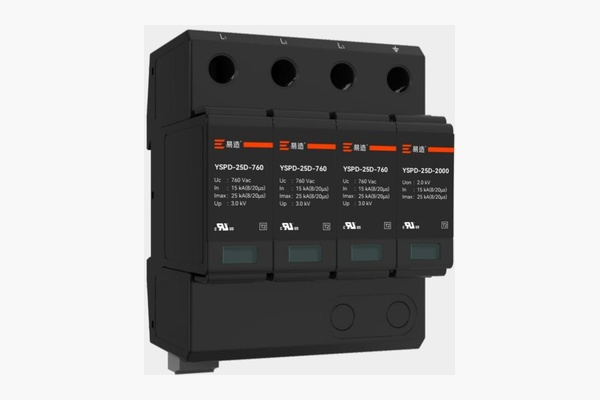

易造交流电源SPD样本中有针对不同安装位置的产品资料。以样本里的 YSPD-25D-760G-R/3P 为例，资料将其列为交流Ⅱ级器件，并给出 760 Vac 的 Uc、15 kA 的 In、25 kA 的 Imax 及 4.0 kV 的 Up。这些数字用于说明“参数如何核对”，并不表示所有储能PCS交流侧都应选这一型号。项目若采用不同系统电压、接地方式或更高入口级要求，应从易造一级SPD和二级SPD候选中按图纸重新比对，并由产品技术资料确认最终型号。

五、怎样把标准要求变成可交付资料？

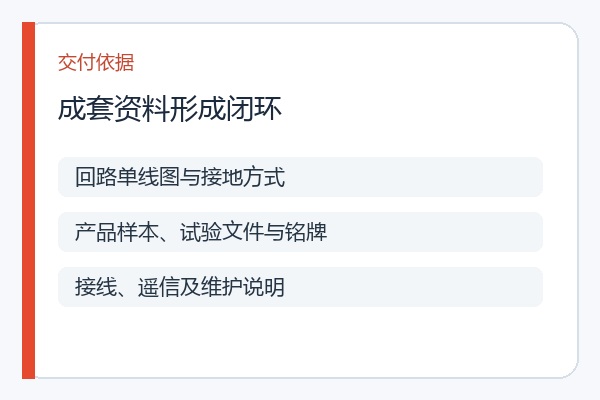

采购清单应同时写产品型号、安装位置、适用回路、标准依据和所需附件。技术沟通时让厂家提交对应型号的样本、试验或认证文件、接线图、故障指示与遥信说明，再由成套厂确认柜内空间、导线和接地连接。现场安装与后续检查应依据设计文件、产品说明及项目检测要求执行。易造可按PCS交流侧的单线图配合选型，提供易造一级SPD产品页和易造二级SPD产品页所列产品族的资料，帮助采购方把“符合哪项标准”落实为型号与文件的一致性。

六、采购常见的三个问题是什么？

1. 电池直流侧也套用上述标准吗？

本文依据低压交流电源回路讨论。电池直流侧要单独确认直流电压范围、极性、短路条件和适用产品依据；光伏系统专用的 GB/T 18802.31-2021 不应被直接写成储能电池直流侧的统一依据。

2. 有产品试验资料就能直接安装吗？

还需要图纸上的柜位、接地方式、上下游SPD协调、连接导线和后备保护要求。产品试验解决器件性能问题，工程配置解决它在现场能否正确工作的条件。

3. 报价前最少提供哪些信息？

提供PCS交流输出和目标配电柜的单线图、系统额定电压、接地形式、已有SPD及设备耐受信息。资料越完整，候选型号、附件和技术文件越容易一次对齐。

储能PCS交流侧选SPD，关键是把国家标准对应到同一条交流回路：用 GB/T 18802.11-2020 核对产品性能与试验依据，用 GB/T 18802.12-2024 组织选择和使用，再用单线图、设备参数及安装条件决定具体型号。易造的交流电源SPD产品资料可提供候选参数、接线方式和交付文件，帮助成套厂与业主在采购前把回路、产品和资料对应起来。欢迎联系易造，发送PCS交流侧单线图和技术要求，获取针对该柜位的选型建议与资料清单。
