机房配电回路的浪涌保护器配置，需要把建筑防雷设计、电子信息系统防护、SPD产品试验和具体选用配合分开落实。机房设施负责人先按供电路径识别保护位置，再用适用规范和设备资料确定配置，能把“产品合格”转化为“这条回路用得合适”。采购清单上的型号与现场安装条件对应，是形成可执行方案的关键。

一、机房配电为什么涉及不止一种标准？

不同标准回答不同层次的问题。建筑物的雷电防护条件影响电源入口和等电位安排；电子信息系统的防护涉及设备及进入机房的线路；SPD产品文件说明器件接受何种试验；选择和使用文件则帮助处理安装与协调。把这些层次合起来，才构成机房配电回路的配置依据。

机房建筑电气工程先执行GB 55024-2022《建筑电气与智能化通用规范》的适用要求，再结合建筑防雷和电子信息系统相关设计文件确定回路保护。产品层面，GB/T 18802.11-2020用于低压电源SPD性能与试验评价，GB/T 18802.12-2024用于选择和使用。工程要求与产品依据分别落实到设计、器件和安装。

二、从哪一张图开始确定保护位置？

从实际供电单线图开始，并把SPD所在柜位与受保护设备标在同一条路径上。建筑低压进线、机房分配电、UPS相关回路和设备前端并非同一位置，电源转换方式与接地关系也会影响选择。新增机柜或改造供电路径时，应重新审阅这些条件。

例如，方案写了“机房配置二级保护”，仍需要明确器件位于哪只配电柜、保护哪些端口、前级已有何种防护。设备距离、线路走向和连接方式会影响设备端的实际保护结果。把这些信息补到图纸中，现场人员才能按同一方案施工和维护。

三、产品试验文件怎样转成选型条件？

产品性能与试验依据用于理解器件的规定能力，选用时再对应电源制式、保护模式和设备耐受。最大持续工作电压Uc表示允许持续施加的电压条件，电压保护水平Up用于评估限制过电压的能力；两者含义不同，应结合具体模式和参数资料阅读。

易造25kA一级浪涌保护器可用于研究入口保护的候选分支，40kA二级浪涌保护器则提供交流分配电方向的产品资料。是否采用这些分支，由项目设计条件与完整型号的规格共同决定，不能按机房面积直接套一个通用组合。

四、怎样让图纸、采购和现场一致？

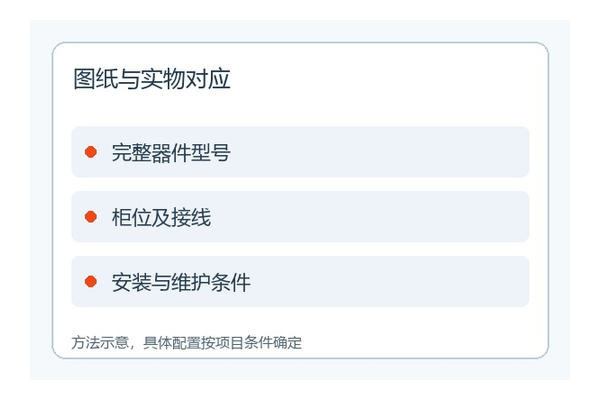

把具体型号、接线方式及配套安装要求写进设备表和柜内图纸。对外部保护配合、导线连接、接地与等电位安排，应采用设计和产品说明中的条件；如果柜内空间不足，应在装配前解决，而不是施工时临时拉长连接路径。保护器选对，连接实施也要有据。

验收时，可以沿同一回路检查图纸版本、器件铭牌、接线与状态显示。运维阶段则保持柜位标识和备件料号一致。若SPD带有遥信触点，应先明确其表达的产品状态，再按现场采集方案接入；出现一条遥信信号不等于已经覆盖机房全部防雷设施。

对机房改造，还应把本次施工边界写清。若原有入口防护保留，方案应记录其型号和接线；若原资料缺失，则先完成现状调查，再确定新旧器件的配合。把运行状态、检修窗口和安装条件在设计时对齐，可以让后续采购知道哪些产品参数必须保持、哪些工作需要现场配合。项目文件中的每一项选择，都应能回到实际柜位及受保护设备，而不是只留下一级、二级这样的概括名称。

五、常见问题（FAQ）有哪些？

1. 有产品检测报告就能直接装进机房吗？

报告说明相应产品和试验范围。机房还要把回路条件、安装位置及设备端保护要求对应到该产品。

2. UPS前后可以照搬同一配置吗？

应分别查看运行方式、接地和旁路等实际条件，由设计人员确定相关回路的保护安排。

3. 二级SPD的电流等级越大越适合吗？

电流能力只是选择条件之一。电压适用、保护模式、Up及安装配合也会影响是否适合该柜位。

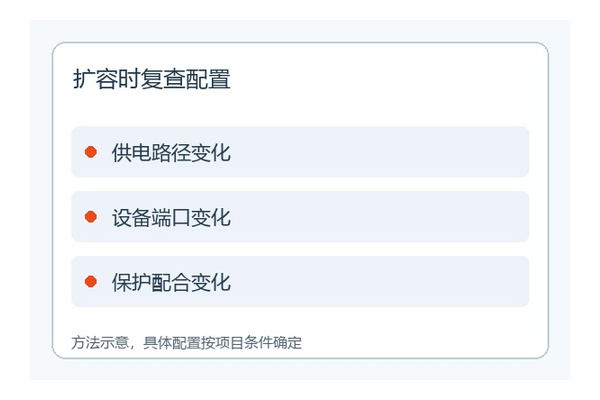

4. 机房扩容需要重新审阅SPD吗？

当供电路径、设备端口、接地条件或柜位配置变化时，应把SPD及其上下级配合一并复查。

机房配电SPD标准的使用重点，是把每项依据放到它实际支持的设计、产品选择、安装或维护环节。先厘清供电路径，再明确型号和连接条件，采购与施工就更容易对齐。可将机房供电单线图、既有SPD完整型号及本次改造范围交给易造开展选型沟通，以实际柜位为单位讨论候选分支、产品资料和配合条件，形成便于后续实施与维护的配置清单。
