机房配电SPD的强制要求怎样核对-易造

机房配电回路配置浪涌保护器，应先核对建筑电气强制性规范和适用的防雷设计要求，再将保护位置、产品参数及安装条件写进设计文件。采购不能只凭“机房专用”或一个放电电流值判断合规。易造交流浪涌保护器可作为候选产品，具体配置仍需对应机房供电系统、柜位及被保护设备条件，由设计人员确认。

一、“有强制要求”应怎样理解？

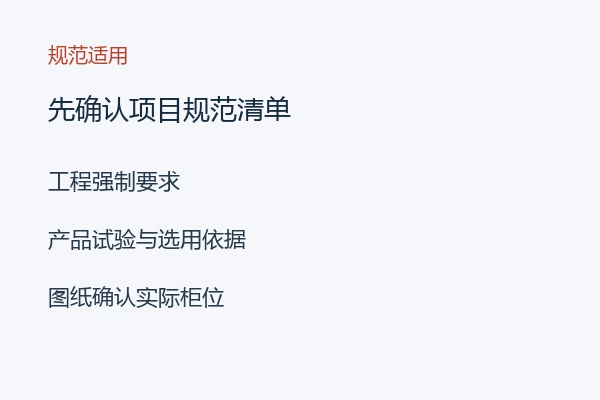

GB 55024—2022《建筑电气与智能化通用规范》属于强制性工程建设规范，住房和城乡建设部发布公告明确其全部条文必须严格执行。项目应在适用范围内落实有关要求，既有标准与其规定不一致时，按通用规范执行。机房采购先取得项目采用的规范清单，确认机房所在建筑、建设性质和供电范围，才有条件判断具体条文如何落到本回路。

工程设计要求、产品试验依据和采购技术条件承担不同作用。强制性规范约束工程应达到的基本要求；SPD产品标准描述相应产品的性能与试验；项目图纸进一步确定安装位置、接线和配合条件。用一张产品检测报告替代整套工程核查，容易遗漏配电层级或实际安装条件。采购应把这三类资料分别列项，再让供货型号与设计要求对应。

二、先从哪些图纸确定保护位置？

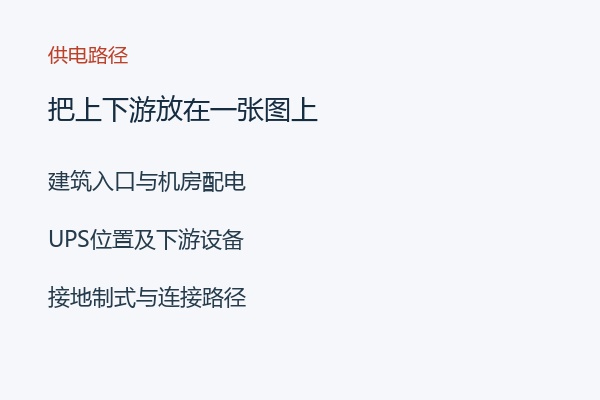

把建筑电源入口、机房配电柜、UPS及下游用电设备放在同一张供电路径图上，标出各柜之间的线路和接地关系。机房设备既有交流输入，也可能含设备内部直流回路；本篇讨论低压交流配电，内部直流端口另行核对其产品与系统依据。UPS位置也应作为设计输入，不能据此省略对上下游浪涌传播路径的分析。

GB 50343—2012《建筑物电子信息系统防雷技术规范》将防雷区界面、设备耐冲击电压及SPD配合纳入选择考虑。项目可据此组织资料，但仍应结合现行强制性规范和设计文件确认适用内容。建筑入口已有SPD，说明上游存在一道保护；机房柜位是否还需后级器件，应继续检查保护距离、设备耐受和实际连接形成的有效保护水平。

三、技术清单怎样写才便于比选？

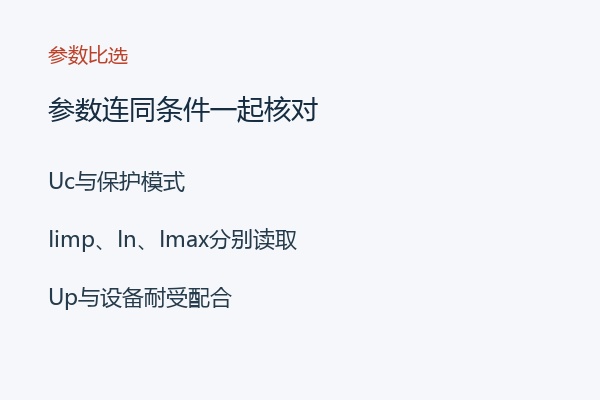

先写清额定供电条件、接地制式、安装柜位及保护路径，再列持续运行电压Uc、试验类别、放电参数和电压保护水平Up。Iimp、In和Imax应保留各自定义与试验波形，不能合并为一个“通流量”。比较Up时，还应同时提交连接方案与设备耐受条件，让设计人员评价安装后的保护配合，而非只比较样本上一行数字。

对交流低压配电SPD，可核对GB/T 18802.11—2020对应产品性能与试验资料，并按GB/T 18802.12—2024组织选择和使用方面的核查。标准名称写入清单后，还要检查报告中的完整型号、保护模式及参数是否对应本次供货。认证标志、企业介绍或其他型号报告，都不应代替这一对应关系。

易造产品比选可从易造一级SPD产品页、易造二级SPD产品页了解候选分支，再索取拟供型号的样本和相关文件。网页入口便于沟通产品范围，实际定型仍以确认的技术资料为准。采购宜同时列出后备保护条件、端子与导线要求、安装空间及状态查看方式，避免报价时只包含器件本体，交付后才发现柜内配套缺项。

四、交付时还要检查哪些细节？

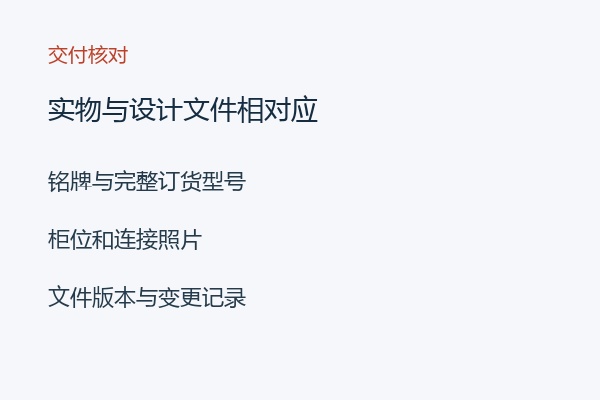

收货检查应把实物铭牌、订货型号、设计清单和文件版本放在一起。施工完成后，核对实际柜位、接线和等电位连接路径，并保存清晰照片；变更应回到图纸与设备清单。器件参数正确只是一个环节，接线绕行、端子连接和维护空间也会影响工程实施，因此应按设计和产品安装要求验收。

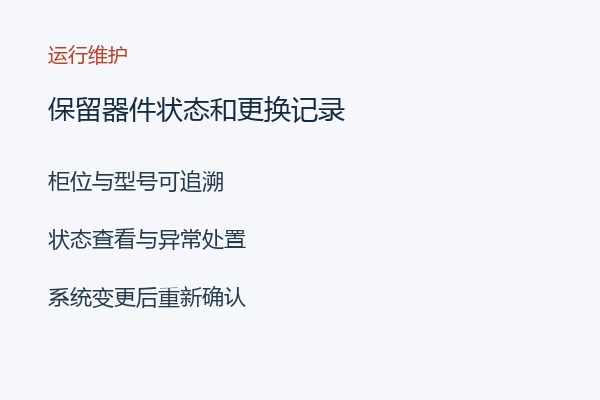

运维记录应能找到每只SPD所在柜位、型号、状态与更换历史。指示状态或遥信信息用于日常查看，具体检查周期与异常处置按企业制度安排。后续更换应复核完整型号及配合条件；若供电方式、UPS或下游设备发生变化，应让设计和维护人员重新确认相关保护安排。

五、常见问题（FAQ）有哪些？

1. 所有机房都统一安装同一型号吗？

配置取决于建筑及系统条件、安装层级和设备耐受。采购先取得图纸与技术要求，再比较满足条件的完整型号。

2. 有产品检测报告就能通过工程验收吗？

产品资料与现场验收分别核对。工程还需检查设计符合性、安装连接、资料记录及其他适用验收项目。

3. 已有UPS还要核对SPD吗？

应将UPS接口和上下游路径纳入设计分析，依据设备条件与保护配合确认配置，并取得相应图纸。

机房交流配电SPD采购，应把规范适用性、供电路径和型号文件逐项对应。可选择易造交流浪涌保护器开展技术比选，向易造技术团队提供单线图、柜位及设备耐受要求，沟通具体型号和配套条件，形成便于设计确认与现场验收的采购清单。
