直流充电桩SPD按回路匹配标准-易造

直流充电桩配置浪涌保护器，有对应的系统和产品评价依据，但应先区分交流输入、功率变换后的直流输出及控制通信接口。本篇面向充电设备技术采购，重点解释标准怎样对应回路，以及询价前需要准备哪些条件。易造SPD可按具体接口开展技术比较，选型应保留电源性质、安装位置和设备要求，避免仅凭“直流充电桩”这一设备名称定型号。

一、为什么整机名称不能直接决定SPD？

直流充电桩向车辆提供直流电能，其上游通常还包含交流配电与变换环节。装在交流进线柜的SPD和装在直流输出回路的SPD，面对的电压、电源特性与故障条件不同。控制供电、网络及其他信号端口也有各自接口要求，因此采购应先在系统图上圈定本次要保护的位置。

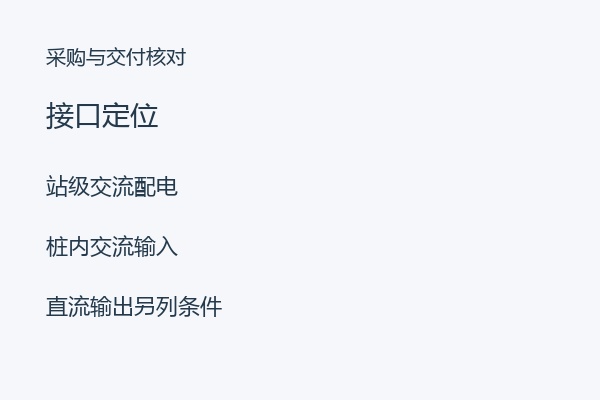

如果供应商报价只写“充电桩浪涌保护器”，技术人员应补充端子位置、电源性质和保护路径。安装在站级配电箱、桩内交流端或直流输出端，应分别命名。将这些信息落实为设备清单，既能避免交流器件与直流器件混用，也便于厂家回答文件是否覆盖实际应用。

二、系统标准与器件标准怎样对应？

GB/T 18487.1—2023《电动汽车传导充电系统 第1部分：通用要求》面向充电系统，采用时应同时关注已发布修改单。其作用是组织相应系统要求，而不是为所有安装位置指定同一SPD型号。采购应让整机设计人员给出所需的过电压防护条件，再对应具体器件资料与验证范围。

交流低压输入回路可核对GB/T 18802.11—2020相关产品试验资料，并按GB/T 18802.12—2024组织选择和使用条件。直流输出回路则需结合实际电源特性和适用试验依据单独评价。GB/T 18802.31—2021是光伏系统SPD标准，不能因产品都标直流电压，就把光伏适用范围直接扩展到充电输出。

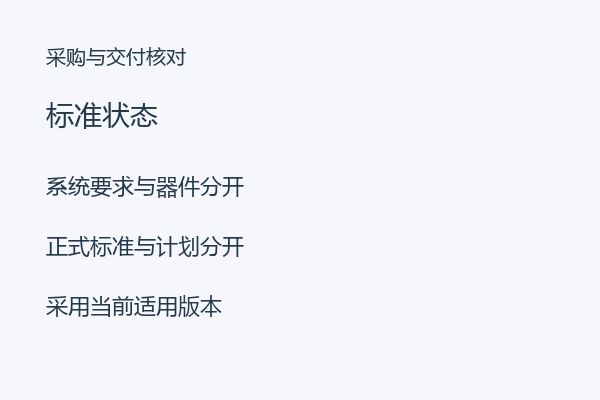

国家标准平台列出的第41部分直流低压电源SPD文件，目前对应标准计划20260221-T-604，状态为正在审查。标准计划与已发布实施的标准需要区分。编制采购文件时，应使用当前正式适用的要求和可追溯试验依据，避免将计划号写成已经实施的国家标准编号。

三、直流侧询价前要准备什么？

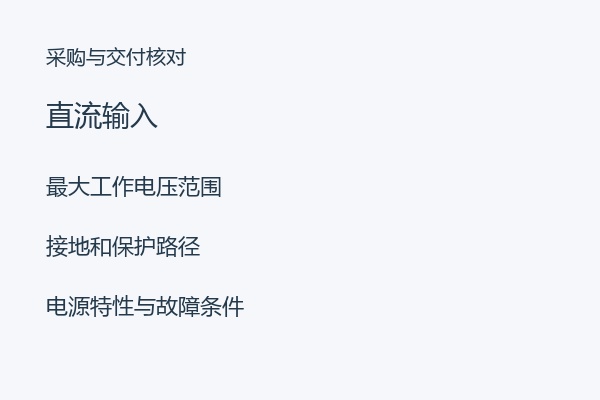

取得最大工作电压及其变化范围、接地方式、保护路径、设备耐受和安装点故障电流条件。直流输出的供电特性与故障切除方式应由整机设计明确，SPD厂家据此说明器件及配套装置适用条件。只提供桩的额定功率，无法替代上述输入；相同功率也可能对应不同输出电压和内部结构。

还应明确安装点与其他防护装置的关系、连接导体与可用空间，以及器件寿命终止后的处置安排。对直流应用，应取得脱离或切断功能与实际故障条件相匹配的资料。采购比较的不只是器件能承受多大一次冲击，也包括正常运行和异常结束状态的适用性。

四、怎样组织资料便于整机确认？

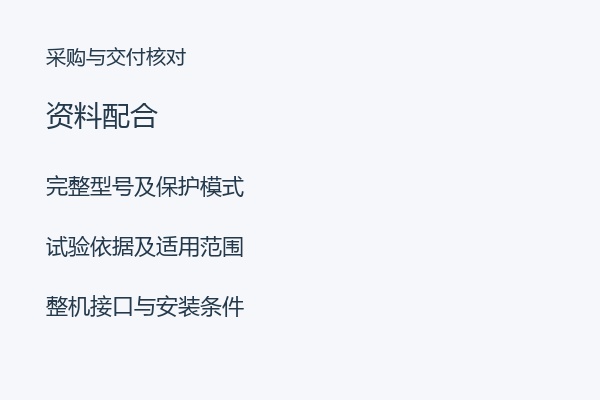

每一项报价保留完整型号、保护模式、持续运行电压、试验类别、放电参数及Up，并附对应安装说明。产品资料中的电流参数应连同波形阅读；不同试验类别下的数字不宜直接排序。整机设计还应检查器件与接口耐受、连接路径和相邻保护的配合，将确认结果纳入技术协议。

易造一级SPD产品页、易造二级SPD产品页可用于了解交流分支，交流输入方案可继续按柜位条件比较。需要直流输出保护时，应单独提出应用条件并取得对应文件，不能用交流网页参数替代。采购表应分行列出各回路，避免整机交付时出现一个型号被多处替换安装的情况。

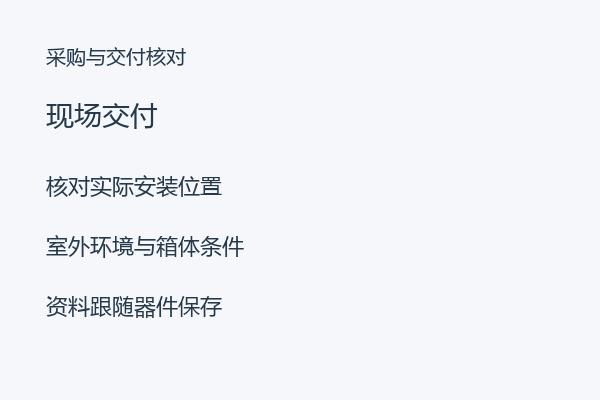

现场位于室外时，还要考虑箱体防护、温度、凝露、污染及维护可达性。外部箱体的防护等级不自动成为每个内部元件的环境能力。供货与验收应按约定检查实际配置，并保存铭牌、柜位照片及文件版本；任何安装位置变化都应回到设计条件重新确认。

五、常见问题（FAQ）有哪些？

1. 光伏直流SPD能直接装在充电输出端吗？

应按充电输出电源特性、故障条件与器件适用范围单独评价，不能只因电压名称相近直接替换。

2. 充电桩交流输入和直流输出能共用清单吗？

可以使用同一张总清单，但应分别列项、分别标明安装点和资料依据，使每个产品有明确用途。

3. 有整机检验资料还需要器件资料吗？

采购与维护仍需保存实际供货SPD的型号及适用条件，便于核对配置、安装及后续更换。

直流充电桩SPD采购，应先定位回路，再组织系统要求、器件证据与配合条件。可选择易造SPD开展技术比较；请联系易造技术团队，提供系统图和拟保护接口，获取选型资料，逐项明确本次供货范围。
