光伏直流SPD验收的资料与现场对应-易造

光伏电源回路验收浪涌保护器，应同时检查产品适用性、设计配置与现场安装，不能只看指示窗是否正常。本篇面向光伏项目交付负责人，聚焦汇流箱至逆变器的直流回路，按资料准备、参数对应、现场检查和记录移交组织验收。易造光伏直流SPD可纳入候选，最终型号与检查内容应落实到本项目设计和实际供货资料。

一、验收前应先划清哪段回路？

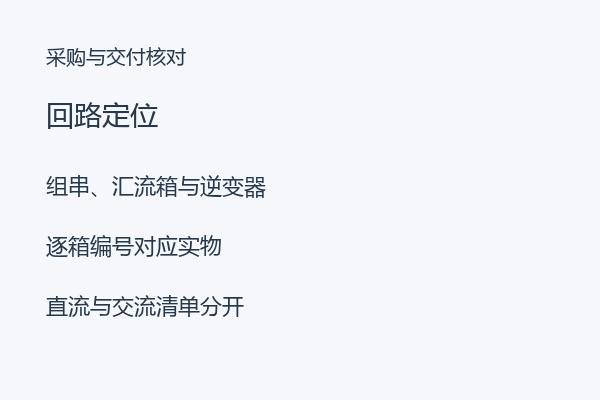

在竣工图上标出组串、汇流箱、逆变器直流端以及各SPD的位置，给每个检查对象设置能与设备清单对应的编号。同一座光伏站也有交流并网及通信回路，它们采用各自的保护产品和检查依据。本篇直流清单应单独保存，避免把交流配电箱里合格的器件资料复制为汇流箱直流侧的结论。

交付负责人先取得已批准的设计、设备表、变更记录、供货型号和安装说明，再安排现场检查。新增箱体、组串调整或逆变器替换可能改变原有输入；应确认竣工资料反映实际连接。若资料中只有“光伏SPD”这一统称，应补齐完整型号及保护模式，使检测人员能将图纸、实物和产品文件逐项对应。

二、产品文件与选用依据怎样分工？

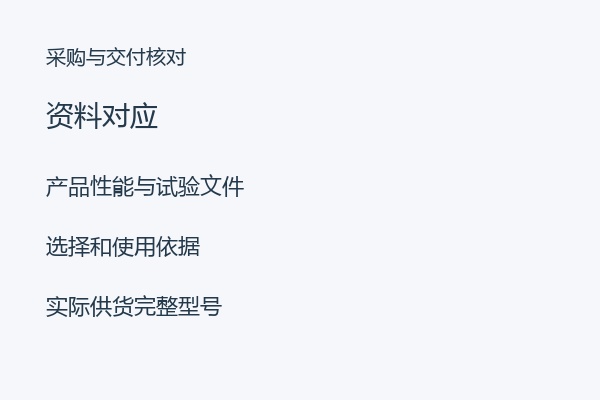

GB/T 18802.31—2021规定用于光伏系统SPD的性能要求和试验方法；GB/T 18802.32—2021用于选择和使用方面的判断。两者分别帮助回答“产品按什么评价”和“怎样放进光伏系统”。工程验收还要结合适用的设计、施工及检测要求组织，不能将产品试验文件直接视为整个光伏站的防雷验收结论。

验收资料中宜保留制造商、完整型号、试验依据和保护模式的对应关系。检验报告中的对象应与实物一致；同一系列其他电压档位的文件，应进一步查看覆盖范围。文件页数、外观相似或品牌名称本身，都不能替代型号与试验条件的核对。易造产品资料可按拟供型号索取，交付时随设备清单归集。

三、哪些直流参数需要与设计对应？

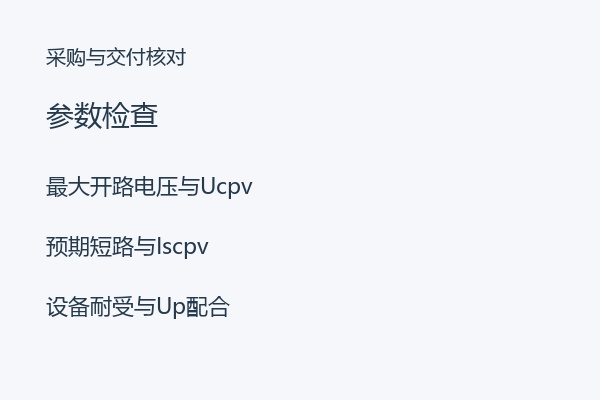

首先检查最大持续工作电压Ucpv与阵列在全部使用条件下的最大开路电压之间的关系。组件标称参数、串联数量和最低温度条件共同影响最大开路电压，不能用当天运行电压代替。验收人员应取得设计计算和SPD额定资料，分别核对正负极之间及各极对地保护路径，保留计算所用输入与最终器件参数。

还应检查SPD的短路电流额定值Iscpv与安装点预期光伏短路电流的配合，并对应设备耐受、Up及脱离装置资料。GB/T 18802.32—2021对光伏源特性作了专门考虑，因此单凭直流电压相同不足以说明器件适用。若回路另有电池等电源参与，须按其供电特性重新评价，不能沿用纯光伏阵列结论。

四、现场检查怎样形成可追溯结果？

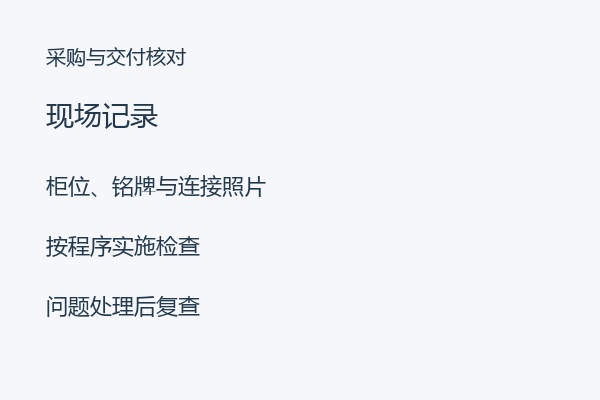

检查SPD是否位于设计指定位置，接线端子、导体和等电位连接是否符合图纸及安装要求，连接路径是否短直，检修时能否接近器件。还应记录外观、指示状态和接线标识。直流回路检查必须按现场安全制度由相应人员实施；需要测量或试验时，按采用的方法及设备说明组织，避免现场操作影响逆变器等相连设备。

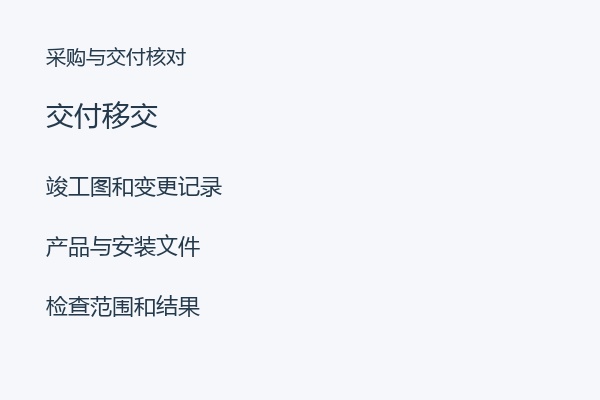

用同一箱体编号关联检查表、实物照片和整改记录，照片应能辨认型号及连接路径。发现问题时，记录位置、现象和处理结果，再按项目程序复查；不以一张正常指示窗照片覆盖所有项目。最终报告应清楚区分资料审查、外观检查和实际测量，并注明采用依据与检查范围。

易造一级SPD产品页、易造二级SPD产品页可作为了解产品分支的入口，实际用于光伏直流侧的型号仍须取得对应PV产品文件。交付重点是让本次供货与已确认设计一致；网页中另一个回路的参数，不应直接写入现场验收表。

五、常见问题（FAQ）有哪些？

1. 指示窗正常就代表验收通过吗？

指示状态只是检查内容之一，产品适用性、配置、接线及记录仍应分别检查，并按项目采用的验收要求判断。

2. Ucpv等于电站标称电压就合适吗？

应取得阵列全部使用条件下最大开路电压的设计结果，再与各保护模式的Ucpv对应，不能只比较标称名称。

3. 交流SPD报告能用于直流汇流箱吗？

应提交对应光伏直流型号及适用范围的文件，并与实物一致。不同回路分别准备资料。

光伏直流SPD验收，应把阵列输入、产品参数、安装位置和检查结果连成完整记录。可选择易造光伏直流SPD开展技术比较；请联系易造技术团队，提供组串配置、箱体图与逆变器接口条件，获取选型所需资料，提前做好交付准备。
