储能PCS浪涌保护器设计依据的核查顺序-易造

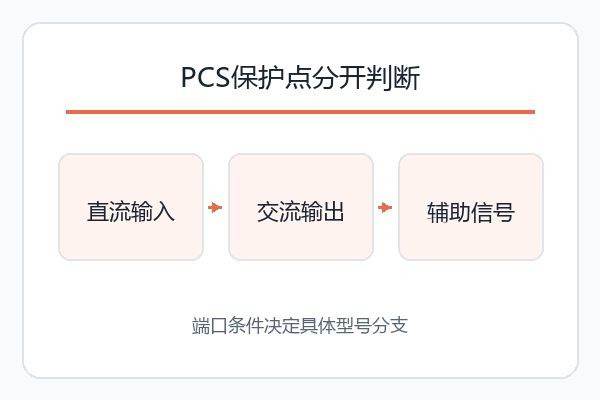

储能PCS的浪涌保护器设计依据，应从PCS接线与运行条件查起，再逐项对应保护器的用途、额定条件、安装位置和配合要求。设计人员需要把直流输入、交流输出、辅助供电及控制通信分别列清，让每个保护点都能找到自己的输入文件和选型理由。将这份对应关系保存下来，后续询价、样机验证和图纸变更才有共同基础。

一、先从哪张图界定PCS的保护范围？

先看电气一次图和PCS端口说明，标明电池侧直流连接、变流后的交流出线及辅助电源来源。控制与通信接口另建清单，避免把功率回路的保护器选型直接写到信号线上。图纸中的每一只SPD都应关联明确端口，说明它保护的设备与连接方向。

同一储能柜可能存在几种不同电压和接地关系。“用于储能”只说明应用场景，具体设计还需要设备制造商给出运行范围、异常工况和接口耐受要求。图纸暂缺的输入，先列成设计问题，由相应专业补齐，再形成型号决定。这样能把需要讨论的技术问题具体化。

二、直流侧为何要查用途与故障条件？

电池侧的直流供电和故障条件需要单独分析。核对SPD资料时，先看该型号是否明确支持本项目的储能回路，再看持续运行电压、保护模式、预期短路条件以及断开和后备保护安排。产品名称中的电压数字只是定位线索，设计值仍应来自具体型号技术文件。

易造直流浪涌保护器提供相应产品分支，项目比较时应区分光伏用途与储能用途。光伏样本中的Ucpv、接线形式或外置熔断器条件，只对其注明的对象和条件成立。设计负责人应要求供方说明拟用型号与本项目直流条件的对应关系，把适用依据放在技术协议内。

三、交流输出与辅助电源怎样分别落图？

交流侧先核对配电制式、持续电压、接地方式和设备端绝缘耐受，再结合安装位置及既有保护安排确定SPD类型和参数。交流输出与辅助供电来源不同，选型表中就应有不同记录。线路较长、跨柜或与上级SPD配合时，还需交代保护层级与连接条件。

易造二级浪涌保护器可作为交流分配电位置的候选分支之一，实际选择须落实到具体型号。设计人员比较Up、放电电流等指标时，应同时保留测试波形和保护模式，便于解释设备端保护目标。接线长度、导体路径和后备保护也属于安装设计内容，应与器件参数一起复核。

四、设计审查记录怎样支持后续变更？

建议用“保护点—输入文件—候选参数—待落实事项”建立简表。记录设备图纸及技术文件版本，让采购和测试人员能够还原当时的判断。设计依据里还应写清谁提供输入、谁确认器件条件、谁批准回路变更，避免把职责留成口头约定。

样机阶段若更换电池平台、PCS规格、供电方式或柜内布局，应回到对应保护点复查，而不是只替换物料编码。变更记录说明受影响的电压、短路与安装条件，并保留验证结论。对暂未改变的端口，可引用原设计记录，减少无效重复，也使复查范围更清楚。

设计依据还可以用一次端口变化来检验完整性。例如，项目将辅助电源改由另一配电支路供给时，应能从记录中找到受影响的SPD、原输入条件和需要重新判断的配合关系。这个例子是设计核对方法，不代表任何已发生项目。能沿记录说明变更影响，比堆积一组没有位置关系的参数更便于交付。

对系统文件和器件文件分别标识版本，也有利于处理样机到量产的差异。供应商回复应围绕最终回路条件，测试团队采用相同版本；已有结论的适用条件发生变化时，先明确影响范围，再决定补充验证内容。

五、常见问题（FAQ）有哪些？

1. PCS整柜能否共用一张SPD参数表？

可以使用一张总表，但应按端口分别记录。交流、直流与信号的条件和证据分栏，才能看清每个物料对应的回路。

2. 选型表写了系统电压还缺什么？

还需明确运行范围、接地关系、安装位置及故障条件。相关输入由设备与设计专业提供，再与具体型号的使用条件对应。

3. 型号被替换时哪些资料要一起更新？

更新物料清单、接线图和技术协议中的器件信息；对发生变化的参数与安装条件重新评估，并保留供应商资料版本。

4. 遥信接口要纳入设计依据吗？

项目需要读取SPD状态时，应写明触点形式、接入对象和接线要求。是否配置遥信由实际监控需求和具体型号决定。

储能PCS的SPD设计依据，应当能够解释每个保护点为何这样配置，并让后续人员沿文件找到答案。建议先把端口、输入条件和器件要求写清，再推进型号比较与样机验证。易造可围绕交直流及信号产品提供对应选型资料；项目应按实际储能条件逐项完成匹配。需要推进PCS配套时，可向易造提供接线图、端口运行条件和目标认证要求，围绕具体保护点沟通候选型号与技术文件。
