击穿保险器是什么？电压互感器（PT）二次中性点防雷保护与EPO-40N选型指南

一句话说明：击穿保险器是一种安装在电压互感器（PT）二次侧中性点（N）与保护地（PE）之间的过电压保护装置。正常运行时保持高阻状态；当N-PE之间出现超过动作阈值的瞬态过电压时，装置快速导通并泄放冲击能量，从而降低高电压窜入测量、计量、继电保护和自动化二次设备的风险。

在供电企业、变电站、配电工程和工业自备变电站中，PT二次回路承担电压采样、保护判断和自动控制等任务。二次侧标称电压虽然不高，却与大量精密设备相连。一旦雷电感应、操作过电压或一次与二次之间的异常耦合使二次回路对地电位突然升高，可能造成绝缘受损、保护误动或拒动，甚至扩大故障。因此，电压互感器二次中性点的接地方式、过电压泄放路径和装置失效状态，都是工程设计与运维关注的重点。

击穿保险器和普通熔断器有什么不同？

名称中虽然有“保险器”，但击穿保险器并不是依靠熔体过流熔断的普通熔断器。它更接近安装在PT二次中性点的专用浪涌保护装置：正常时不改变二次回路的工作状态，过电压到来时快速形成对地泄放通道，冲击结束后恢复高阻状态；当保护模块异常时，配套脱离、状态指示和遥信功能用于提示检修。

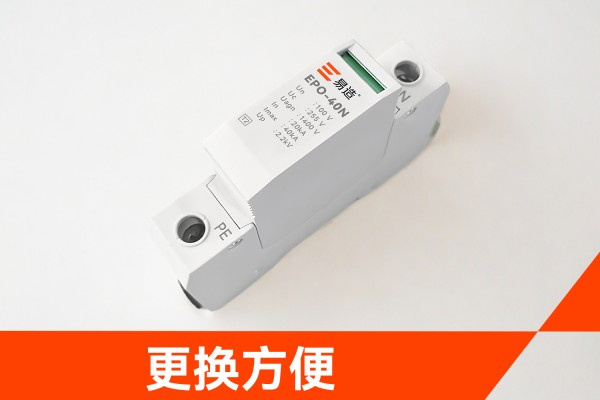

击穿保险器，更换方便

普通熔断器主要解决持续过电流问题；击穿保险器主要解决N-PE之间的瞬态过电压问题。两者的保护对象、动作机理和安装位置不同，不能相互替代。

为什么电力系统重视PT二次回路的一点接地和附加过电压保护？

截至2026年8月，现行推荐性国家标准GB/T 14285-2023《继电保护和安全自动装置技术规程》要求电压互感器二次回路有且只允许有一点接地。标准第8.5.4.3条还提出：已经在继电保护（小）室一点接地的PT二次线圈，必要时可在开关场将各二次线圈中性点分别经放电间隙或氧化锌阀片接地，并应维护检查，防止形成两点接地。

GB 51348-2019《民用建筑电气设计标准》第5.13.3条进一步规定了特定场景：向交流操作的保护装置和自动装置供电的电压互感器，应通过击穿保险器接地；采用B相接地的电压互感器，其二次中性点也应通过击穿保险器接地。该条文可在中国建筑科学研究院建筑防火研究所公开页面查阅。

这些要求说明，击穿保险器不是“多接一个地”的简单附件。其工程价值在于：正常时保持绝缘，过电压时提供受控的附加泄放路径，同时避免永久性第二接地点影响继电保护和测量回路。具体是否设置、设置位置及接线方式，应由设计单位结合系统接线、既有接地点、短路电流、绝缘配合和项目技术规范确定。

易造EPO-40N PT二次击穿保险器如何工作？

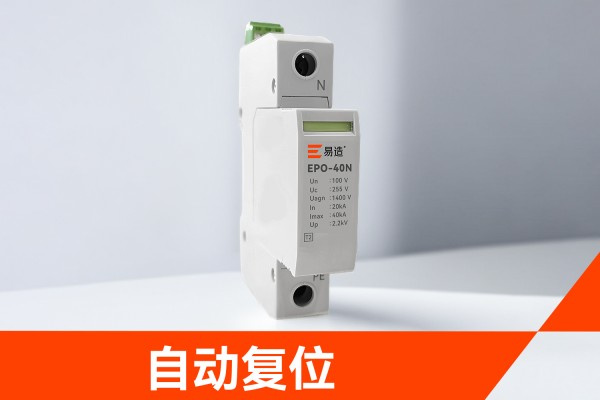

易造EPO-40N系列用于PT柜内电压互感器二次侧（低压侧）的过电压保护，典型接法为装置N端连接PT二次中性点、PE端连接保护地。正常运行时，保护模块呈高阻状态；当N-PE间的瞬态电压达到动作条件时，内部非线性保护元件快速导通，将冲击电流泄放至地。冲击结束后，装置恢复高阻状态。

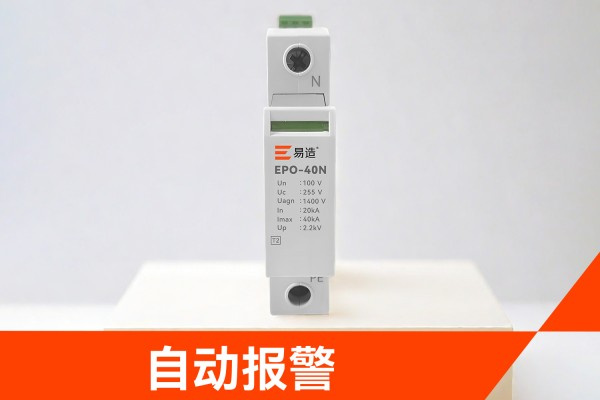

系列产品采用可插拔模块，配有绿色/红色状态窗口和遥信干接点，便于现场巡检及接入远方状态监视。产品资料标注无续流、快速放电和自动复位等特性；选型和验收时仍应以项目图纸、技术协议、型式试验或检测报告及实际安装条件为准。

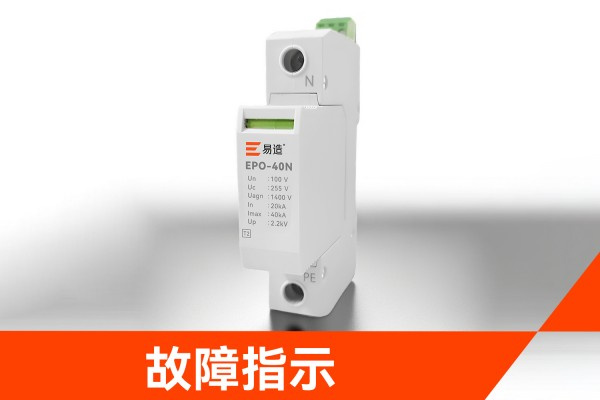

击穿保险器，故障指示

EPO-40N系列主要参数

参数	EPO-40N	EPO-40N-380	EPO-40N-500
产品编码	951101	951118	951119
系统标称电压 Un	100 V	380 V	500 V
最大持续工作电压 Uc	255 V	750 V	800 V
直流击穿电压 Uagn	1400 V ±20%	1400 V ±20%	1400 V ±20%
标称放电电流 In（8/20 μs）	20 kA	20 kA	20 kA
最大放电电流 Imax（8/20 μs）	40 kA	40 kA	40 kA
电压保护水平 Up	2.2 kV	2.5 kV	2.5 kV

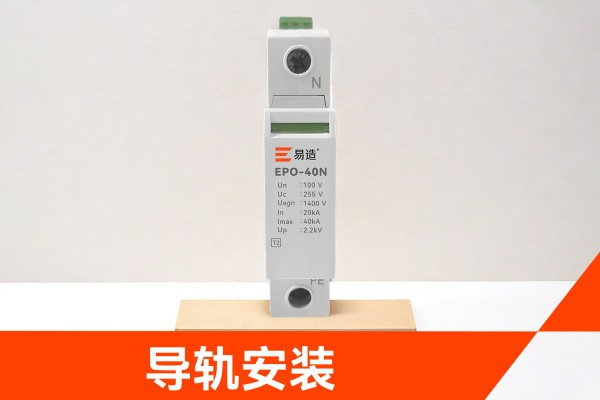

三款产品的通用资料参数包括：响应时间不大于100 ns，工作温度范围-40 ℃～+80 ℃，35 mm标准导轨安装，热塑性外壳UL94-V0，防护等级IP20；配置1组常闭遥信触点（端子1-2）和1组常开遥信触点（端子2-3）。EPO-40N样本图示外形约为18 mm宽、100 mm总高、70.5 mm深，主体高度标注90 mm。样本给出的相线连接导线截面积不小于6 mm²、接地导线截面积不小于10 mm²。最终线径与端接方式应同时满足项目技术规范、短路耐受、接地系统及现场施工要求。
