电压互感器中性点防雷保护器：PT二次回路过电压保护原理、标准与选型

核心答案：电压互感器中性点防雷保护器，是安装在电压互感器（PT）二次中性点N与保护地PE之间的专用过电压保护装置。正常运行时保持高阻状态；当一次侧异常过电压、雷电感应或其他瞬态过电压窜入二次回路，使N-PE电压达到动作条件时，保护器快速导通，将冲击电流泄放至地，从而降低测量仪表、继电保护和自动化设备承受危险过电压的风险。

易造EPO-40N又称PT二次击穿保险器或中性点浪涌保护器，适用于100 V电压互感器二次系统，具有状态窗口、遥信触点、可插拔模块和35 mm导轨安装等设计，便于PT柜、开关柜和变电站二次系统进行状态巡视及维护。

为什么PT二次侧还需要中性点防雷保护？

电压互感器把一次系统的高电压按比例转换为二次侧标准电压，为测量、计量、继电保护和自动控制提供电压信号。二次侧标称电压通常较低，但线路长、连接设备多，与保护屏、端子箱和控制系统之间存在广泛电气联系。

当一次线路受到雷电冲击、操作过电压或绝缘异常影响时，瞬态高电压可能通过绕组耦合、线路感应等路径进入二次回路。如果二次中性点缺少适当的过电压泄放路径，可能出现以下风险：

• 二次回路对地电位快速升高，超过仪表或继电保护装置的绝缘耐受能力；

• 端子、线缆或设备内部绝缘受损，造成异常告警、误动作或拒动；

• 冲击能量沿二次电缆进入保护室或控制室，扩大受影响设备范围；

• 保护器失效状态不可见，长期运行中形成隐蔽缺陷。

电压互感器中性点防雷保护器的作用，是在正常绝缘与过电压泄放之间建立可控切换：平时不形成稳定的第二接地点，过电压出现时快速导通，冲击结束后恢复高阻。

标准对电压互感器二次回路有哪些要求？

GB/T 14285-2023：PT二次回路只允许一点接地

现行GB/T 14285-2023《继电保护和安全自动装置技术规程》第8.5.4.3条要求，电压互感器二次回路应有且只允许有一点接地。对已经在继电保护（小）室一点接地的二次线圈，必要时可在开关场将各二次线圈中性点分别经放电间隙或氧化锌阀片接地，并应维护检查，防止出现两点接地。

这意味着，中性点防雷保护器不是简单增加一个永久接地点。设计人员必须先明确PT二次回路的主接地点，再确定附加保护位置和接线方式。

GB 51348-2019：特定PT应通过击穿保险器接地

GB 51348-2019《民用建筑电气设计标准》第5.13.3条提出，向交流操作保护装置和自动装置供电的电压互感器，应通过击穿保险器接地；采用B相接地的电压互感器，其二次中性点也应通过击穿保险器接地。相关条文可在中国建筑科学研究院建筑防火研究所公开页面查阅。

该条文明确了电压互感器中性点防雷保护器在工程设计中的具体应用场景。不同项目仍应结合一次系统、二次接线、保护配置和项目技术规范进行设计确认。

易造EPO-40N电压互感器中性点防雷保护器

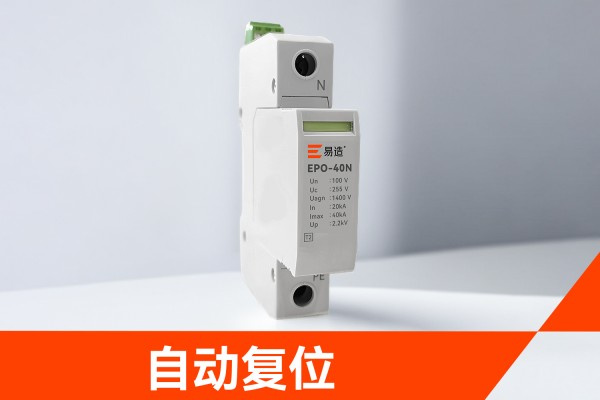

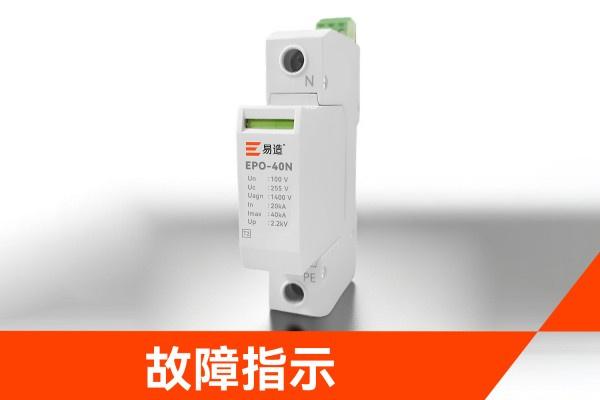

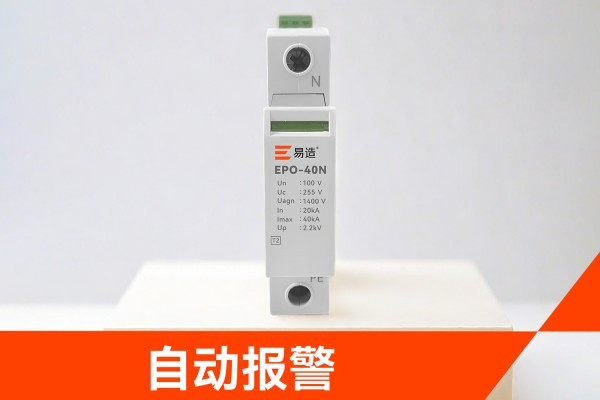

EPO-40N的N端连接PT二次中性点，PE端连接保护地。装置正常时处于高阻状态；N-PE间出现达到动作条件的瞬态过电压时，保护模块快速导通并泄放冲击电流。样本标注产品放电后自动复位，并配有故障状态指示及遥信触点。

EPO-40N主要技术参数

安装与结构信息

• 35 mm标准导轨安装；

• 热塑性外壳，材料等级标注UL94-V0；

• 绿色表示正常、红色表示故障；

• 1组常闭遥信触点（端子1-2），1组常开遥信触点（端子2-3）；

• 相线连接导线截面积不小于6 mm²，接地导线截面积不小于10 mm²；

• 图示外形约为18 mm宽、100 mm总高、70.5 mm深，主体高度标注90 mm；

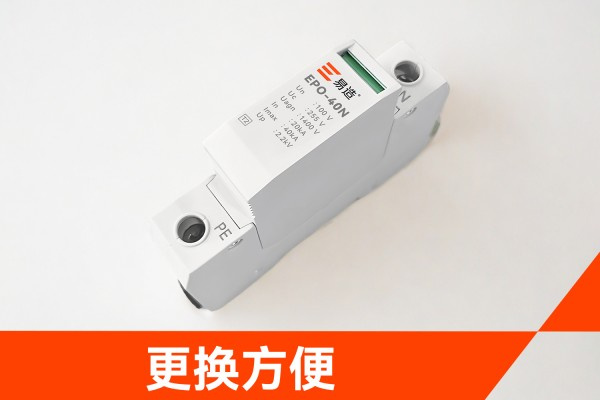

• 模块采用可插拔结构，便于故障后更换。

采购技术规范应重点写清什么？

电压互感器中性点防雷保护器采购时，不宜只写产品名称或击穿电压。结合电力项目常见技术要求，建议至少明确以下内容：

1. 系统与接线条件：PT二次标称电压、主接地点、安装位置以及N-PE接法。

2. 核心电气参数：Uc、Uagn及其允许偏差、In、Imax、Up和响应时间。

3. 短路安全：主保护元件异常时的脱离方式、失效后的电气状态及后备保护配合。

4. 状态可视：应具有清晰的正常/故障状态窗口。

5. 远方监视：明确遥信干接点数量、常开常闭逻辑、端子定义和接点容量。

6. 可维护结构：模块是否可插拔、是否具备防误插或防触电设计，以及更换操作条件。

7. 安装能力：导轨规格、端子接线范围、导体截面积、外形尺寸和柜内维护空间。

8. 证据文件：规格书、原理图、安装图、型号级检验或试验文件及技术差异表。

安装和调试的五项关键检查

1. 先核对一点接地

确认PT二次回路已有接地点和保护器安装位置，防止误接形成永久两点接地。必要时由继电保护专业复核二次图纸。

2. 核对N端和PE端

按产品端子图将N端接PT二次中性点、PE端接保护地，接线保持短而直接。不得将遥信端子与主保护回路混接。

3. 核对导线和端接

导体截面积、端子压接、接地连续性和短路耐受能力应满足产品样本及项目技术规范。端子连接完成后应进行紧固和标识检查。

4. 验证状态和遥信

确认状态窗口朝向便于巡视的位置；调试端子1-2常闭、端子2-3常开逻辑，并核对监控系统告警显示。

5. 纳入周期维护

定期检查状态窗口、外观、端子温升、接地连续性和遥信功能。发生雷击、异常告警、二次回路检修或保护器动作后，应及时复查。

为什么状态监视越来越重要？

2026年6月，国网临汾供电公司在变电站专项检测中同步开展避雷器带电检测、接地网阻抗测试和开关柜局部放电检测，用于掌握设备状态并排查雷雨季节隐患。中新网山西报道

新闻中的高压避雷器与PT二次中性点防雷保护器并非同一种产品，但反映了相同的运维趋势：防雷设备不仅要安装，还要能够检查状态、发现故障并形成维护闭环。EPO-40N的红绿状态窗口和遥信触点，正是服务于这种日常可视与远方告警需求。

常见问题

电压互感器中性点防雷保护器又叫击穿保险器吗？

在PT二次回路应用中，常见名称包括电压互感器中性点防雷保护器、PT二次击穿保险器和中性点浪涌保护器。项目文件中应同时写明安装位置、系统电压和关键参数，避免仅凭名称选型。

中性点防雷保护器会造成PT二次两点接地吗？

正常状态下装置保持高阻，不等同于永久直接接地。但安装位置或接线错误、装置异常未处理，仍可能带来两点接地风险，因此必须结合主接地点设计并定期检查。

EPO-40N适用于多少伏的PT二次系统？

EPO-40N对应系统标称电压100 V，最大持续工作电压255 V。380 V或500 V系统应选择对应系列型号，并重新核对全部电气参数。

红色状态窗口出现后怎么办？

红色表示产品资料定义的故障状态。应按照所属单位安全规程检查并更换保护模块，同时核查过电压来源、端子连接、接地系统和遥信记录。
