T1、T2、T3不是浪涌保护器的质量高低等级,而是不同试验类别、通流能力和保护任务。 T1级SPD主要用于可能承受部分雷电流的线路入口或雷电防护区边界,采用10/350 μs冲击电流进行相应试验;T2级SPD主要限制感应雷和操作产生的浪涌,采用8/20 μs冲击电流试验;T3级SPD通常靠近敏感终端设备,在上级SPD保护基础上进一步限制残余过电压,常使用组合波进行试验。
工业项目不能只凭“总配电装T1、分配电装T2、设备端装T3”机械套用。正确方法是先判断线路可能承受什么浪涌,再结合LPZ雷电防护区、设备耐压、安装距离和上下级能量配合确定SPD类型及参数。
T1、T2、T3表示SPD承担的试验类别和保护任务,不表示产品质量从高到低。
T1级SPD重点处理可能进入系统的部分雷电流;T2级重点处理感应和操作浪涌;T3级用于终端精细保护。
T1级常关注Iimp,T2级常关注In和Imax,T3级常关注组合波开路电压Uoc等参数。
T3不能直接代替T1承受大能量雷电流,T1也不一定能单独把设备端电压限制到敏感设备需要的水平。
多级SPD需要能量协调,不能只把三个不同型号依次装进配电柜。
具体配置还必须同时核对Uc、Up、接地形式、后备保护和接线长度。
在低压电源系统中,SPD可以按照相应试验类别分为T1、T2和T3。工程资料中也常见“Type 1、Type 2、Type 3”或“Ⅰ级、Ⅱ级、Ⅲ级”等表达。

| 类型 | 主要保护任务 | 主要试验特征 | 常见安装区域 | 主要关注参数 |
|---|---|---|---|---|
| T1级SPD | 泄放可能进入系统的部分雷电流 | 10/350 μs冲击电流 | 电源入口、LPZ 0与LPZ 1边界等 | Iimp、Uc、Up、续流及短路配合 |
| T2级SPD | 限制感应雷和开关操作产生的浪涌 | 8/20 μs冲击电流 | 主配电或分配电端、LPZ后续边界 | In、Imax、Uc、Up |
| T3级SPD | 在上级保护后进一步限制终端残余过电压 | 组合波,常涉及1.2/50 μs电压波和8/20 μs电流波 | 靠近敏感终端设备 | Uoc、Up、Uc及与上级SPD的协调 |
这张表是基础框架,不是所有项目的固定安装答案。例如,某个总配电点是否必须安装T1,取决于线路是否可能引入部分雷电流、建筑物防雷条件和设计标准;某个设备端是否需要T3,也取决于上级保护后的实际保护水平、线路距离和设备耐受。
T1级SPD承担的是高能量浪涌的第一道泄放任务。当建筑物或设施可能受到直击雷影响,或者外部线路可能把部分雷电流引入内部系统时,T1级SPD用于在相应LPZ边界将这部分雷电流泄放到等电位连接系统,降低后续线路和设备承受的能量。
10/350 μs是用于模拟具有较高电荷量和比能量特征的雷电冲击电流波形。“10”与“350”描述波形的时间特征,不表示持续350毫秒。T1级SPD通常以冲击电流Iimp标示相应能力。
建筑物低压电源进线处;
从LPZ 0进入LPZ 1的线路边界;
具有外部防雷装置,可能分配部分雷电流到电气线路的设施;
架空线路或其他可能引入雷电流的线路入口;
工业园区、轨道交通、风电、石化等经风险评估需要承担雷电流泄放任务的位置。
不一定。T1级SPD的重点是承受和泄放较高能量,它的电压保护水平、安装位置及接线附加电压未必能满足远端敏感设备的耐受要求。很多系统还需要下游T2或T3进一步限制残余过电压。

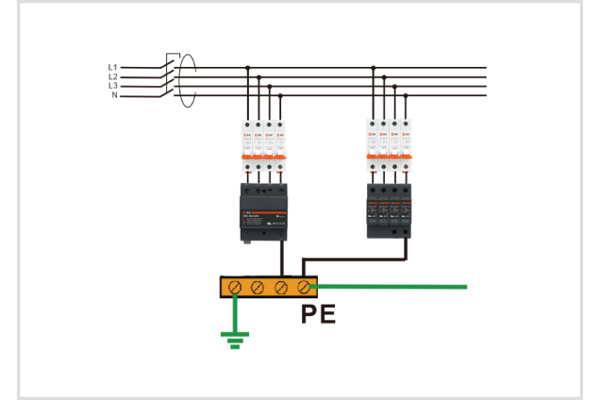

T2级SPD是工业低压配电中常见的保护类型,主要用于限制雷电感应、线路传导和电气开关操作产生的瞬态过电压,也可以承接上级T1动作后的残余浪涌。
8/20 μs冲击电流波形常用于评价T2级SPD对感应类浪涌的通流能力。T2级产品通常关注:
In标称放电电流:在规定条件下可重复承受的8/20 μs冲击电流;
Imax最大放电电流:规定条件下可承受的最大8/20 μs冲击电流;
Up电压保护水平:SPD动作时端子间的电压限制特征;
Uc最大持续工作电压:SPD可持续承受的工频或直流电压。
建筑物主配电柜或分配电柜;
工业车间、设备区域或楼层配电箱;
从LPZ 0B进入LPZ 1,主要面对感应浪涌的线路边界;
位于T1下游、承担残余浪涌限制的配电层级;
没有直击雷电流引入但存在感应雷或操作过电压风险的位置。
T2不是“T1的低配版”。在不需要承担部分直击雷电流的配电点,合适的T2可能正是对应风险和安装位置的正确选择。
T3级SPD用于终端精细保护,通常安装在敏感设备附近,并在上级T1或T2已经降低浪涌能量的基础上,进一步限制设备端的残余过电压。

PLC、DCS和SIS控制器;
工业计算机、服务器和网络设备;
精密仪表、传感器和数据采集设备;
UPS输出端或特定敏感负载附近;
智能楼宇控制、安防和监控设备;
其他冲击耐受水平较低的终端设备。
T3的设计任务是处理上级保护后的较低能量浪涌,并非承担可能进入系统的部分雷电流。把T3直接放在高能量入口位置,可能超出其规定的通流和能量承受能力。
通常终端保护需要靠近被保护设备,但仍应按照产品要求和系统设计安装。还要考虑设备电源形式、接地参考、插座或导轨结构,以及上级SPD之间的配合,不能只依据物理距离判断。
T1+T2复合型SPD是同时通过T1和T2相应试验、兼顾雷电流泄放与浪涌电压限制任务的产品。它常用于需要T1保护、又希望在同一安装位置获得T2级相关保护能力的场景。
在一个产品或组合单元中承担T1和T2的相应任务;
适合柜内空间、系统结构或项目方案需要复合配置的场景;
可简化部分层级的配置,但不能自动替代所有下游保护;
是否仍需增加T2或T3,要看实际保护水平、线路距离和设备耐受。
需要注意:市场上“一级复合型”“T1+T2”“1+2级”等名称必须以产品实际试验类别、规格书和证书为准,不能只看商品名称判断。
下面是一种便于理解的典型多级配置,不代表所有项目必须完整安装三级:
外部线路/雷电环境 │ ▼ 电源入口或LPZ边界 ── T1或T1+T2 ── 承担雷电流泄放 │ ▼ 主配电/分配电端 ─── T2 ───────── 限制感应及残余浪涌 │ ▼ 敏感设备附近 ───── T3 ───────── 进一步降低设备端残压 │ ▼ PLC、服务器、仪表、变频器等终端设备
| 项目条件 | 可能的配置思路 | 仍需确认的信息 |
|---|---|---|
| 有外部防雷装置,电源线路可能分配部分雷电流 | 入口T1或T1+T2,下游按需配置T2/T3 | 雷电防护类别、分流计算、接地形式、设备耐受 |
| 地下电缆引入,入口主要面对感应浪涌 | 入口或主配电点可评估T2,下游敏感设备按需T3 | 线路环境、建筑条件、标准要求、上级系统 |
| 分散式工业站点或户外新能源设备 | 交直流入口按风险配置T1/T2,控制和通信端口另设相应SPD | 直流电压、雷电暴露、线路长度、信号类型、接地 |

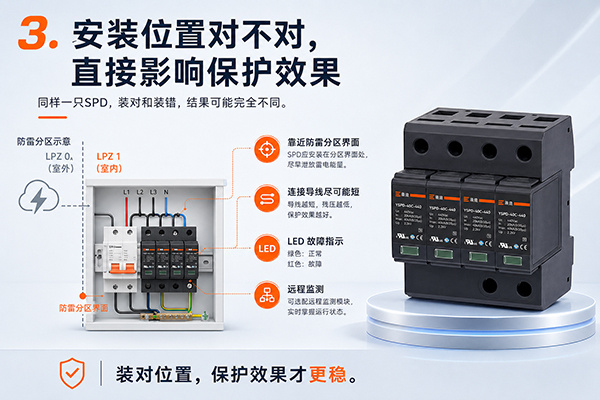

“应该装在哪里”的答案不是由柜子名称单独决定,而是由风险与保护边界决定。同样叫“总配电柜”,不同项目面对的雷电流路径可能完全不同。
多级保护的目标,是让不同SPD按照设计顺序分担能量:上级先处理高能量浪涌,下级再把残余电压限制到设备可承受范围。如果协调不当,可能出现下级SPD承受过多能量、上级SPD未按预期动作,或设备端实际保护水平仍然过高等问题。

能量协调通常要考虑:
上下级SPD的试验类别和动作特性;
Uc、Up、Iimp、In、Imax或Uoc等参数;
两级之间的线路阻抗和安装距离;
是否需要专用退耦或厂家已验证的协调方案;
被保护设备的冲击耐受电压;
接线长度产生的附加电压;
上下级后备保护装置的选择性和配合。
因此,不能用一个固定距离规则覆盖所有SPD组合。若制造商提供经过验证的级联或能量协调方案,应优先按对应规格书、试验资料和设计要求执行。
SPD类型只是选型的第一层。实际工程至少还应核对以下参数:
Uc需要与交流或直流系统的工作电压、接地形式及可能出现的暂时过电压相适配。类型选对但Uc不匹配,仍可能造成误动作、过早劣化或保护不足。
Up需要与被保护设备的冲击耐受电压协调,并考虑接线附加电压。不能脱离测试条件和安装方式只比较铭牌上的Up数值。
T1重点核对Iimp及对应10/350 μs波形;
T2重点核对In、Imax及对应8/20 μs波形;
不同波形下的kA数值不能直接横向比较。

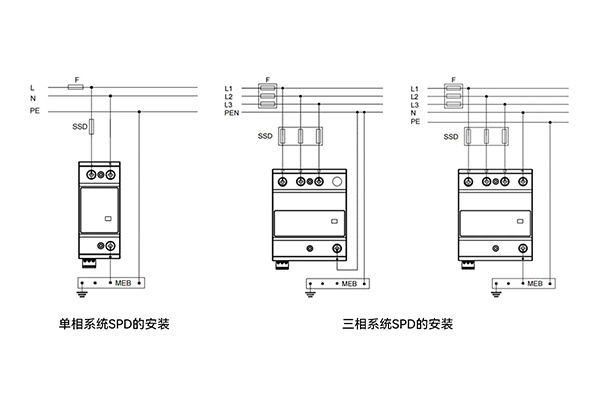

TN、TT、IT系统的连接方式不同;交流、光伏、储能和其他直流系统的电压与故障特性也不同。极数、保护模式、Uc及后备保护都需要匹配。
SPD支路需要根据系统短路条件和制造商要求配置断路器、熔断器或专用后备保护装置。后备保护既要在SPD异常时切除故障,也要与浪涌通流任务相协调。
高温、高湿、盐雾、振动、高海拔和防爆区域会影响产品选择。认证证书和试验报告必须覆盖实际型号和应用条件,不能把某一型号的证书扩大到全部产品。
可按以下顺序完成初步判断:
线路是否可能引入部分直击雷电流?还是主要面对感应雷、线路传导和操作过电压?

线路从哪个LPZ进入哪个LPZ?SPD安装在电源入口、分配电端还是设备端?
系统是交流还是直流?标称电压、最高持续运行电压、接地形式和预期短路电流是多少?
被保护设备的冲击耐受电压是多少?上级SPD和接线附加电压是否能让设备端保持在可接受范围?
根据前述条件确定T1、T2、T3或T1+T2,并核对Uc、Up、Iimp、In、Imax、Uoc和极数。
核对上下级SPD的能量协调、安装距离、后备保护、导线截面和接线长度。
确认状态指示、遥信、备件更换和在线监测需求,避免SPD劣化后长期无人发现。
杭州易造科技有限公司面向轨道交通、石油化工、电力、新能源、数据中心、机场、港口和工业制造等场景,提供交流、直流、光伏、风电、信号及防爆SPD产品。
易造YSPD系列包括T1及T1+T2复合型、T2模块化和T3终端保护产品,并可配套浪涌后备保护装置。产品电压、极数、保护模式、通流参数和认证覆盖范围因型号不同,应依据项目参数和当前规格书进行选择。
对工业客户而言,易造的技术支持重点不是简单推荐“更大的kA”,而是结合线路入口、配电层级、设备耐受、接地形式和后备保护,完成从风险识别到型号配套的系统选型。
不是。T1、T2、T3表示不同试验类别和保护任务,不是质量排名。T1承担较高能量雷电流泄放,T2限制感应和操作浪涌,T3靠近终端进一步限制残余过电压。

不完全等同。工程中常把T1、T2、T3称为一级、二级、三级,但SPD类型应由浪涌风险和LPZ边界决定,不能仅按配电柜的先后编号机械对应。
不一定。若线路可能引入部分雷电流或标准、风险评估要求承担T1任务,应选择T1或T1+T2;如果入口主要面对感应浪涌,可能采用T2。必须结合建筑防雷条件和线路引入方式判断。
可能需要。T1+T2可以在一个位置承担两类试验任务,但远端设备的实际保护水平还受到线路距离、接线附加电压和设备耐受影响。敏感设备附近仍可能需要下游保护。
通常T3用于上级SPD之后的终端精细保护。是否可以单独使用应按产品说明和现场风险判断;在可能出现较高能量浪涌的线路入口,不能用T3替代T1或T2。
不能只看kA数字直接比较。两种波形的持续特征、能量和试验任务不同。应分别依据Iimp、In或Imax以及SPD类型判断,不能把不同波形下的数值当作同一指标排序。
没有一个适用于所有产品组合的统一距离答案。应核对制造商提供的能量协调、级联试验和安装说明;必要时通过线路阻抗或退耦措施实现配合。
GB/T 18802.11—2020《低压电涌保护器(SPD) 第11部分:低压电源系统的电涌保护器 性能要求和试验方法》
GB/T 18802.12《低压电涌保护器(SPD) 第12部分:低压配电系统的电涌保护器 选择和使用导则》
GB 50057—2010《建筑物防雷设计规范》
GB 50343—2012《建筑物电子信息系统防雷技术规范》
杭州易造科技有限公司《浪涌保护器(SPD)产品信息卡》及相关产品规格书
