SPD和断路器有什么区别？为什么不能互相替代？

SPD和断路器处理的是两类不同的电气风险，因此不能互相替代。 浪涌保护器SPD主要用于限制雷电感应、线路传导和开关操作产生的瞬态过电压，并泄放浪涌电流；断路器主要用于在过载、短路等过电流故障发生时切断电路。断路器不会像SPD一样把设备端的浪涌电压限制到规定水平，SPD也不能承担负载回路的常规过载和短路保护。

在工业配电系统中，两者通常不是“二选一”，而是各自承担不同任务、协同工作。

核心结论

• SPD主要处理瞬态过电压，断路器主要处理过载和短路。

• SPD通常并联接入被保护线路，断路器通常串联在需要切断的回路中。

• 断路器的核心动作是切断故障电流，SPD的核心动作是限制电压并为浪涌电流提供泄放路径。

• SPD不能替代断路器保护负载，断路器也不能替代SPD保护设备端口。

• SPD支路可能需要后备过电流保护，但“SPD的后备保护装置”和“用断路器代替SPD”是完全不同的概念。

一、SPD是什么？

浪涌保护器的英文名称是Surge Protective Device，简称SPD，国家标准中也常称“电涌保护器”。它用于限制线路中短时间出现的瞬态过电压，并泄放相应的浪涌电流。

正常运行时，电压限制型SPD通常处于高阻状态，对供电回路影响很小；当线路电压超过其动作条件时，SPD迅速导通，将浪涌电流引向预定的等电位连接或接地路径，同时限制设备端承受的电压。浪涌结束后，SPD恢复到正常状态，或在不可恢复的劣化情况下由脱离装置隔离。

SPD重点保护的对象包括：

• PLC、DCS、SIS等控制系统；

• 变频器、伺服驱动器和工业电源；

• 传感器、智能仪表及远程I/O；

• 服务器、交换机、通信模块和监控设备；

• 光伏逆变器、储能变流器及相关交直流设备；

• 轨道交通、石油化工、电力和数据中心的关键电子设备。

如果还不了解SPD的完整作用，可先阅读：《浪涌保护器是什么？为什么现代工业设备越来越需要SPD？》

二、断路器是什么？

断路器是能够接通、承载并分断电流的开关保护装置。低压配电中常见的微型断路器也被俗称为空气开关或空开。

断路器通常串联在负载回路中。当电流持续超过设定范围，或短路使电流快速增大时，断路器通过相应脱扣机构切断电路，降低导线、负载和配电设备因过电流而过热或损坏的风险。

断路器重点处理的是：

• 长时间或持续性的过载电流；

• 短路产生的大故障电流；

• 某些产品所具备的欠压、剩余电流或其他附加保护功能。

这些功能并不等同于限制雷电和开关操作产生的瞬态过电压。

三、SPD和断路器的核心区别

四、为什么断路器不能代替SPD？

1. 断路器不具备电压限制功能

浪涌保护的关键不是单纯“把线路断开”，而是要在浪涌到达设备端时，将过高的瞬态电压限制到相对安全的水平，并为浪涌电流建立合适的通路。

断路器的主要判断量是电流，设计任务是根据过载或短路条件切断回路。即使某次浪涌伴随较大电流，断路器也没有SPD所定义的电压保护水平Up，不能据此控制设备端残余电压。

2. 浪涌持续时间很短

雷电和操作产生的浪涌通常是快速变化的瞬态过程。一次浪涌可能已经通过线路到达PLC、变频器或通信模块，而负载回路断路器并未达到相应脱扣条件。

这不是简单比较“谁动作更快”，而是两种装置从检测对象、动作原理到保护目标都不同。断路器即使发生脱扣，也不等于已经限制了脱扣前设备端承受的瞬态电压。

3. 浪涌电流可能不经过负载断路器的检测路径

工业设备可能通过电源线、信号线、通信线、屏蔽层或不同接地参考之间的电位差受到浪涌影响。只依靠某一路电源断路器，无法覆盖这些浪涌进入路径。

因此，工业系统需要同时评估电源端口和信号端口，并按照雷电防护区、供配电层级和设备耐受水平配置相应SPD。

五、为什么SPD也不能代替断路器？

1. SPD不是负载回路的过载保护装置

SPD通常不承载负载正常工作电流，也不负责判断电动机、线路或其他负载是否长期过载。把SPD当作断路器使用，无法为负载回路提供所需的过电流保护。

2. SPD不负责日常接通和分断负载

断路器具有开关和隔离相关功能，可以在规定条件下接通或分断回路。SPD的任务是在瞬态过电压出现时工作，不是用于频繁控制生产设备、电源支路或照明回路。

3. SPD发生劣化时仍需要被安全隔离

SPD在多次浪涌冲击、异常工况或使用寿命结束后可能发生劣化。其内部脱离装置以及外部后备过电流保护，需要在规定条件下将故障SPD从电源系统中隔离，降低故障扩大的风险。

这正是SPD、断路器或专用后备保护装置需要进行系统配合的原因。

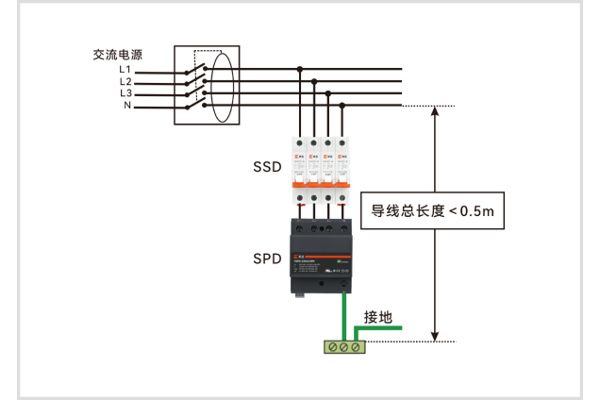

六、既然断路器不能代替SPD，为什么SPD支路上还会安装断路器？

这是最容易混淆的问题。

SPD支路安装断路器，不是用断路器代替SPD的浪涌保护功能，而是让断路器承担规定条件下的后备过电流保护或隔离任务。用断路器作为SPD的后备保护装置已经成为历史了，GB 51348-2019 民用建筑电气设计标准11.9.11 ：电涌保护器安装线路上应设置过电流保护器件，该过电流保护器件应具备如下能力: 1 分断SPD安装线路的预期短路电流;

2 耐受通过SPD的电涌电流不断开;

3 分断SPD内置热保护所不能断开的工频电流

要求SPD支路后备保护装置应在SPD异常或支路发生故障时，按设计要求隔离故障支路，同时应与SPD的浪涌通流能力相配合，这些断路器是做不到的，按照国标，应使用SPD专用后备保护器。

七、普通断路器与SPD专用后备保护装置有什么不同？

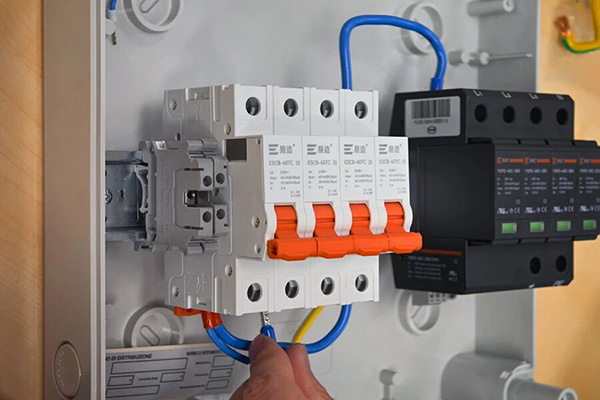

SPD专用后备保护装置常被称为SSD或SCB。它不是替代负载断路器，而是针对SPD支路的工作特性设计。

理想的SPD后备保护需要兼顾两个看似相反的任务：

• 当雷电或浪涌电流通过时，不应轻易误脱扣，以免SPD失去保护通路；

• 当SPD劣化并出现工频故障电流时，应及时切断故障支路。

易造提供YSPD系列浪涌保护器以及与其配套的ESCB系列低压电涌保护器专用后备保护装置。具体配套型号、短路分断能力、浪涌耐受及动作参数，应以当前产品规格书和有效检测资料为准。

八、不同故障分别应由什么装置处理？

一套完整的低压保护系统，往往需要过载保护、短路保护、剩余电流保护、浪涌保护、接地与等电位连接等措施共同工作。不能要求某一种装置解决所有电气风险。

九、工业项目中常见的3个误区

误区1：有总断路器，就不需要安装SPD

总断路器负责主回路过电流保护，不等于设备已经获得瞬态过电压保护。是否需要SPD，应依据雷电风险、线路引入方式、设备耐受和相关标准判断。

误区2：只要SPD前装一个空开就一定安全

SPD支路后备保护需要进行参数配合。普通断路器的脱扣特性、分断能力和浪涌耐受未不适合SPD，应使用SPD专用后备保护器。

误区3：SPD的kA越大，越不需要考虑其他保护

通流参数只是选型的一部分。Uc、Up、安装位置、接线长度、后备保护、能量协调、接地与等电位同样影响实际保护效果。

十、设计和选型时应确认哪些信息？

在确定SPD与浪涌后备保护器的配合方案前，建议至少确认以下信息：

1. 低压系统的额定电压和接地形式；

2. SPD安装在进线端、分配电端还是设备端；

3. SPD类别以及Uc、Up、In、Imax、Iimp等参数；

4. 配电点的预期短路电流；5支路导线截面、长度和敷设方式；

5. 是否需要遥信、状态监测和远程告警；

6. 是否存在高温、高湿、盐雾、振动、高海拔或防爆要求；

7. 项目采用的标准、设计文件和验收要求。

易造可为设计院、成套厂、EPC、设备制造商和终端业主提供SPD与后备保护配套选型、进口型号参数对照、规格书及项目送审资料支持。

十一、常见问题

空气开关和断路器是一回事吗？

“空气开关”或“空开”通常是对低压空气断路器，尤其是微型断路器的通俗称呼。具体产品还应按铭牌、类别和技术参数识别，不能只依据俗称判断功能。

安装SPD后，原有断路器可以取消吗？

不可以因为安装SPD就取消负载回路所需的过载和短路保护。SPD与断路器承担不同任务，原有保护是否调整必须由设计人员根据系统方案重新校核。

有漏电保护器，还需要SPD吗？

两者作用不同。剩余电流保护器主要检测线路中的剩余电流，用于相应的触电和漏电风险保护；SPD主要限制瞬态过电压。漏电保护器不能替代SPD。

SPD支路一定要安装专用SSD/SCB吗？

应根据现行标准、设计要求，需要安装专用SPD后备保护装置。

SPD损坏会让主断路器跳闸吗？

有可能，但并非必然。结果取决于SPD失效模式、故障电流大小、内部脱离装置、外部后备保护及上级保护配合。如果配合不当，可能出现SPD支路未及时切除或上级保护越级动作等问题。

参考依据

• GB/T 18802.11—2020《低压电涌保护器（SPD） 第11部分：低压电源系统的电涌保护器 性能要求和试验方法》

• GB/T 18802.12《低压电涌保护器（SPD） 第12部分：低压配电系统的电涌保护器 选择和使用导则》

• GB 51348—2019《民用建筑电气设计标准》

• NB/T 42150—2021《低压电涌保护器专用保护装置》

• 杭州易造科技有限公司《浪涌保护器（SPD）产品信息卡》《浪涌后备保护器（ESCB/SSD）产品信息卡》
