家都知道，为了更好的保护设备，在某些场合需要安装多个浪涌保护器（SPD）逐级削弱浪涌的能量和限制过电压至被保护设备能耐受的范围之内，我们先来了解一下各级浪涌保护器的工作分配：

1.总配电柜安装第一级浪涌保护器，吸收从变压器过来的大部分浪涌能量；

2.分配电柜安装第二级浪涌保护器，进一步降低**级钳制浪涌保护器泄放后的残压；

3.机房等重要设备前，安装第三级浪涌保护器，将残压限制到设备可以耐受的水平。

而各级SPD之间能否顺利协调配合工作是有条件的，就是两级SPD之间需要存在一定的阻抗，于是就有了SPD对安装距离的相关要求。

国家标准GB 50343-2012第 5.4.3中提到：“当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于 10m、限压型浪涌保护器之间的线路长度小于 5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制”。

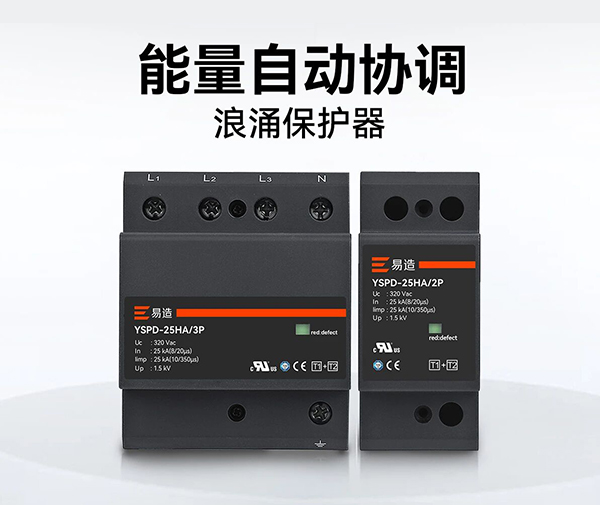

为了简化安装流程，易造成功研发出自动协调配合型SPD，该产品在不增加退耦装置的情况下就能实现自动协调配合工作。这使得设备安装和保护更加便捷，为用户提供了全新的使用体验。

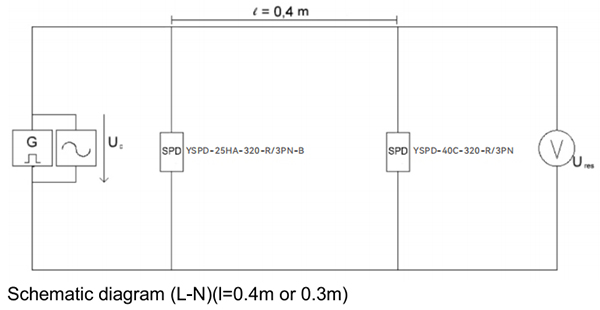

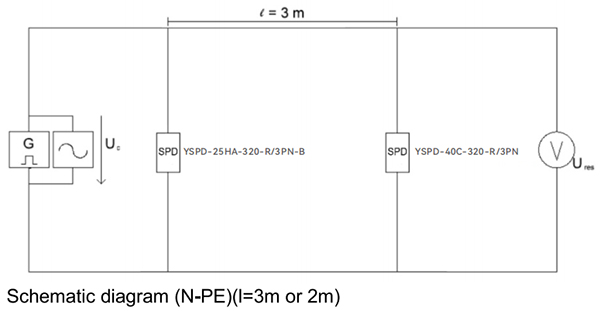

1.近期，一位客户向我们咨询如何证明我们的浪涌保护器具有能量自动配合功能。我们立即进行了一系列试验，并提供了详细的试验报告，以T1 SPD型号为YSPD-25HA-320-R/3PN-B（Up为1.5KV）和T2 SPD型号为YSPD-40C-320-R/3PN-B（Up为1.2KV）为例，将这两个型号SPD分别以2m，3m，0.3m和0.4m的安装距离并联安装在同一线路上，安装及连接原理图如下:

分别在T1 SPD的前端线路上输入一系列模拟雷电（10/350us）0.1Iimp、0.25Iimp、0.5Iimp、0.75Iimp、1.0Iimp，Iimp=25KA,为T1 SPD参数。通过检测从T2级SPD输出残压是否低于其Up值判断二者SPD是否协调配合工作。

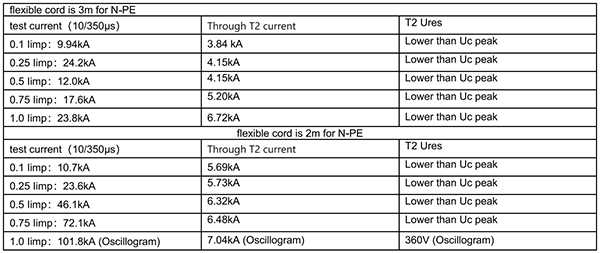

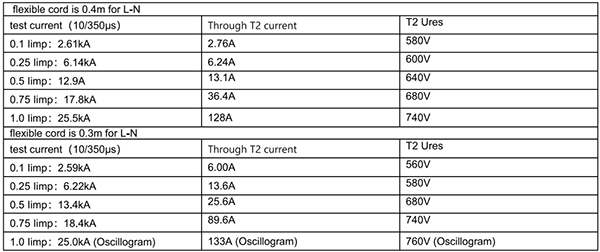

2.下表数据为各系列雷电流经安装距离为0.4m（L-N保护）和3m（N-PE保护）的两级SPD泄流时，T2 SPD前端雷电流和T2 SPD两端的残压最大值，从数据中可以看出通过T1 SPD泄流后，T2 SPD前端线路上雷电流大幅度降低，同时T2 SPD两端残压也是仅仅几百伏，甚至是低于T2 SPD的Uc值，说明两级SPD之间已自动协调工作，达到设备被保护效果。

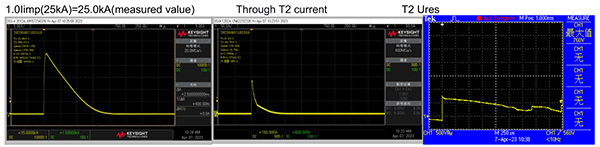

还可以通过观察电流波形图直观清晰的看出线路上雷电流的变化过程和过电压的限制过程。为了大家更好的理解，我截取出试验中雷电流经过T1 SPD和T2 SPD时，线路中雷电流变化波形图和T2 SPD两端残压变化波形图的静态图以供参考。

试验结果表明，即使在4m安装距离内，两级浪涌保护器也能够自动协调配合，将雷电能量有效降低，确保设备的安全运行。

自动协调配合型浪涌保护器的成功研发和试验结果证明了易造电源浪涌保护器在设备保护方面的卓越性能，无需繁琐的安装步骤和额外的退耦装置。易造复合型浪涌保护器不仅具备能量自动配合功能，还兼具无续流、无漏电流、体积小的特点，一步到位保护设备。选择易造浪涌保护器，让您的设备远离电力波动的威胁，安心运行于各种工作场景中。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
