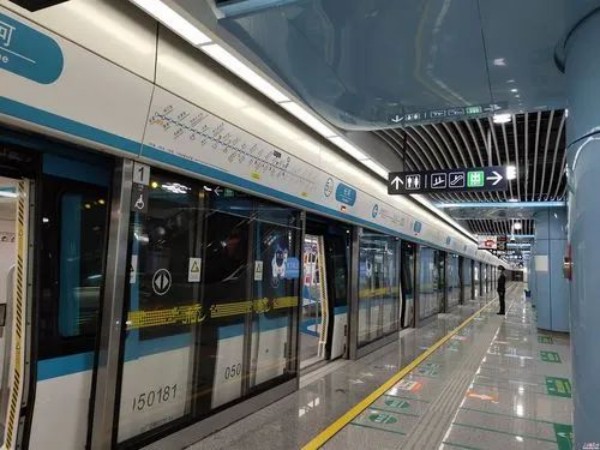

杭州地铁5号线开关柜与环控柜防雷选型中，某电气成套厂商面临I类试验高通流量、环控柜无续流安全性及CQC认证准入三重要求。易造I+II级复合SPD与专用后备保护器组合方案于2018年入围杭州地铁品牌库，项目累计部署300余套，竣工至今零故障。

一、项目背景与挑战

杭州地铁5号线某电气成套厂商承接开关柜与环控柜集成供货，防雷系统须同时满足GB 50057-2010、GB 50343-2012、GB 51348等规范，并通过杭州地铁品牌库CQC认证评审。

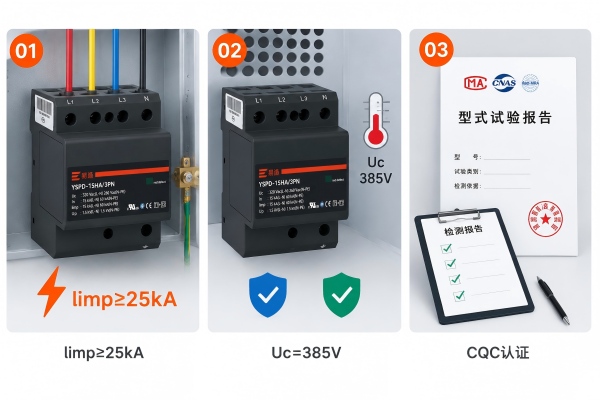

三项核心难题：

1.开关柜进线端须满足I类试验Iimp≥25kA（10/350μs），同时Up≤1.5kV，纯开关型或纯限压型SPD无法兼顾

2.环控柜Uc=385V系统要求无续流、无漏电流，传统断路器和熔断器无法在SPD劣化时3A速断，存在起火盲区

3.品牌库准入要求CQC认证+型式试验报告+配合参数声明一次性齐备，缺一不可

二、解决方案

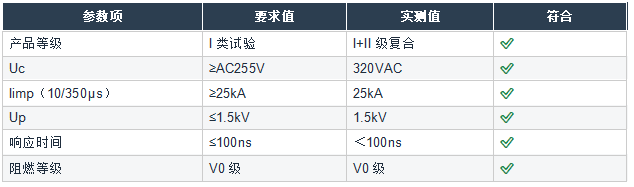

开关柜：YSPD-25HA-320-R/1PN（I+II级复合型）

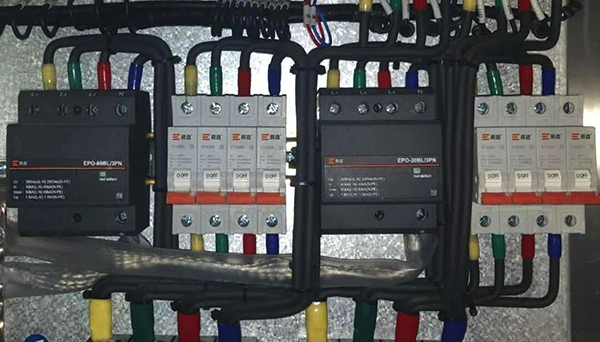

环控柜：YSPD T2系列（385VAC）+ ESCB专用后备保护器

T2级SPD实测Up=1.8kV（优于要求2.0kV），配套ESCB-80TB后备保护器：工频电流>3A时10ms内速断（vs C32断路器>30ms、熔断器>60ms），耐受80kA雷电流不误脱扣，短路分断Icn=100kA。

资质交付

提供TUV/CE/CQC认证证书、型式试验报告、SPD与ESCB配合参数声明及原厂授权书，2018年一次性通过杭州地铁品牌库全部评审。

三、项目成果

四、浪涌保护器选型原则

1.开关柜进线端选复合型SPD，兼顾I类通流与低残压

纯开关型残压高，纯限压型不满足10/350μs试验，复合型是**路径。

2.后备保护必须用专用SSD，断路器有3A速断盲区

SPD劣化时漏电流可能低于断路器瞬动阈值，ESCB在3A即10ms速断，消除起火隐患。

3.地铁品牌库项目，资质文件与产品性能同等重要

CQC证书、型式试验报告、原厂授权书缺一不可，建议立项初期即核验。
