PT二次接地保护器是什么？作用、选型与EPO-40N系列参数详解

在电压互感器二次回路的设计、采购和检修过程中，同一种保护装置经常会出现多种名称，例如PT二次接地保护器、PT二次击穿保险器、电压互感器中性点防雷保护器、PT中性点浪涌保护器、二次过电压保护器以及击穿保险器等。

这些名称的侧重点略有不同：有的强调安装位置，有的强调接地方式，有的强调过电压泄放功能。本文以“PT二次接地保护器”为主要名称，介绍其作用、工作原理、选型方法以及易造EPO-40N系列的技术参数。

一、PT二次接地保护器是什么

PT是电压互感器的常用英文简称。电压互感器负责将一次系统的高电压按比例变换为测量仪表、继电保护和自动装置可以使用的二次电压，同时实现一次系统与二次系统之间的电气隔离。

PT二次接地保护器是一种安装在电压互感器二次侧中性点N与保护地PE之间的过电压保护装置。

正常运行时，保护器不应影响电压互感器二次回路的测量和保护功能；当异常过电压达到动作条件时，保护器迅速建立对地泄放通道，将过电压能量导入接地系统，从而降低一次侧异常高电压窜入二次回路后对继电保护装置、测量仪表、控制设备和工作人员造成伤害的风险。

因此，PT二次接地保护器并不是普通熔断器，也不是简单地将PT二次中性点永久短接到地，而是针对中性点与地之间异常过电压设置的保护元件。

二、为什么电压互感器二次侧需要接地保护

电压互感器虽然能够隔离一次高压系统和二次回路，但在绝缘损坏、雷电过电压、操作过电压或者异常感应电压等情况下，仍可能出现危险电压进入二次回路的风险。

如果缺少相应的泄放措施，可能带来以下问题：

1. 二次回路对地电位异常升高，威胁继电保护、测控和计量设备。

2. 造成二次元件绝缘损坏，扩大一次故障的影响范围。

3. 影响保护装置采样结果，严重时可能引起保护误动作或拒动作。

4. 对检修、试验和运行人员构成人身安全风险。

《民用建筑电气设计标准》GB 51348-2019在二次回路相关条文中提出：向交流操作的保护装置和自动装置供电的电压互感器应通过击穿保险器接地；采用B相接地的电压互感器，其二次中性点也应通过击穿保险器接地。

在实际工程中，还要同时遵守电压互感器二次回路一点接地的设计原则。安装PT二次接地保护器时，不能因为增加保护器而形成未经设计的第二接地点。

三、PT二次接地保护器还有哪些名称

市场上常见的相关名称主要包括：

• PT二次接地保护器： 突出产品安装在PT二次侧及其接地保护用途。

• PT二次击穿保险器： 沿用电气设计规范和传统工程图纸中的“击穿保险器”名称。

• 电压互感器中性点防雷保护器： 强调中性点对地以及雷电过电压防护。

• PT中性点浪涌保护器： 强调装置对浪涌过电压的泄放能力。

• PT中性点保护器： 较为简化的市场叫法。

• 二次过电压保护器： 应用范围可能更宽，采购时需要确认是否专用于PT二次侧。

• 电子式击穿保险器： 常用于区别传统放电间隙型击穿保险器。

这些名称在部分项目中可能指向同一类产品，但并不能仅凭名称判断参数是否相同。选型时仍应核对系统电压、最大持续工作电压、击穿电压、电压保护水平、放电电流、接线方式和安装位置。

四、PT二次接地保护器与其他保护装置的区别

1. 与CT二次过电压保护器不同

CT是电流互感器。CT二次过电压保护器主要用于防止电流互感器二次开路产生危险高电压；PT二次接地保护器则用于电压互感器二次侧中性点对地的异常过电压保护。

两者保护对象、故障机理和接线方式不同，不能相互替代。

2. 与一次消谐器不同

一次消谐器通常用于抑制电压互感器与系统电容形成的铁磁谐振。PT二次接地保护器主要处理进入PT二次侧的异常对地过电压，不能替代一次消谐器。

3. 与普通低压浪涌保护器不同

PT二次接地保护器需要结合电压互感器二次回路的正常工作电压、一点接地要求和继电保护系统特点进行选型，不能简单使用普通低压配电浪涌保护器代替。

五、易造EPO-40N系列PT二次接地保护器

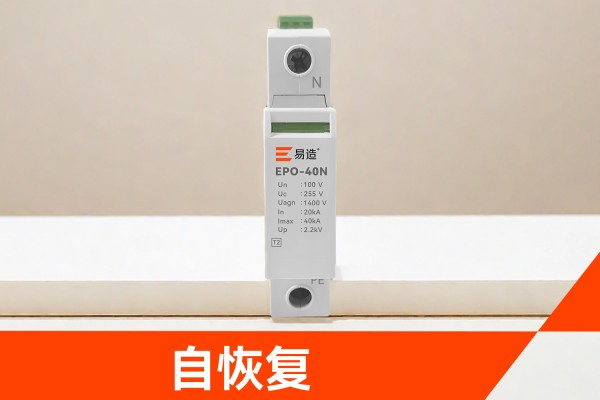

易造EPO-40N系列用于电压互感器二次侧中性点N与保护地PE之间的过电压保护。产品样本标注具有无续流、残压低、放电快、故障状态指示、辅助遥信触点和可插拔模块等特点。

该系列提供三种系统电压版本：

三种型号的共同参数包括：

• 标称放电电流In：20kA，8/20μs。

• 最大放电电流Imax：40kA，8/20μs。

• 响应时间：不大于100ns。

• 工作温度：-40℃～80℃。

• 工作状态指示：绿色/红色。

• 相线连接导线：不小于6mm²。

• 接地导线：不小于10mm²。

• 遥信触点：1组常闭触点和1组常开触点。

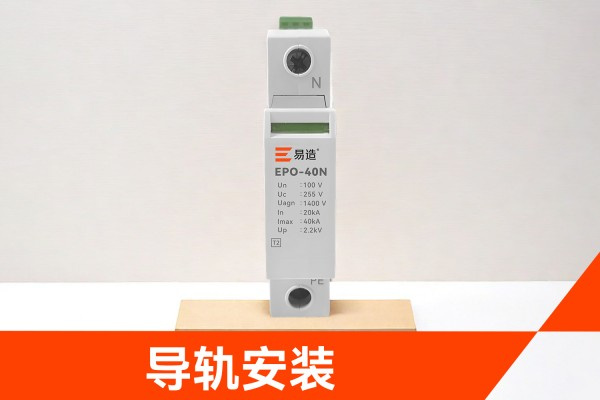

• 安装方式：35mm标准导轨。

• 外壳材料：热塑性阻燃材料，样本标注UL94-V0。

• 防护等级：IP20。

• 样本标注分类：EN 61643-11 Type 2、IEC 61643-11 Class II。

从样本尺寸图看，产品模块宽度约18mm，总高度约100mm，主体安装高度约90mm，深度约70.5mm。项目选型时应根据开关柜、PT柜或端子箱内部空间核对实际安装尺寸。

六、三种型号应该怎么选择

选择PT二次接地保护器时，不应简单地认为电压越高越好，而应根据二次回路的正常工作电压、可能出现的持续电压以及项目设计图纸进行匹配。

EPO-40N

适用于系统相对地标称电压为100V的应用场景，最大持续工作电压为255V，电压保护水平为2.2kV。对于常见的电压互感器100V二次回路，应优先根据实际接线方式和项目技术规范核对该型号。

EPO-40N-380

适用于系统相对地标称电压为380V的应用场景，最大持续工作电压为750V，电压保护水平为2.5kV。

EPO-40N-500

适用于系统相对地标称电压为500V的应用场景，最大持续工作电压为800V，电压保护水平为2.5kV。

若最大持续工作电压选择过低，保护器可能在正常波动或暂时过电压下误动作；如果选择过高，又可能降低对后端二次设备的保护效果。因此，型号选择应以设计图纸、正常运行电压、暂时过电压水平和被保护设备绝缘耐受能力为依据。

七、安装PT二次接地保护器应注意什么

1. 遵守二次回路一点接地原则

应根据设计图纸确定保护器的安装位置和接地点，避免未经设计的多点接地。多点接地可能在不同接地点之间形成电位差和环流，影响继电保护采样和动作可靠性。

2. 正确连接N端和PE端

保护器应按照产品接线图接入电压互感器二次中性点N与保护地PE之间。接地导线应尽可能短直、连接牢固，并符合样本规定的导线截面积要求。

3. 核对遥信触点逻辑

EPO-40N系列样本标注1、2端子为常闭触点，2、3端子为常开触点。接入继电保护室或监控系统前，应核对正常、故障和断线状态下的信号逻辑。

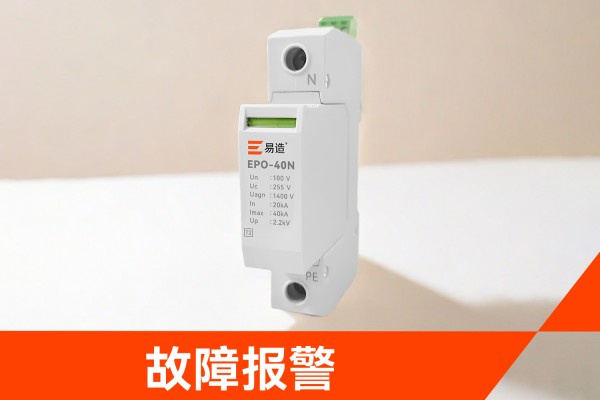

4. 检查状态指示窗口

运行维护人员应定期检查绿色/红色状态指示。发现故障指示、模块松动、外壳损伤或者遥信异常时，应按照现场安全规程退出相关回路并进行检查。

5. 不应在缺少依据时带电插拔

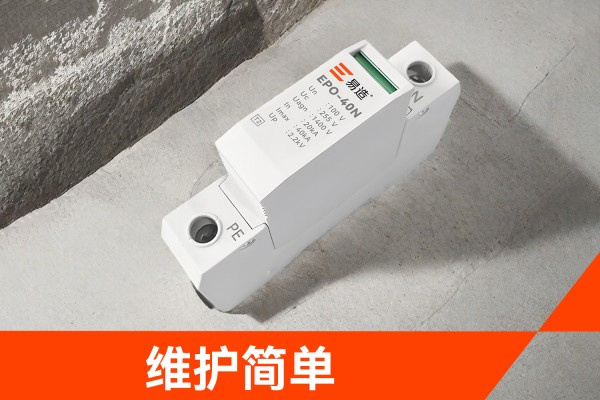

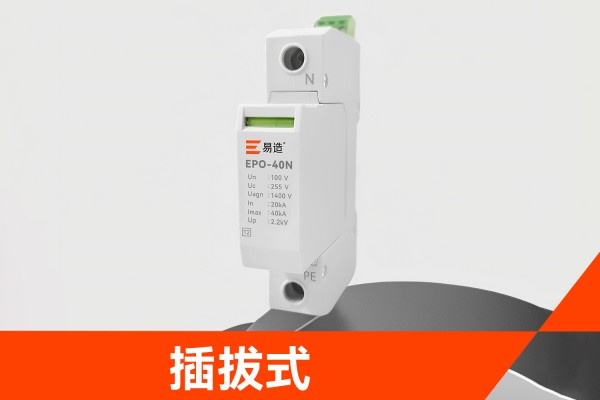

虽然产品采用可插拔模块，便于维护和更换，但能否带电操作应以产品正式说明书、项目操作规程和现场安全措施为准。没有明确依据时，不应擅自带电插拔。

八、招标和采购时重点核对哪些参数

采购PT二次接地保护器时，建议重点核对以下内容：

1. 产品是否明确用于电压互感器二次侧中性点对地保护。

2. Un和Uc是否与实际二次回路相匹配。

3. 击穿电压及允许偏差是否满足项目要求。

4. In、Imax和Up是否有相应检测依据。

5. 是否具有故障状态指示和辅助遥信干接点。

6. 保护模块是否可插拔，维护是否方便。

7. 失效后能否可靠隔离，是否具备相应的防短路或脱扣设计。

8. 外壳阻燃等级、防护等级及工作温度是否满足现场环境。

9. 安装尺寸、导轨方式和接线导线截面积是否符合柜内条件。

10. 产品铭牌、样本、检测报告和投标响应参数是否保持一致。

不同项目的招标技术要求并不完全相同，不能把某一份招标文件中的型号、尺寸或最大放电电流直接套用到所有工程。投标时应逐项填写技术响应表，并如实列出差异。

九、结语

PT二次接地保护器是电压互感器二次回路中的重要过电压保护元件。它也可被称为PT二次击穿保险器、电压互感器中性点防雷保护器、PT中性点浪涌保护器或二次过电压保护器，但无论采用哪一种名称，选型的核心始终是系统电压匹配、保护水平适当、接地方式正确以及运行状态可监测。

易造EPO-40N系列提供100V、380V和500V三种系统电压版本，可根据电压互感器二次回路、项目图纸和招标技术规范选择相应型号。如需进行型号匹配，应同时提供二次接线图、正常运行电压、接地方式、柜内安装空间及遥信要求，以便完成准确选型。
