符合ul认证的浪涌保护器买回项目现场后，能否真正达到样机送检状态下的防护效果，**一公里取决于安装施工的合规性。UL 1449第5版对SPD的安装位置、接线长度、接地路径有明确的推荐做法，但海外现场仍然有相当比例的项目因施工不规范导致SPD失效或保护失败。易造防雷YSPD在端子设计、模数尺寸、接线指引方面对UL推荐做法做了配套支持。

一、UL推荐的SPD接线长度上限

UL 1449第5版指出：SPD到主回路的引线越短越好，推荐总引线长度不超过500mm。引线每延长100mm，浪涌通过时的电感压降会使被保护设备实际承受的电压上升数百伏，远高于SPD标称的Up电压保护水平。

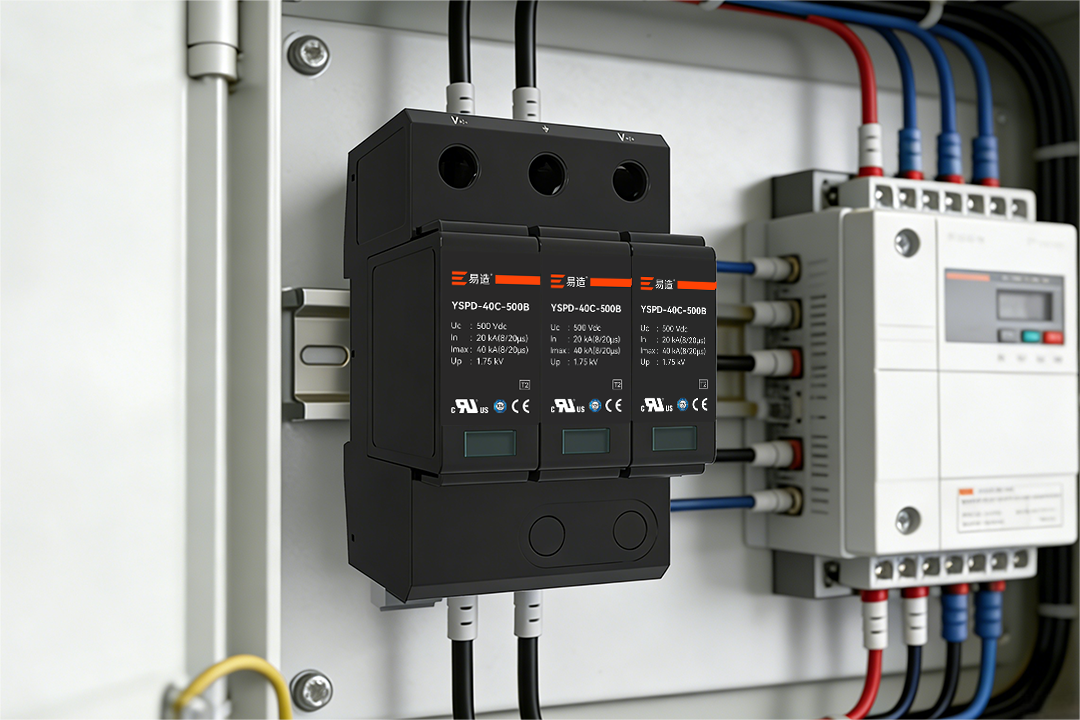

易造YSPD系列宽度严格按2/4模数标准化设计，进出线端子分布在模块上下两端，便于安装时把SPD贴近被保护母线，将引线长度压缩至UL推荐范围内。端子最大接线面积25平方毫米单股或软线，最小1.5平方毫米，剥线长度10毫米，扭矩3牛米，海外电工可直接按铭牌标识快速接线，无需查工程手册。

二、接地路径的UL合规要点

SPD的PE端子到大地的接地路径如果阻抗过高，泄放的浪涌电流会在接地线上形成反向压降，把电位推回被保护设备。UL推荐SPD的PE引线尽量直接，避免穿越多个端子排，且优先就近接入主接地汇流排。

易造YSPD的PE端子位置在模块底部边缘，与上方的相线端子物理隔离，柜内布线时PE线可以直接走捷径到接地铜排，不与相线交叉。这一布局对应UL 1449现场安装指南中关于"SPD接地线最短路径"的推荐。

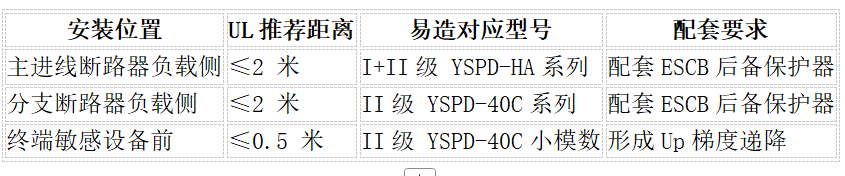

三、与主回路开关电器的配合距离

UL推荐SPD应安装在主进线断路器的负载侧，与主断路器之间的距离不超过2米；超过这个距离需要做引线长度衰减计算，必要时在远端再加一级SPD做补偿。

订单交付时，易造可根据客户提供的配电柜单线图反馈推荐安装位置：总进线断路器负载侧立即配置I+II级YSPD-HA系列，下游分支断路器负载侧分别配置II级YSPD-40C系列，形成主从两级Up梯度递降。这种布置同时符合UL推荐与IEC 61643的多级保护原则。

四、海外现场常见的3类UL合规违反

**类：接线过长。SPD距离主母线超过1米的情况非常普遍，往往是为了把SPD放在柜门侧便于巡检。这种安装会让SPD保护效果折损30%以上。

第二类：未配后备保护器。一些现场只装SPD不装ESCB后备保护器，相当于跳过了UL 1449第5版对SPD失效安全切除的强制要求。这种安装在UL监理审查时会被直接退场。

第三类：N-PE错接。TT系统中错把N接到PE上，相当于人为短路了N-PE模式的SPD，浪涌没有泄放路径。这种错接在监理审查中可能不被立刻发现，但在**次雷击时就会导致设备损毁。

五、易造对安装施工环节的工程支持

针对上述实务问题，易造防雷在订单交付节点提供3项配套支持。

1.配电柜单线图审核：客户提交单线图后，易造工程师在72小时内反馈SPD安装位置建议、接线长度估算、接地路径推荐与与主断路器配合关系审核结果。

2.远程接线指导：海外现场安装阶段，易造工程师可通过视频远程协助电工核对SPD接线、PE路径与后备保护器配置，避免现场误操作。

3.首次上电验证：SPD首次上电后，可通过遥信触点状态确认产品到位且非误装。易造工程师提供首次上电验证清单，运维团队按清单逐项核对即可完成投运验收。

联系易造防雷工程师 · 获取更多UL认证浪涌保护器产品资料。

常见问题

Q1：现场实在做不到500mm引线长度怎么办？

A：可以采用V型接线法（也称凯尔文接线），把SPD的进出线端子分别就近接到主回路的同一节点上，等效缩短引线电感。易造YSPD的双层端子布局直接支持V型接线，可与单线图一并提交易造工程师确认。

Q2：SPD的接地线要不要单独引下？

A：不要单独引下。SPD接地必须就近接入柜内主接地铜排，再由主接地铜排统一引下到大地接地极。单独引下会形成多点接地干扰，违反UL与IEC的等电位连接原则
