有ul认证的浪涌保护器要发挥实际防护效果，不能孤立看一只SPD的Up电压保护水平，而是要把SPD、后备保护器、被保护设备的耐压三者作为一个能量链路系统整体考虑。易造防雷UL证书编号E524566下的YSPD系列同时具备AC TN-S/TT、DC 1000/1500V光伏、信号端口完整产品矩阵，可按系统配套交付，避免现场因型号不匹配产生新隐患。

一、按接地系统选择UL浪涌保护器构型

不同接地系统对SPD构型要求不同。TN-S系统中N线与PE线分开，三相+N模式即3PN构型可同时覆盖共模与差模浪涌；TT系统中N对PE存在浮动电压，要求选用3+1构型即3只相对N加1只N对PE的独立泄放路径；IT系统无N线，选用纯3P构型。

易造YSPD系列在UL证书内同时具备3PN、3+1模式与3P/4P多种构型，工程师按现场实际接地系统对位选用即可。海外光伏并网柜的TT侧与TN-S配电屏侧均可选用YSPD-40C-385-R/3PN完成3+N四模保护，共享35mm导轨与远程告警端子标准，柜内布线习惯一致，便于售后维护团队统一培训。

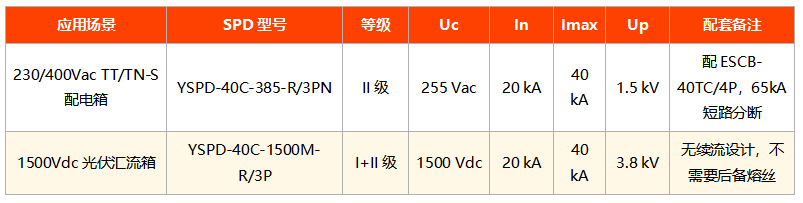

二、UL浪涌保护器与后备保护器的强制配套逻辑

UL 1449第5版要求SPD必须配置具备短路分断能力的后备保护装置。普通断路器在SPD故障短路时分断电弧时间不可控，可能引发起火事故。易造ESCB系列后备保护器与YSPD成对验证，覆盖以下典型配置。

工程师在配置时按下列原则匹配：二级SPD搭配二级后备保护器ESCB-40TC/4P，短路分断能力65kA；后备保护器最小瞬时动作电流Ii必须低于SPD的Imax，否则极端浪涌下SPD还没动作后备已跳，反而切断主回路。易造在工厂出厂前完成成对配合测试，无需工程师二次校验，省去项目现场反复调试的时间。

三、光伏直流UL浪涌保护器的独立配置要求

1500Vdc光伏系统的SPD选型与AC系统逻辑完全不同：Uc必须不低于1.2倍Voc系统电压，且需选用Y型连接拓扑而非L型，确保单极对地短路时不会扩展为相间短路。易造YSPD-40C-1500M-R/3P采用Y型全对称结构，符合UL 1449第5版直流附录要求，可直接用于北美光伏汇流箱与1500V储能PCS的直流侧。

传统直流SPD必须额外配置直流后备保护器，因为直流短路弧无法自然过零熄灭，普通交流熔断器无法可靠切断。易造YSPD直流系列采用无续流设计与电弧隔断技术，故障状态下能在续流形成前自我隔断，因此YSPD-40C-1500M-R/3P不需要额外加装后备熔丝，规格书明确标注后备熔丝不需要。这一设计简化柜内空间布置，并从源头规避熔断器误选型导致的直流弧火灾风险。

四、被保护设备耐压与Up的1.5倍裕量原则

UL Listed SPD的Up值不是越低越好，而是要相对被保护设备的雷电冲击耐压留出1.5倍裕量。例如工业PLC耐压一般为2.5kV，SPD的Up需控制在1.5kV以内才能安全。易造UL系列在N模式下Up实测1.5kV，对应保护2.5kV耐压的电子设备完整满足裕量要求。对于服务器、变频器等耐压1.5kV以下的高敏设备，建议在二级SPD后再叠加一级III类精细保护，形成多级递降的Up梯度。

联系易造防雷工程师 · 系统ul认证的浪涌保护器选型一对一对位方案，把您项目的接地系统类型、被保护设备耐压、直流/交流系统电压发送至易造工程师，快速提供配套方案。

常见问题

Q1：易造UL直流SPD真的不需要配后备熔丝吗？

A：是。YSPD直流系列采用无续流设计与电弧隔断技术，规格书中后备熔丝项标注为不需要。这是易造区别于传统MOV型直流SPD的核心技术。

Q2：TT系统能否直接用3PN的UL SPD？

A：可以。易造YSPD系列3PN型号采用3+1（3+N+PE）保护拓扑，同时覆盖TT与TN-S系统的共模和差模浪涌路径，海外项目监理普遍接受。

Q3：后备保护器和断路器有什么区别？

A：断路器只切断过载/短路电流，分断时间不可控且电弧外泄风险大；ESCB后备保护器专为SPD失效场景设计，毫秒级精准分断，符合UL 1449对SPD配套保护装置的强制要求。
