UL认证的浪涌保护器的选购,不是"找一份产品目录然后下单"那么简单。从识别项目场景、确定SPD分级、核对核心参数、验证认证有效性,到最终供货交付,任何一步偏差都会导致项目返工或合规风险。这篇按真实工程实践的5步链路展开,每一步给出可执行的判断依据。

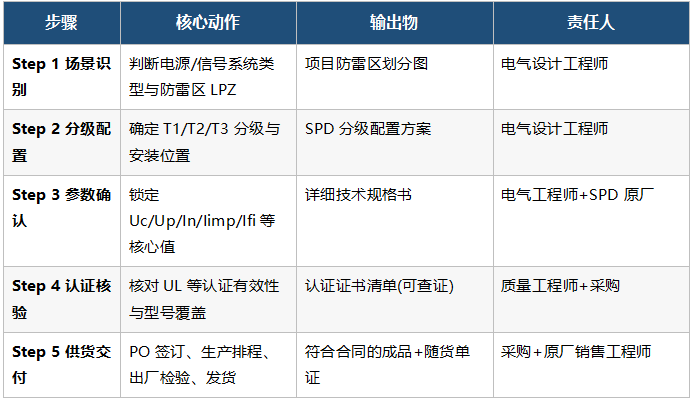

UL认证浪涌保护器选购5步链路全景

场景识别:判断项目电气环境

选购UL认证的浪涌保护器,起点不是看产品,而是看自家项目处在什么样的电气与雷电环境中。三个问题先想清楚:

① 系统类型:这是交流配电(单相230V/三相400V/690V等)还是直流系统(光伏1000V/1500V、储能、轨道交通DC1500V)?是动力配电还是信号/控制系统?

② 接地形式:TN-S / TN-C-S / TT / IT 中的哪一种?接地形式直接影响SPD的接线方式(L-N+N-PE保护模式 vs L-PE保护模式)。

③ 防雷区(LPZ)划分:依据IEC 62305系列标准,设备所在位置属于LPZ 0(直击雷区)、LPZ 1(进线柜)、LPZ 2(分配电)还是LPZ 3(末端)?LPZ越靠前,需要的SPD能量等级越高。

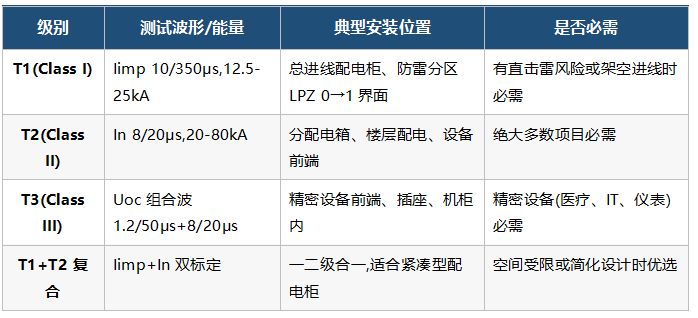

分级配置:T1/T2/T3怎么搭

UL 1449以安装位置定义Type分级,IEC 61643以测试波形定义Class分级。工程选型按IEC逻辑去配,然后回头核对UL Type是否覆盖:

分级之间需要做"能量协调配合"。传统方案需在T1与T2之间加装解耦电感(典型10-15μH),否则上下级SPD动作不同步,会出现T2先动作被烧毁、T1未触发的反向情况。

能量协调的工程实践:易造YSPD系列采用链式放电技术,T1与T2之间无需加装解耦电感即可实现能量自动协调。这一设计减少了配电柜内的元器件数量、降低了故障点,在数据中心、轨道交通等空间受限场景尤其实用。该技术在UL 1449第5版型式试验中已验证。

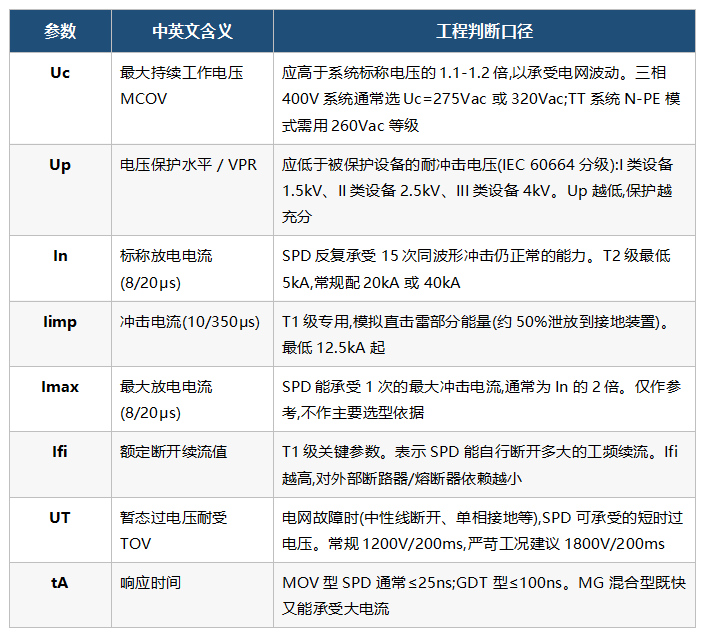

参数确认:8个核心参数的工程含义

市面上UL认证SPD的Datasheet看起来都差不多,真正决定保护效果的是以下8个参数。每项给出工程判断口径:

易造在UT指标上的工程实践:YSPD系列在L-N模式下UT达1800V/200ms,在中性线断线、TT系统单相接地等极端工况下不烧毁、不误动。这一裕量对于电网质量不稳定的海外项目、风电场塔筒、海岛微网等场景具有实际工程意义。

认证核验:UL证书怎么验真

收到供应商提供的UL证书后,核验流程标准化为3个动作:

动作1·官网核验:登录UL Product iQ(iq.ulprospector.com),输入证书File No.,核对显示的Holder Name是否与供货方一致、Issue Date是否在4年内、产品类别是否为Surge Protective Devices。

动作2·型号对照:打开证书Addendum附录(覆盖型号清单),核对你下单的型号是否逐字出现在清单内。Addendum里没有的型号,无论销售如何解释,均视为未在UL覆盖范围内。

动作3·标准编号确认:核验证书引用的标准编号(UL 1449第5版+CSA C22.2 No.269.5-17),这是2024年后北美市场的现行标准组合,旧版第4版即将退出市场流通。

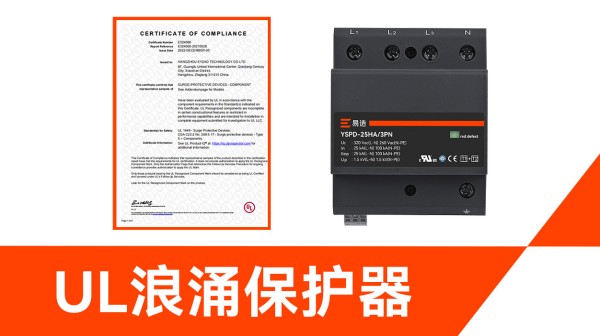

可对照的真实案例:易造的UL证书File No. E524566,Issue Date 2026年3月,标准为UL 1449与CSA C22.2 No.269.5-17联合发证,Addendum覆盖YSPD-25HA、YSPD-40C、YSPD-80B、YSPD-100B、YSPD-120B等核心系列。任何工程师都可在UL Product iQ官网验证。

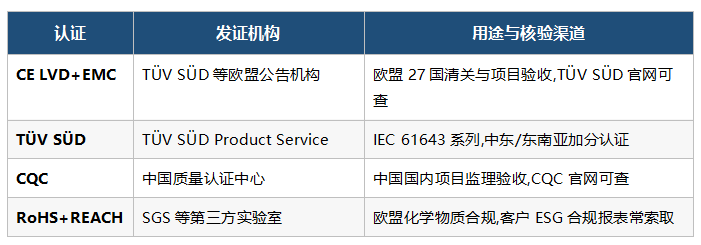

除UL外,工程项目通常要同时核对其他认证,以应对不同的合规场景:

供货交付:从PO到货到的关键节点

选型与认证确认完成,进入采购与交付环节。该阶段的6个关键节点决定项目能否按船期/工期闭环:

1·技术冻结:在PO签订后5个工作日内,供方应提交最终版技术规格书、Datasheet、安装尺寸图、UL证书副本,作为后续生产与验收依据。冻结后任何变更需走变更单流程。

2·生产排程:供方提供按周排产计划,标注每批次的预计完工日。常规型号通常2-4周,涉及UL Follow-Up Service范围内的定制项约4-6周。

3·出厂检验(FAT):重要订单可要求第三方或客户驻厂监造。检验项目至少包括:外观、丝印、UL Mark清晰度、随机抽样冲击测试、绝缘耐压、漏流。

4·包装与发运:出口包装符合ISPM 15国际木质包装标准(IPPC熏蒸标识),外箱标注唛头,内包装防潮防震。提供发运通知书+提单副本+装箱明细。

5·单证齐套:发货同时寄送Commercial Invoice、Packing List、UL证书副本、CE DoC、TÜV测试报告、SGS RoHS/REACH报告、Form A/E原产地证、合格证。

6·收货验收:客户收货后按合同进行外观+随机抽检,发现问题在约定时间(通常7-15天)内书面反馈。无异议视为验收通过,启动质保期。

易造在交付环节的固定动作:关键工序自动化生产+关键参数自动化检测,确保批次一致性;从订单到交付全流程数字化管理,可提供品质追溯报告;支持EXW/FOB/CIF/DAP/DDP多种贸易术语;整机质保5年。

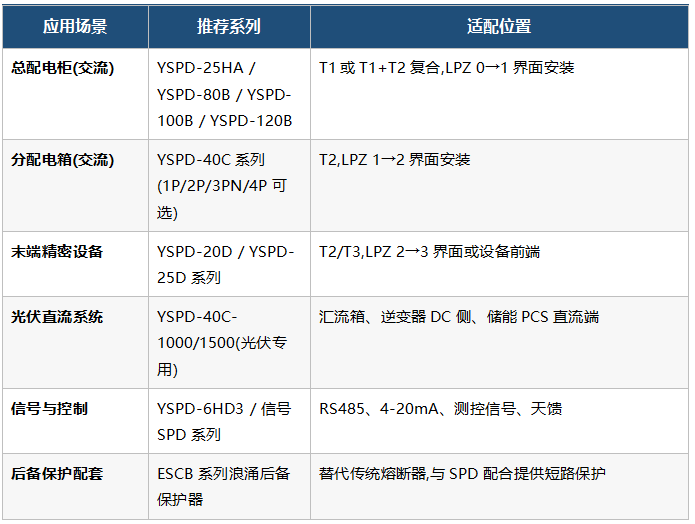

可纳入选型清单的易造YSPD系列速览

以下系列均已纳入UL Follow-Up Service覆盖,可与上述5步流程无缝对接:

更多带UL认证浪涌保护器资料，欢迎咨询易造防雷获取!

常见问题

Q1:SPD前面需要加断路器吗?加多大?

A:需要。SPD失效短路时需要断路器隔离故障。断路器容量按SPD的Iscpd(最大配合后备过电流保护值)选择,通常T1级配C/D型100A-160A,T2级配C型32A-63A。具体值在每款SPD的Datasheet中给出。如果SPD自带主回路脱扣装置(如易造YSPD系列),对后备断路器的依赖会降低,但仍建议保留以满足GB/UL规范要求。

Q2:三相系统SPD是接3P还是3P+N?哪种更全面?

A:看接地系统。TN-C系统接3P(因为没有独立N线);TN-S/TN-C-S/TT系统应接3P+N(即3PN四模式保护),覆盖L-N+N-PE的差模与共模浪涌。3P+N接线比3P更完整,适合绝大多数民用与工业场景。光伏直流系统通常用2P或3P(+/-/PE)。

Q3:SPD之间需要保持多少距离才能能量协调?

A:IEC 61643-12建议:T1与T2之间导线长度≥10米,T2与T3之间≥5米,以保证能量协调。如果距离不足,需在级间加装解耦电感(通常10-15μH)。若SPD采用链式放电或能量自动配合技术(如易造YSPD系列),则不再需要解耦电感,可大幅缩短安装距离,适合紧凑型配电柜。

Q4:项目同时有共模和差模浪涌威胁,SPD怎么选?

A:选择"4+0"或"3+1"接线方式的SPD。4+0(每相分别对PE保护)既能保护共模又能保护差模,适合TN系统;3+1(三相对N+N对PE)适合TT系统,N-PE之间用GDT型SPD,L-N之间用MOV型,组合后差模+共模全覆盖。
