雷雨季节，一次直击雷引发的浪涌电压可在毫秒内击穿地铁信号系统，造成行车延误乃至全线中断。对成套厂工程师而言，"地铁浪涌保护器怎么选型"是配电柜设计中绕不开的核心问题。本文结合GB 50057-2010标准与GB/T 18802.11-2020规范，给出一套清晰的选型方法。

一、地铁浪涌保护器选型的法规依据

选型前，首先要明确法规底线。根据GB 50057-2010《建筑物防雷设计规范》第6.4条，地铁车站属于第二类防雷建筑物，总配电箱进线处必须安装T1级（I类）浪涌保护器（SPD），冲击电流Iimp不得低于12.5kA（10/350μs波形），以抵御直击雷电流冲击。

依据GB/T 18802.11-2020《低压电涌保护器性能要求和试验方法》，各级SPD的试验波形与核心参数均有明确规定，是产品合规性判断的直接依据。

二、4个核心参数怎么看？

下表列出了地铁浪涌保护器选型的4大核心参数及其地铁工程常用取值：

选型关键提醒：

•Uc选低了：SPD长期处于过压状态，加速老化，甚至热崩溃；

•Iimp选小了：总配电箱SPD一旦遭遇直击雷，可能一击即毁；

•Up选高了：残压超过被保护设备的耐冲击电压，设备照样损坏。

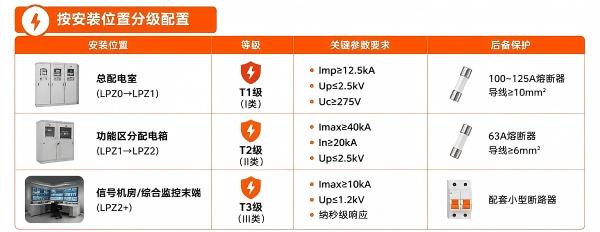

三、按安装位置分级配置

地铁防雷采用"分级保护"策略，不同位置对应不同SPD等级：

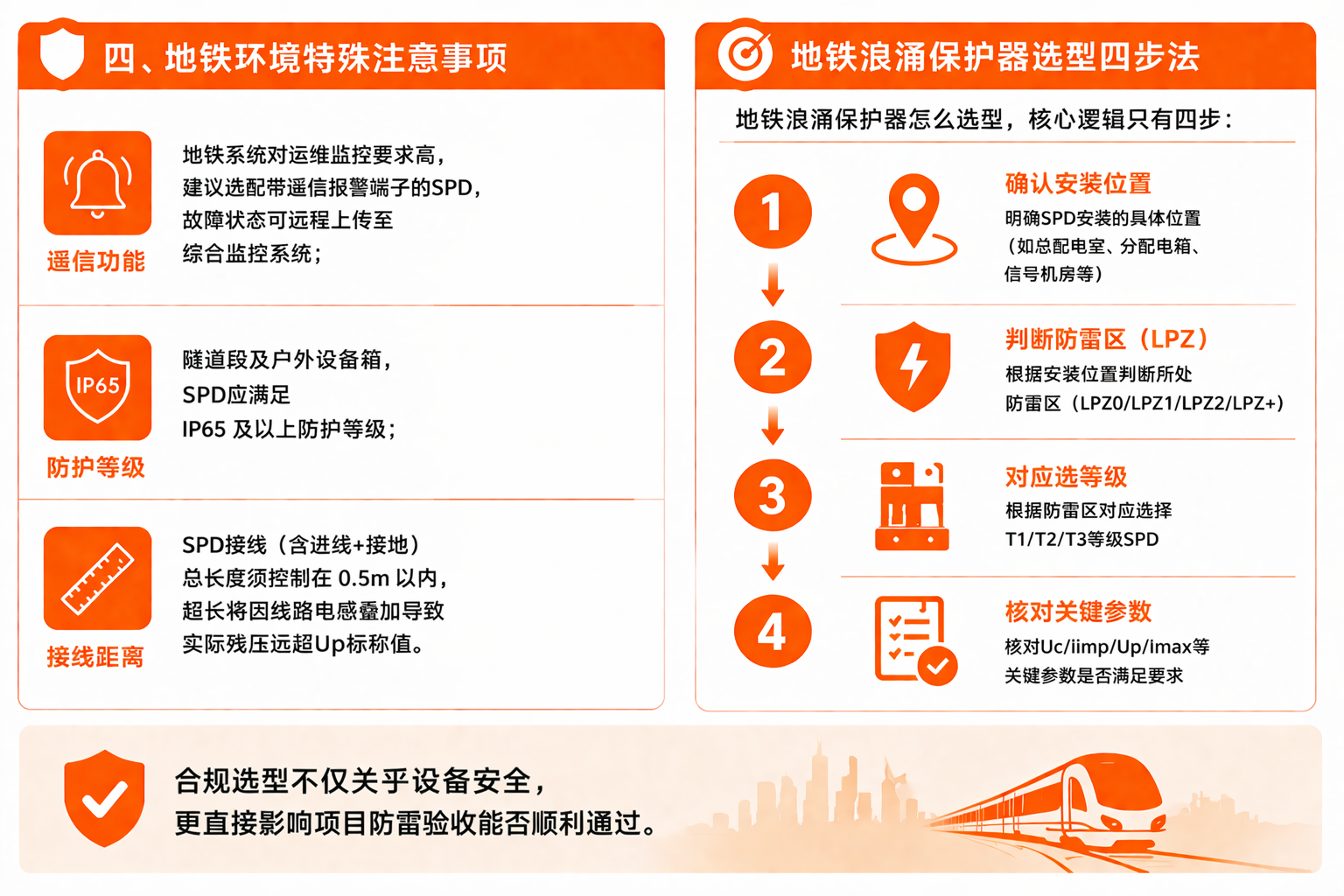

四、地铁环境特殊注意事项

除标准参数外，以下几点在地铁选型中容易被忽视：

•遥信功能：地铁系统对运维监控要求高，建议选配带遥信报警端子的SPD，故障状态可远程上传至综合监控系统；

•防护等级：隧道段及户外设备箱，SPD应满足 IP65 及以上防护等级；

•接线距离：SPD接线（含进线+接地）总长度须控制在 0.5m 以内，超长将因线路电感叠加导致实际残压远超Up标称值。

地铁浪涌保护器怎么选型，核心逻辑只有四步：确认安装位置 → 判断防雷区 → 对应选等级 → 核对Uc/Iimp/Up/Imax参数。合规选型不仅关乎设备安全，更直接影响项目防雷验收能否顺利通过。

常见问题

Q1：地铁总配电箱能不能用T2级SPD代替T1级？

不能。根据GB 50057-2010第6.4条，地铁车站总配电箱进线处必须安装T1级SPD，Iimp≥12.5kA（10/350μs波形）。T2级仅通过8/20μs测试，无法承受真实直击雷电流，以T2替代T1将直接导致防雷验收不合格，存在重大安全隐患。

Q2：地铁SPD选型需要提供哪些资质文件？

通常需提供：①按GB/T 18802.11-2020出具的型式试验报告；②UL、CE、TUV、CQC等认证文件；③产品接线示意图与选型参数表；④防雷工程验收所需的技术说明文件。具体以项目招标文件要求为准。

Q3：地铁信号机房SPD的Up值应选多少？

地铁信号、控制类精密设备的耐冲击电压通常约为1.5kV，因此末端T3级SPD的Up值须控制在1.2kV以下，才能确保设备在浪涌冲击下不受残压损害。建议优先选用纳秒级响应的限压型SPD。
