低压交流配电系统中的浪涌保护器，其准确选型是保障工矿企业和民用建筑电气设备安全稳定运行的重要工作。它需要根据安装位置的电力环境、接地方式等因素来选型，下面小编为大家分享如何根据不同的接地系统来选择合适的浪涌保护器。

一.配电系统接地制式的命名方式

按照IEC规定，接地制式一般由两个字母组成，必要时可加后续字母。

1、**个字母表示电源接地点对地的关系：T表示直接接地，I表示不接地或通过阻抗接地。

2、第二个字母表示电气设备的外露导电部分与地的关系：T表示独立于电源接地点的直接接地，N表示直接与电源接地点连接。

3、后续字母表示中性线(零线)与保护线(地线)之间的关系：C表示表示中性线N与保护线PE合并为PEN线，也就是没有零线，S表示中性线与保护线分开，C-S表示在电源侧为PEN线，从某点分开为N线和PE线。

二、配电系统接地制式的分类

根据以上的命名方式，低压交流配电系统接地制式分为：TN系统、TT系统和IT系统，其中TN系统又分为TN-C系统、TN-S系统和TN-C-S系统。

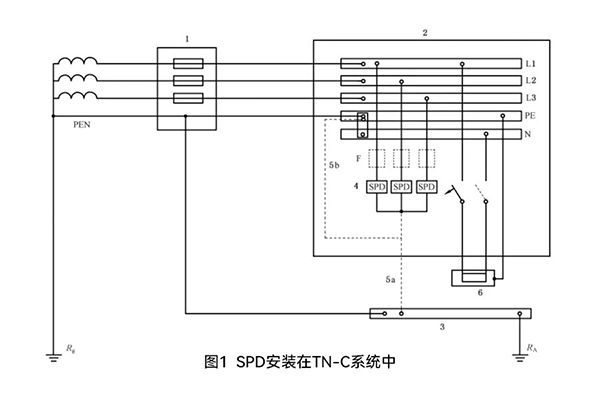

GB/T 18802.12-2024中给出了SPD在以上各种系统中的安装示意图如下：

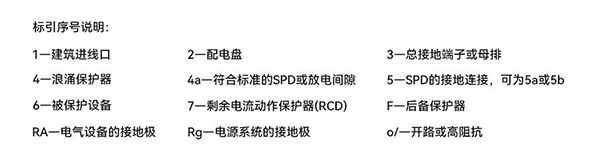

SPD在各种系统中的安装示意图

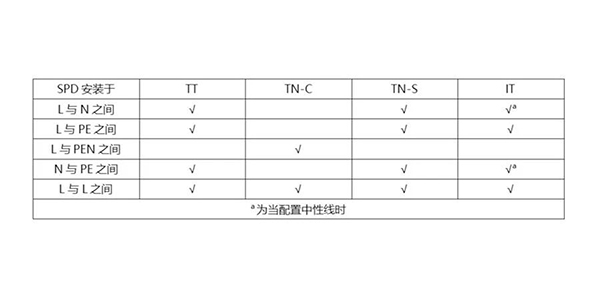

根据以上的安装示意图，我们可以总结出各种接地系统要求的保护模式：

各种接地系统要求的保护模式综上，对于应用在三相电路中的浪涌保护器(3P、3PN、4P型号)的选择应为:

TT系统中可以选择3PN型浪涌保护器，也可以选择4P型浪涌保护器，但需要注意的是: 如果选择4P型浪涌保保器，SPD必须安装在剩余电流动作保护器(RCD)后方，以避免RCD误动作和越级跳闸事故，确保电气系统的安全性和稳定性。

TN-C系统中选择3P型浪涌保护器，TN-S系统中可以选择3PN型浪涌保护器，也可以选择4P型浪涌保护器。对于不引出中性线的IT系统选择3P型浪涌保护器。

以上是根据不同接地系统的浪涌保护器推荐选型方案，但对于三相电路的保护，3PN型SPD可以应用于任何接地系统，使用范围最广，且其N-PE之间带有隔离保护功能，更安全。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
