在雷暴天产生的电涌，可由直击雷、邻近雷击或远处雷击引起，电涌沿着线缆进入到建筑物内的系统(例如:低压供电系统，通讯系统和控制系统），由此产生的冲击电流及冲击电压，以及电磁场（LEMP）对这些设备尤为危险，需要安装与之幅值和能量相匹配的浪涌保护器。

很多从事电气专业的朋友对浪涌保护器的选型很困惑，因为浪涌保护器有不同级别，规格也比较多，很难弄清楚应该选哪个规格更合适，今天易造小编来为大家解读防雷分区图，您理解后就能轻松掌握浪涌保护器快速选型的方法了。

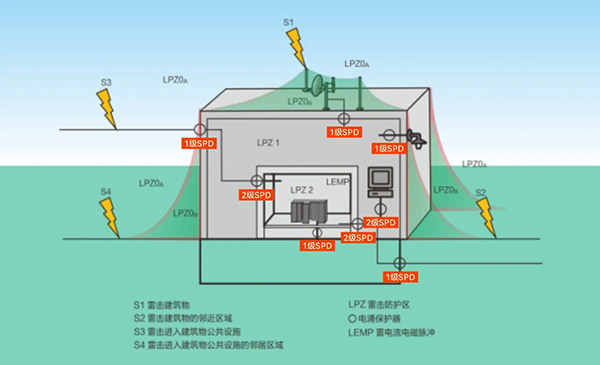

以上是LPZ防雷分区图，在国际标准IEC62305-4中描述的防雷分区的观念已被证实是合理的、有效的，这个理论的基本思想是在电涌到达终端设备造成损害之前,逐级地减少它至无害的水平。为了达到这个目的,建筑物的整个保护空间被分到了几个防雷分区（LPZs）,在线路由一个分区进入到另一个分区的地方安装电涌保护器,采取多级防护，逐级泄放的原则，按照不同分区的具体要求安装相应等级的浪涌保护器。

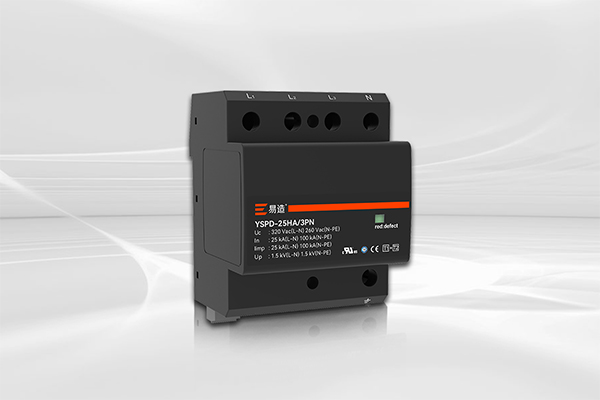

对应LPZ防雷分区图，在LPZ0A与LPZ1及LPZ0B与 LPZ1界面需要安装1级（测试波形为I 类10/350μs）浪涌保护器，它需要拥有高泄放电流的能力，保护建筑物内的电气设备不受损害。

在LPZ1与LPZ2界面安装2级（测试的电流波形为II 类8/20）SPD，来进一步实现既减少上游保护水平的残留能量，也限制自感或互感电涌。

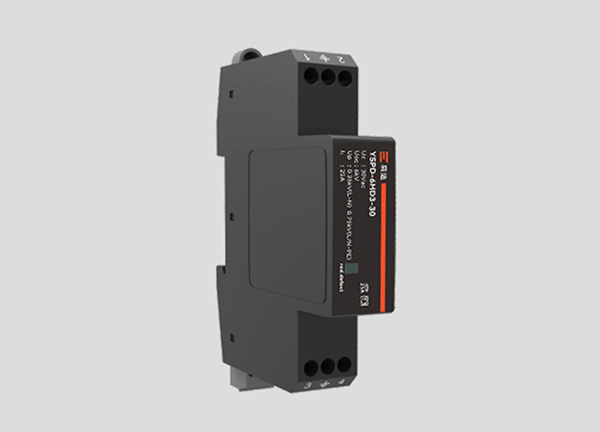

在LPZ2 往后的区域安装3级（测试的波形为III 类，组合波，其开路电压波形为1.2/50 ，短路电流波形为 8/20）SPD来进行有效的精细化防护。

易造小编根据防雷分区准备了一个详细的浪涌保护器选型表，如果您有需要，欢迎联系我们。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
