最近有位客户反映，他们工厂新安装的几台户外监控摄像机，在一次雷雨天气后全部瘫痪，经过检查，发现不仅是电源适配器烧毁，连交换机上的网络端口也未能幸免。这已经不是个案，随着户外监控的普及，浪涌保护也已成为安防系统必须重视的环节。今天易造小编就来和大家一起来探讨，该如何为户外监控摄像机选择合适的网络信号浪涌保护器。

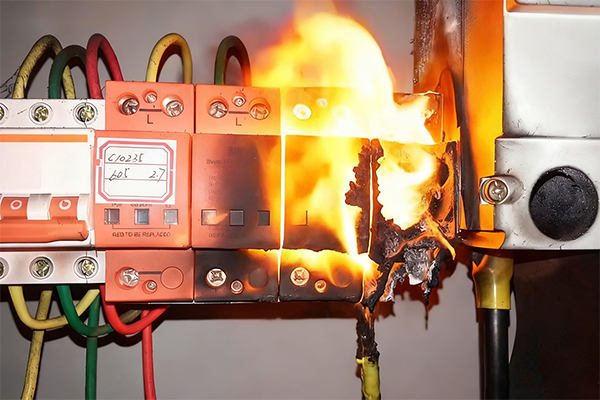

一、浪涌是如何入侵监控设备的？

户外监控摄像机的浪涌入侵主要通过2条路径：

1.电源路径：雷电感应产生的瞬态过电压会通过220V交流供电线路入侵，传导至摄像机电源接口，烧毁电源模块或主板；

2.信号路径：即使电源线路完好，感应电压也会沿着RJ45网线接口（信号线），从后端交换机传导至摄像机网口，或直接通过网线感应，入侵击穿摄像机网口芯片，导致画面传输中断。

据数据统计显示，超过80%的户外监控损坏案例中，浪涌都是通过其中一条路径入侵的。因此，只有同时阻断这两条浪涌入侵通道，才能真正保障摄像机稳定运行。

二、监控信号浪涌保护器选型方案

易造浪涌保护器

我们需要对电源线路和信号线路分别进行防护，可以对户外监控摄像机实现全方位的防浪涌保护。

1.电源线路SPD选型要点

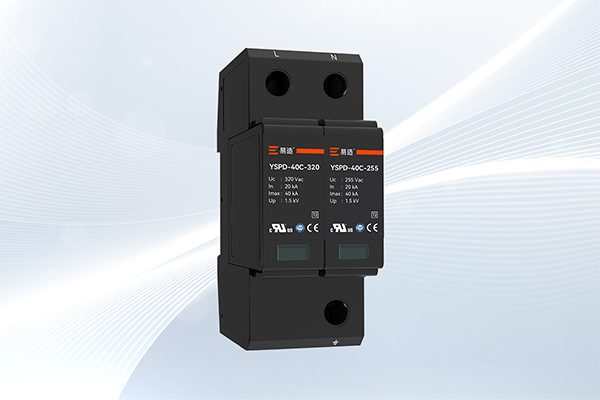

易造电源线路浪涌保护器

浪涌保护器的防护能力与使用场景相关，由于监控摄像机安装在户外空旷区域位置，这类场景受感应雷概率高，需选择T2级防雷的浪涌保护器。

户外监控电源一般为单相交流220V系统，可选择Uc为320V或385V的1+1保护模式的浪涌保护器，标称放电电流In建议≥20kA，最大放电电流Imax≥40kA，能抵御住强浪涌冲击。

2.网络信号SPD选型要点

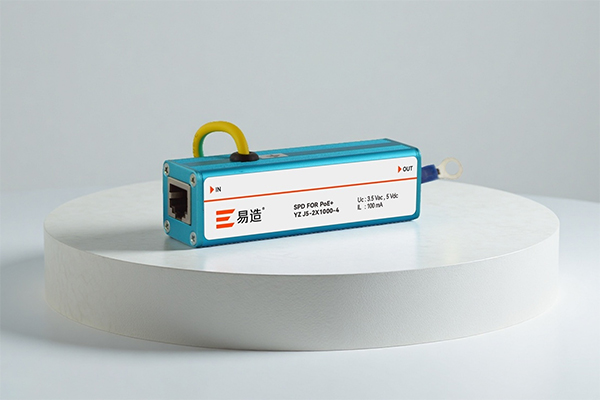

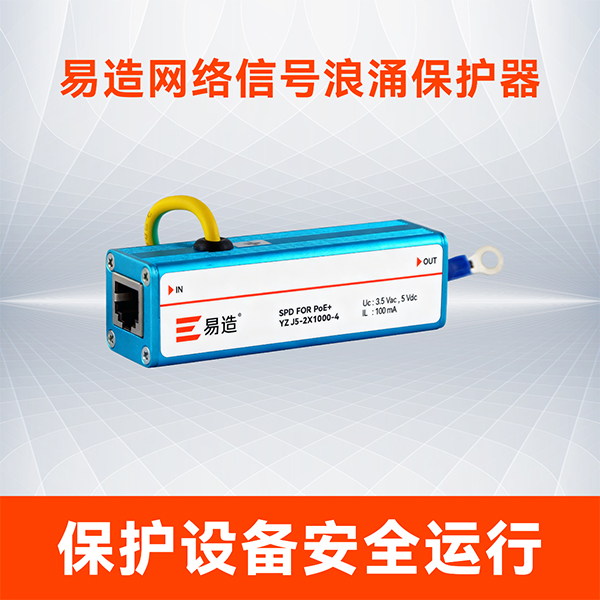

易造网络信号浪涌保护器

信号线路的浪涌风险同样不可忽略，因为现在的摄像机都是网络摄像机，需要安装以太网（RJ45）信号浪涌保护器，与监控摄像机的网络接口兼容。

网络信号浪涌保护器的工作电压需要与监控摄像机电源匹配，户外监控摄像机通常采用5V或48V直流供电，所以网络信号SPD的Uc值需≥5V或48V；传输速率要选择支持千兆以太网的网络SPD，确保不影响高清视频传输。

三、SPD安装注意事项

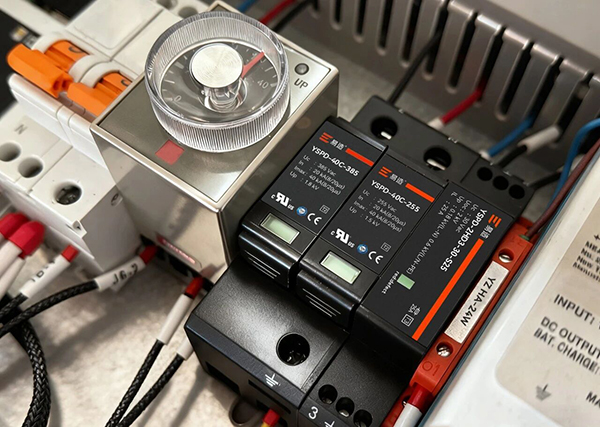

易造浪涌保护器

1.安装位置

电源SPD需并联在总开后面、摄像机电源适配器之前，SPD前端还需搭配专用SSD保护装置；网络信号SPD需靠近摄像机端安装，缩短浪涌入侵路径；

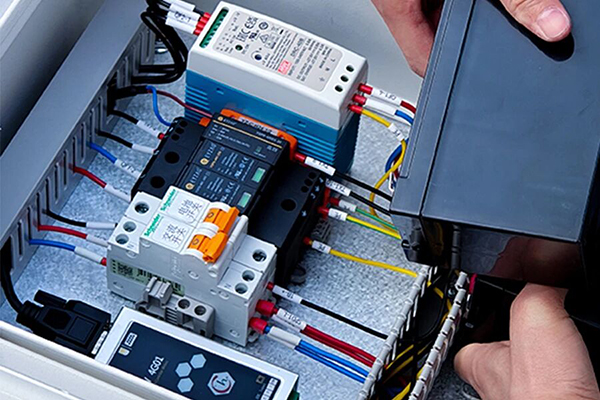

2.接线规范

电源SPD的PE导线截面积≥4mm²，接线尽量短而直，避免绕弯；网络SPD需匹配现场监控摄像机T568A/T568B标准网口接线，线序不能接反；

3.接地要求

浪涌保护器的接地端子应可靠地就近连接至配电箱接地排上，确保接地电阻值≤4Ω，雷电流能顺利泄放。

选对网络信号浪涌保护器，能有效延长监控摄像机的使用寿命，避免因浪涌导致的安防中断，让户外监控在恶劣环境下也能稳定工作。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
