管式信号浪涌保护器是石油、化工、天然气等防爆现场仪表（如变送器、流量计）防雷保护的关键设备。选对型号，才能有效抵御雷电感应、电磁干扰带来的损害。本文将为你分享4个管式浪涌保护器选型要点，帮你快速掌握现场仪表浪涌保护器的选型核心。

一、匹配信号与电源参数

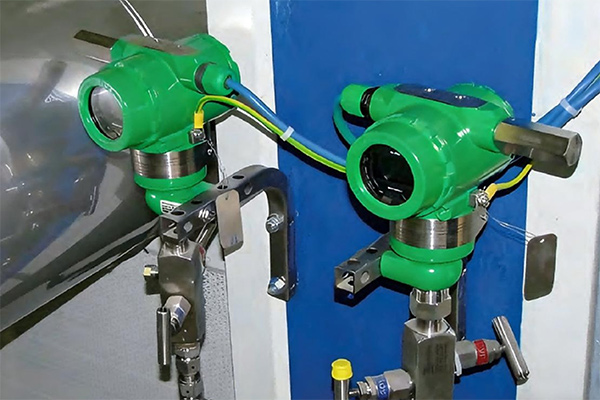

现场仪表浪涌保护器

管式信号浪涌保护器是串联或并联在仪表信号回路中的，必须保证其电气参数与仪表系统完全匹配，就像对号入座，否则可能保护无效，甚至影响信号正常传输。

1.看信号制式

现场仪表通常分为2线制、3线制、4线制。最常见的是4-20mA电流信号回路，仪表供电和信号共用两条线，这种情况应选用二线制信号浪涌保护器。如果是带有独立供电端子的仪表，则需根据实际线路数选择对应线制的保护器。简单说：仪表有几根信号/电源线，就选几线制的管式防雷器。

2.看工作电压

仪表电源多数为24V直流电，浪涌保护器有一个关键参数叫最大持续工作电压（Uc），它必须高于仪表实际工作电压。24V系统一般建议选用Uc在30V以上的型号，留出安全余量，避免日常电压波动导致保护器损坏。

二、确认螺纹接口

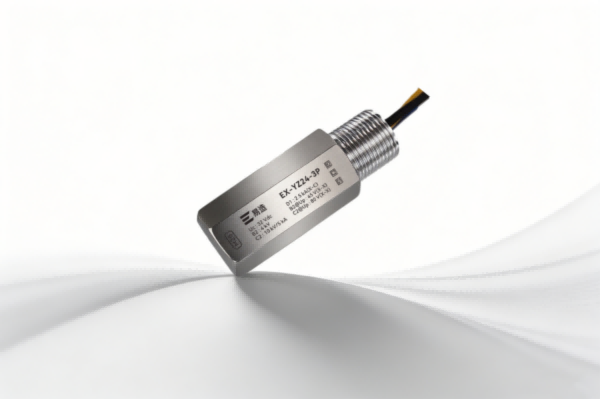

易造管式信号浪涌保护器

管式信号浪涌保护器是直接旋入仪表本身的电气接口中安装的，就好像螺丝要对孔，接口螺纹必须与仪表接口吻合，否则无法安装。常见仪表接口螺纹规格有：

1.公制螺纹：如M20×1.5（最常用）

2.美制管螺纹：如1/2 NPT、3/4 NPT

易造管式信号浪涌保护器

采购前务必确认现场仪表接口的螺纹规格，也可向厂家提供接口样品或图纸进行定制。这一步看似简单，但若选错，现场根本无法安装，耽误工期。

三、防爆认证

在易燃易爆危险场所，防爆认证是安全入场券，所有电气设备都必须具备防爆资质，浪涌保护器也不例外。

管式信号浪涌保护器产品必须取得国家权威机构（如***防爆电气产品质量监督检验中心）颁发的防爆合格证，无证产品严禁在防爆区域使用，也无法通过安全验收。合格证上会注明防爆类型，常见有：

1.隔爆型（Ex d）

壳体坚固，内部爆炸不会引燃外部环境。

2.本安型（Ex ia）

电路本身能量很低，不会产生火花。

现场仪表多为隔爆型，因此管式信号浪涌保护器也常选用与之配合的隔爆型结构，选购时务必向厂家索取防爆证书，并核对适用场所（如气体防爆、粉尘防爆），确保与现场防爆区域等级一致。

四.选择安装方式

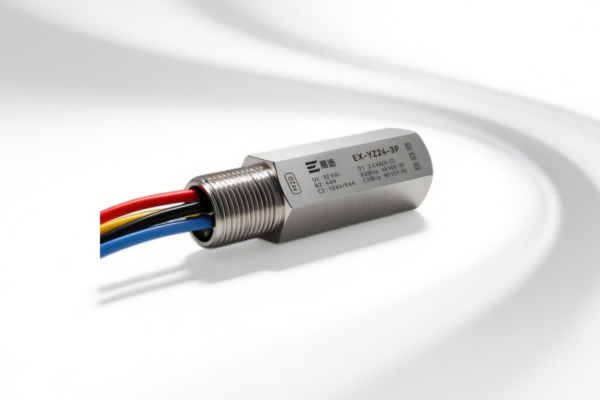

易造管式信号浪涌保护器

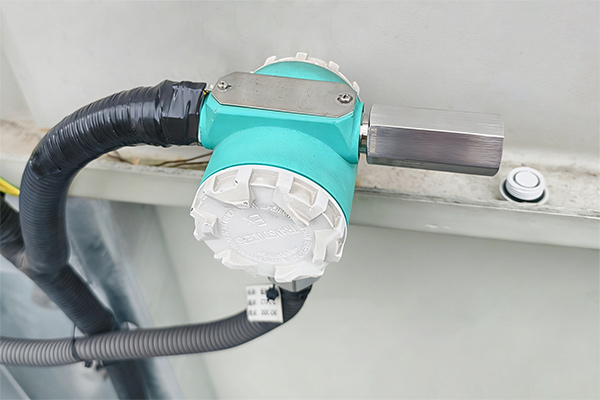

根据仪表接口条件和接线方式，管式信号浪涌保护器有串联型和并联型两种，适应不同安装需求。

1. 串联型适用于信号回路中串联接入，比如4-20mA电流回路。它的特点是：直接串入信号线中，不影响信号传输，但需注意其允许通过的负载电流应大于仪表工作电流。优势：安装简单，不影响系统原有阻抗。

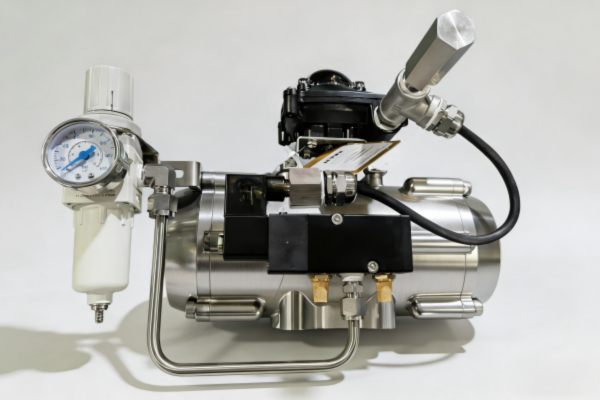

现场仪表浪涌保护器

2. 并联型适用于仪表有备用电气接口的情况，将保护器并联接在电源与接地端之间。特点是：正常时不介入信号通路，仅在浪涌来时迅速将电流导入大地。优势：不影响原回路信号质量，适合对信号精度要求极高的场合。

若仪表只有一组接线端子，通常选串联型；若仪表有多余接口，且允许并联接线，可选用并联型，安装更灵活。总结一下，工业防爆场景怎么选管式信号浪涌保护器？可按以下步骤进行：

1.信号与电源：仪表是几线制？工作电压多少？

2.接口螺纹：仪表接口螺纹是M20、1/2 NPT还是其他规格？

3.防爆认证：产品是否有防爆合格证？防爆标志是否匹配现场？

4.安装方式：仪表接口是否允许串联或并联安装？

如有具体现场仪表型号或工况不确定，建议及时与供应商技术沟通，提供现场接口照片或仪表说明书，以便获得更精准的选型支持。

管式防爆信号浪涌保护器虽然是小部件，却是保障仪表安全、稳定运行的关键防线。选型时把握以上4点，既能避免采购错误，也能确保防雷系统有效可靠，为石油化工企业防爆区域的安全平稳运行提供坚实保障。

管式防爆信号浪涌保护器虽体积小巧，却是石油、化工、天然气等防爆现场仪表防雷的关键防线，直接关乎仪表安全稳定运行与现场生产安全。选型无需复杂操作，抓住核心要点就能避坑。石油化工等防爆现场仪表防雷，管式浪涌保护器是关键！选型记住4点：匹配仪表线制与工作电压、对准接口螺纹、认准防爆认证、选对串/并联安装方式。小白也能快速选对，避免误购误工期。防爆防雷无小事，选型拿不准？立即咨询，获取精准选型方案，守住仪表安全防线！

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
