ul浪涌保护器在配电柜里要装哪一只，**个问题不是看品牌，而是看回路本身是什么。120V单相、240V分相、400V三相、690V重工业、1000V或1500V光伏直流——每种回路的浪涌特征不一样，对应的浪涌保护器型号也不一样。下面按回路类型挨个说清楚怎么挑。

一、120V单相回路：北美住宅和小型商用最常见

北美住宅和小型商铺基本上是120/240V分相系统，单相回路Uc只要150V以上就够。这个电压档次的回路对浪涌保护器的要求是体积小、安装快、单极或两极构型即可。

易造防雷的YSPD-40C-275-R这类型号Uc=275V，覆盖120V单相和240V分相系统。一极或两极构型在小型配电箱里只占很少空间，剩下的导轨位置还能装别的器件。

二、380V三相回路：国内出口产品最大批量

380V三相是中国出口配电柜最大批量的电压等级，对应北美480V以下的工商业配电场景。这类回路常见的接地系统是TN-S，三相加N加PE五线进入柜内。

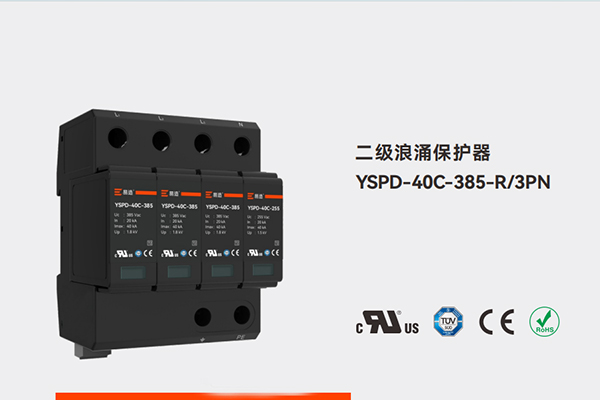

二级限压型选YSPD-40C-385-R/3PN，Uc=385V，N模式Up实测1.5kV。如果柜里是建筑物总进线，再增加一只YSPD-25HA-320-R/3PN做一级保护，配合下游二级形成多级压降。

三、400/690V重工业回路：要看TOV耐受

钢厂、化工厂、重型机械的配电回路常见690V电压等级，电网波动幅度比商业回路大。这类回路的浪涌保护器除了Uc要够，还要看TOV(暂时过电压)耐受能力——电网偶尔出现的瞬时高压不能把保护器烧掉。

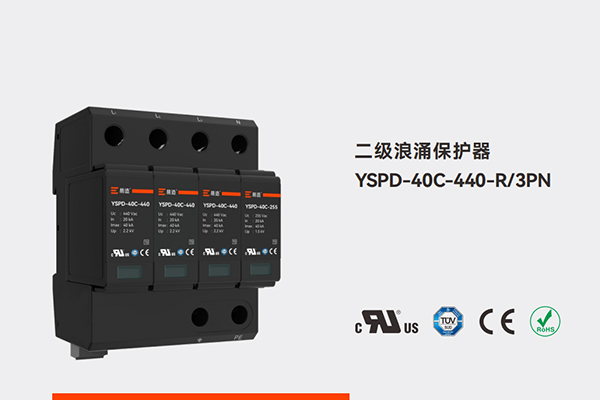

YSPD-40C-440-R/3PN这个Uc=440V的型号在N模式下Up=1.5kV，同时具备440V/5秒的TOV耐受能力。这意味着电网瞬时波动到500V以上、持续几秒不会触发误动作。重工业柜**这个型号。

四、690V及以上回路：用更高Uc的复合型

690V以上的特殊回路(比如某些光伏组串汇流前的中压侧、特定大型机械控制柜)需要更高Uc的浪涌保护器。

易造YSPD-120B-760-R/1P这类型号Uc=760V，II级单极构型，标称放电电流In=60kA、最大放电电流Imax=120kA，采用GAP+MOV混合技术，覆盖到690V系统的相对N模式或690V单相系统的高能浪涌泄放需求。

五、1000Vdc和1500Vdc光伏直流：完全不同的逻辑

光伏直流的浪涌保护器跟交流不是一回事。直流系统Uc按组件Voc的1.2倍算，连接拓扑必须用Y型(3只压敏元件中点连到N极、N极再到PE)，不能用L型。L型在单极对地短路时会扩展成相间短路，存在直流弧火灾风险。

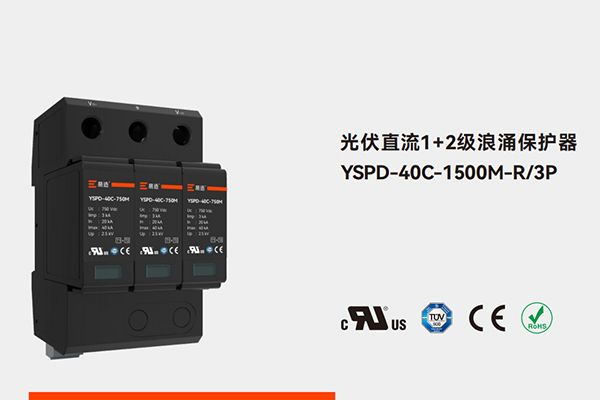

易造YSPD-40C-1500M-R/3P是Y型对称结构，符合1500Vdc光伏标准。同时这只型号是无续流设计——压敏元件失效后能在续流建立前自我隔断电弧。这意味着光伏汇流箱不需要再加装直流后备熔断器，柜内空间和接线复杂度直接简化。

六、信号端口的浪涌保护器是另一套体系

主回路保护好了，柜内还有4-20mA信号回路、RS485通讯、网络端口。这些低电压回路也会被感应雷击穿，但选型规则跟主回路不一样。

信号端口的浪涌保护器要看的是工作电压、传输速率和接口形式。易造YSPD信号系列覆盖4-20mA、RS485、RJ45以太网这些常见端口，可以跟主回路防雷器装在同一根35mm标准导轨上，柜内布线简单一致。

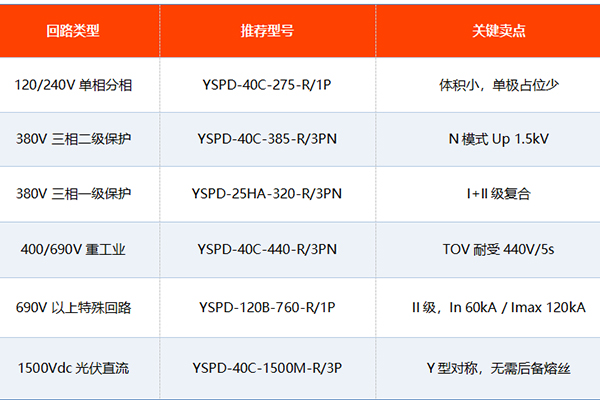

七、按回路类型直接对照型号

每只型号搭配的ESCB后备保护器易造同步发货。常规型号工厂常备库存，下单后24-48小时发货；柜内空间特殊定制订单先打样确认，2到4周交期。联系易造防雷工程师 · 按回路类型获取选型清单，把您柜内的回路电压等级、是否含直流系统、是否含信号端口等信息发给易造防雷工程师，提供完整的YSPD选型方案与配套清单。

常见问题

Q1：120V单相系统真的需要装浪涌保护器吗？

A：北美住宅与小型商铺的雷击风险跟工业项目同样存在。装一只YSPD-40C-275-R/1P体积小、占用一个位置就够，对家用电器与照明回路有明显保护作用。

Q2：重工业回路用Uc=385V的型号会不会经常误动作？

A：会。690V系统直接用385V型号留出的余量不够，电网瞬时波动就可能触发模块失效。这类场景必须选Uc=440V或更高，YSPD-40C-440-R/3PN是**。

Q3：信号SPD能跟主回路SPD装在同一根导轨上吗？

A：可以。易造YSPD信号系列与主回路型号都用35mm标准导轨安装，只要在柜内信号端子排附近留出位置即可。柜内布线习惯统一，工程师操作简单。
