配电柜里要装一只ul认证防雷器，关键不在哪家有证书，而在它能不能跟柜里别的器件配得起来、能不能扛住实际现场的电气环境。一线工程师每年都会遇到几种典型情况：同一柜内既有380V电机又有24V控制回路、户外柜夏季内部温度逼近70°C、轻工业回路偶尔出现冲击负载——这些情况都会反过来影响这只防雷器的选型。下面把一线最常遇到的几种场景说清楚。

一、单一柜里有多个电压等级怎么办

中型工业柜里经常出现这种情况：主回路是380V三相，控制回路是24Vdc，通讯端口是RS485或4-20mA信号。三个电压等级如果各装一种品牌的防雷器，备件库存翻三倍、电工要熟悉三套规则。

易造防雷的YSPD系列在这三类场景下都有对应型号。380V三相用YSPD-40C-385-R/3PN，24Vdc控制回路用YSPD系列直流型号，信号端口用YSPD信号SPD。统一品牌的好处是：故障指示窗朝向一致，遥信触点接线规则一致，模块释放按钮位置一致，工程师熟悉一套就能管整柜的防雷器。

二、户外柜内部温度高怎么办

户外配电柜在夏季日晒下，柜内温度普遍比环境温度高15到25°C。如果环境40°C，柜内可能逼近65°C甚至更高。普通防雷器在50°C以上就要做降额计算，意味着泄放能力实际下降。

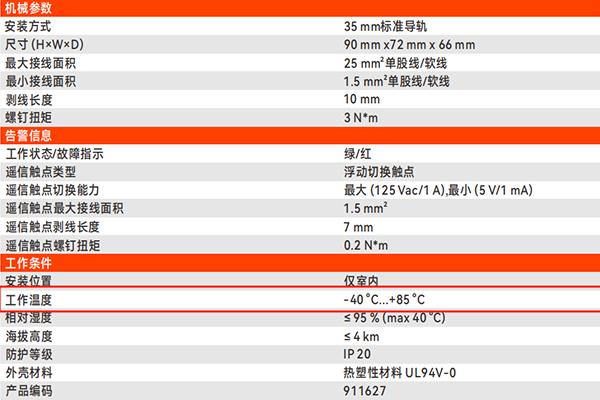

易造YSPD的工作温度范围是-40°C到+85°C，在户外柜常见的高温区间不需要降额。同时外壳采用UL94 V-0级阻燃材料，万一压敏元件异常发热，外壳本身不参与燃烧扩散。这两个指标加起来，户外柜不需要额外加装散热风机就能稳定运行。

三、有冲击负载的回路怎么办

工厂里的轻型起重机、空压机、变频电机启动时会在母线上叠加陡变的电压扰动。这些扰动虽然不是雷电浪涌，但频繁作用会让普通防雷器加速老化。

易造YSPD内部用的是TDK-EPCOS品牌MOV压敏芯片，参数误差控制在正负5%以内。配合产线100%耐压全检剔除有隐性缺陷的个体，整批产品在冲击负载频繁作用的回路里能保持稳定的压敏特性。轻工业柜按YSPD-40C-440-R/3PN这种Uc=440V的型号选，对冲击扰动留出更大余量。

四、TT接地系统怎么避开常见误区

国内项目以TN-S为主，但出口柜很多目的国是TT接地系统。TT系统中N线对PE存在浮动电压，必须用3+1构型(3只相对N加1只N对PE的独立泄放路径)。直接用3P或3PN型号会让浪涌找不到泄放路径。

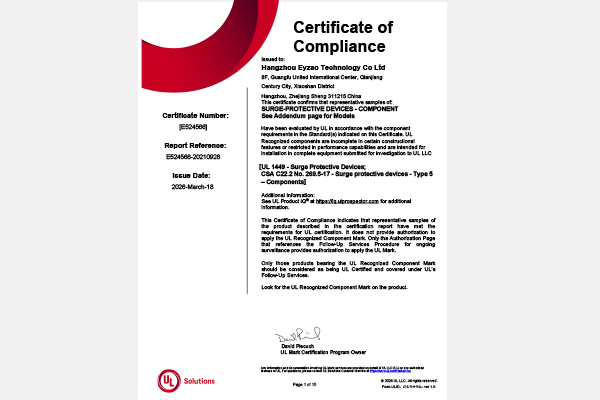

易造YSPD在UL证书清单里同时有3PN、4P两种构型。TT系统直接选YSPD-40C-385-R/4P这种4极型号，3只相线模块独立泄放，N-PE之间走独立的火花间隙模块。这种构型对TT系统的共模和差模浪涌都能完整处理。

五、光伏直流和交流是两套逻辑

如果柜内既有交流配电又有1500Vdc光伏汇流，记得这两套要用不同的防雷器型号。直流系统的Uc必须按Voc的1.2倍算，连接拓扑要选Y型不能选L型，否则单极对地短路会扩展成相间短路。

易造YSPD-40C-1500M-R/3P是Y型对称结构，符合光伏直流场景。同时这只型号采用无续流设计，规格书明确标注后备熔丝不需要——直流SPD不再额外配后备熔断器，柜内空间和接线复杂度都简化了。

六、按场景直接对照型号

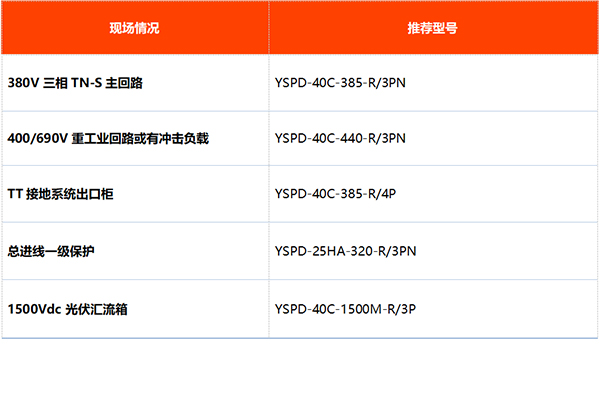

把上面5种情况整理成型号速查表：

每只型号配套的后备保护器ESCB系列易造同步发货，下单时报一下需求即可。常规型号工厂常备库存，24-48小时内发货；柜内空间特殊或要按需定制的订单先打样确认，2到4周交期。联系易造防雷工程师 · 按现场情况获取ul认证防雷器选型清单，把您的柜内电压等级、接地系统类型、户外/室内安装环境发给易造防雷工程师，提供完整的YSPD对位选型方案与配套后备保护器清单。

Q1：户外柜里要不要给防雷器加散热风机？

A：用易造YSPD不需要。工作温度上限+85°C覆盖户外柜常见高温场景，柜内自然散热就够。如果是机柜级整体散热需求，按整柜热平衡设计另行考虑。

Q2：TT系统的柜子能用3PN型号吗？

A：易造YSPD的3PN型号实际采用3+1构型(L-N+N-PE)，TT系统可用。如果监理严格要求4极独立标识，直接选YSPD-40C-385-R/4P型号更稳妥。

Q3：冲击负载频繁的回路要不要选更高Uc的型号？

A：建议选Uc=440V这一档(YSPD-40C-440-R/3PN)。相比Uc=385V对正常电压波动留出更大余量，整体寿命会比刚好卡线的型号长。
