柜里同样是防雷器ul认证型号，保护的对象不一样、选的型号就要不一样。一只防雷器要做的事，不是把所有浪涌打掉，而是把残余电压压到下游设备能扛住的水平。下游是PLC还是变频器、是普通电机还是医疗成像设备，对应的选型逻辑差别很大。下面按下游设备类型把这件事讲清楚。

一、PLC和控制系统：耐压2.5kV是分水岭

工业PLC、DCS、I/O模块这类控制设备耐压通常是2.5kV。这是个关键数字。下游设备耐压2.5kV意味着上游防雷器的Up电压保护水平**不能超过1.5kV左右，否则浪涌打过来的残余电压会把PLC的输入端口烧穿。

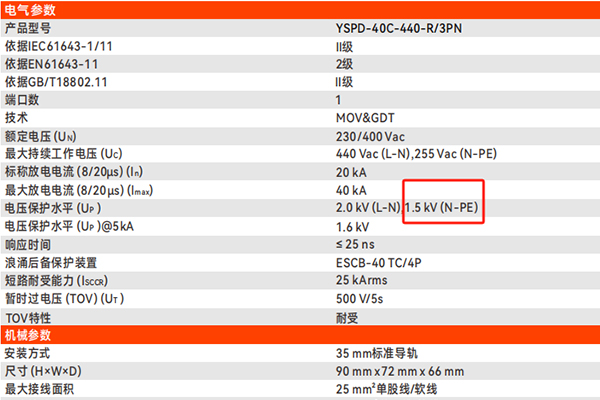

易造防雷的YSPD二级限压型用的就是这个标准。YSPD-40C-440-R/3PN在N模式下Up实测1.5kV，刚好满足保护2.5kV耐压设备的要求。如果PLC机柜单独立柜，直接在柜内进线处装一只这个型号就够。

二、变频器和伺服：耐压1.5kV要做精细保护

变频器、伺服驱动器、UPS这些功率电子设备的耐压通常只有1.5kV，比PLC低一个台阶。如果上游只装一级二级防雷器，残余电压会逼近设备耐压上限，长期作用会让变频器的IGBT模块加速劣化。

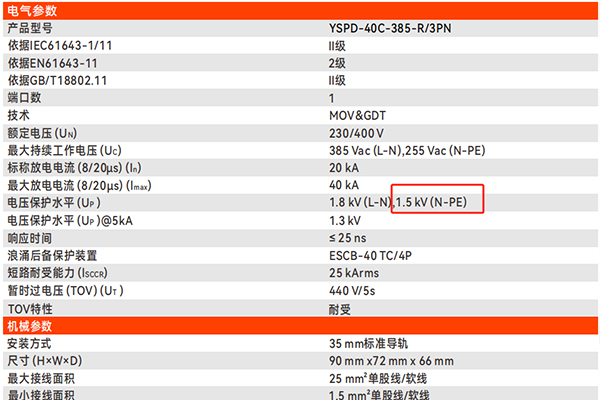

应对办法是两级递降：在变频柜进线处先用一只YSPD-40C-385-R/3PN做二级保护把浪涌压到1.5kV，然后在变频器输入端附近再加一级精细保护型号，把电压进一步压到500V以下。两级配合下来，IGBT能拿到接近实验室设计值的工作环境。

三、医疗影像和实验室仪器：要看到底用了什么压敏材料

CT、MRI、电镜这类高端仪器对供电质量极其敏感。除了Up值之外，还要看防雷器本身用的压敏元件来源——压敏材料的离散性直接影响实际钳压表现。

易造YSPD全系列用的是TDK-EPCOS品牌的MOV压敏芯片，参数误差控制在正负5%以内，产线上还做了无损筛选剔除有隐性缺陷的个体。来料源头一致性高，意味着同一只防雷器的实际钳压表现接近标称值，不会出现“标称Up=1.5kV、实际2.0kV”的情况。对医疗和高端仪器场景，这种来料一致性比Up标称值数字更重要。

四、户外照明和摄像头：要扛住接地不良

户外路灯、监控摄像头、光伏汇流箱这类设备，问题不在下游设备本身耐压低，而在接地阻抗大。雷击发生时大地电位被瞬间抬高，防雷器的PE端到大地的阻抗如果没控制好，泄放电流会在接地线上形成反向压降，把电位推回设备。

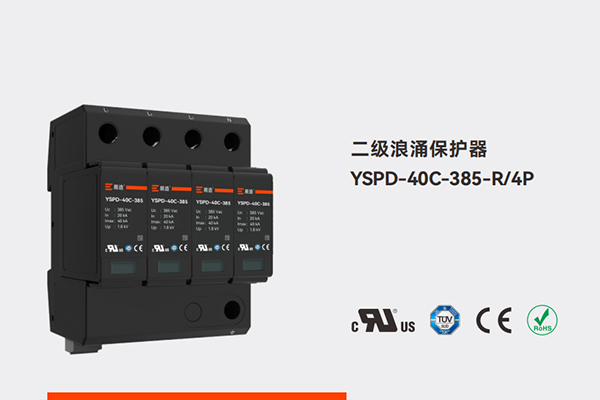

应对办法分两步：一是防雷器本身要用TOV耐受能力强的型号，比如易造YSPD-40C-385-R/4P能在440V/5秒的暂时过电压下不失效；二是柜内PE线要直接走捷径接到接地铜排，不要穿越多个端子排。易造YSPD的PE端子单独布置在模块底部边缘，与上方相线端子物理隔离，柜内布线时PE可以走直线到接地铜排。

五、光伏直流场景：连接拓扑决定安全

1500Vdc光伏系统的防雷器跟交流系统是两套逻辑。直流系统的连接拓扑必须是Y型——3只压敏元件中点连接到N极、N极再到PE。这种连接方式确保单极对地短路时不会扩展为相间短路。

易造YSPD-40C-1500M-R/3P是Y型对称结构，符合直流场景。同时这只型号采用无续流设计，故障状态下能在续流形成前自我隔断电弧——意味着光伏汇流箱里不需要再额外加装直流后备熔断器，柜内空间和接线复杂度都简化。

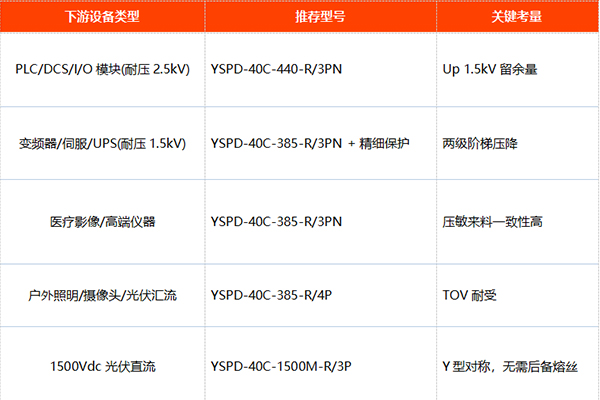

六、按下游设备直接对照型号

每只型号配套的后备保护器ESCB系列易造同步发货。常规型号工厂常备库存，24-48小时发货；定制订单先打样确认，2到4周交期。联系易造防雷工程师 · 按下游设备类型获取选型清单，把您下游设备的耐压值、设备类型、安装环境发给易造防雷工程师，提供完整的防雷器ul认证选型方案与多级配合建议。

常见问题

Q1：PLC柜里只装一级防雷器够吗？

A：如果PLC柜上游已经有总进线一级保护，柜内进线处装一只YSPD-40C-440-R/3PN二级保护就够。如果PLC柜直接接外部馈电，建议加一级YSPD-25HA系列一级保护。

Q2：医疗影像设备真的需要专门选防雷器吗？

A：要。影像设备里的探测器、数模转换板对供电干扰非常敏感。Up标称值之外要看压敏材料一致性，易造YSPD的TDK-EPCOS芯片来料筛选标准正好对应这类需求。

Q3：户外摄像头的防雷器要怎么装？

A：摄像头端口附近的接线盒里装一只精细信号SPD，电源线和网络线分别保护。同时上游配电柜要装YSPD-40C-385-R/4P这种带TOV耐受的型号，处理户外接地不良场景。
