在电涌保护的多级防御体系中，三级浪涌保护器守护在服务器、精密仪器等敏感电子设备前端，扮演着无可替代的贴身卫士角色，它与一级和二级浪涌保护器不同，标准要求三级浪涌保护器必须通过Ⅲ类复合波试，这是为什么呢？易造技术工程师来为您解答。

一、三级浪涌保护器的作用

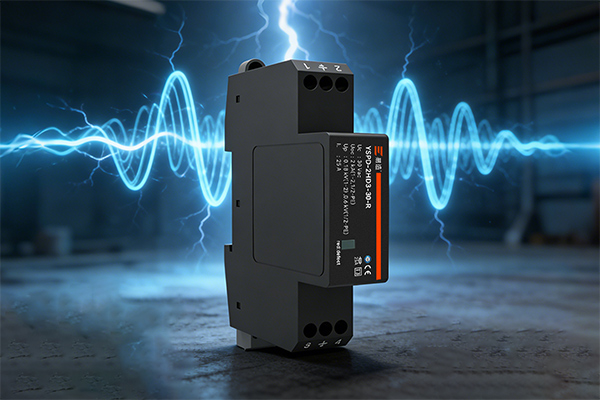

易造三级浪涌保护器

三级浪涌保护器是整个内部防雷链条的**一环，也是最精细的一环，核心作用是保护敏感的电子设备，吸收前两级浪涌保护器未完全泄放的残余浪涌能量，将过电压钳制在设备可耐受范围内，确保进入设备端口的电压**安全。

二、为什么三级SPD要做复合波试验？

国标要求三级浪涌保护器需要对应做Type3/Ⅲ类的1.2/50μs电压波 & 8/20μs电流波试验。是因为其雷电威胁的物理形态已经从前端的巨大电流冲击转变为末端的电压脉冲威胁，Ⅲ类试验的复合波（1.2/50μs电压波 & 8/20μs电流波）正是为了精准模拟这一场景而设计的。

易造三级SPD

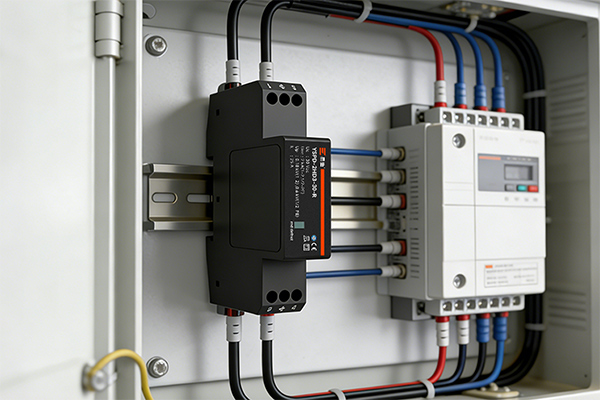

1.三级SPD的安装环境

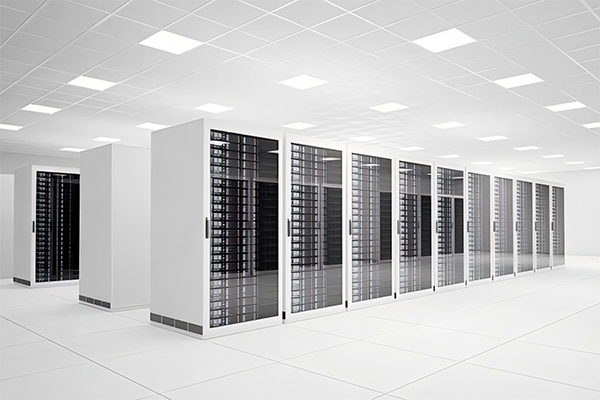

三级浪涌保护器位于雷电防护区LPZ 1区至LPZ 3区内部，通常安装在终端设备的前端，例如安防设备、医疗仪器、服务器机柜等精密设备附近的电源入口处。此处的主要威胁是：

(1) 残余浪涌能量：一级和二级SPD已泄放大部分雷击或电网浪涌能量，但仍有少量高频、低能量的瞬态过电压可能通过线路传导至终端设备。

(2) 电磁感应：设备附近的线路环路或空间电磁场变化，会直接在线路中感应出过电压，此时，会对末端设备构成高电压峰值的威胁。

2.1.2/50μs和8/20μs组合波的波形解读

易造三级浪涌保护器

Ⅲ类试验采用复合波发生器进行测试，其输出定义是：在开路施加1.2/50μs的冲击电压；在短路施加8/20μs冲击电流，这正是对三级SPD所处环境的模拟。

(1) 1.2/50μs开路电压波：模拟设备端口可能承受的那种快速上升的电压脉冲威胁。

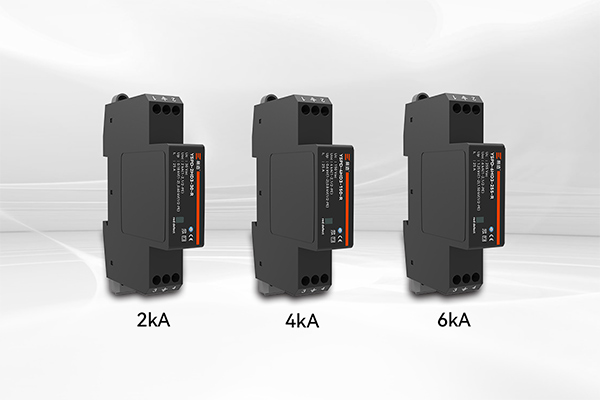

(2) 8/20μs短路电流波： 模拟三级SPD在响应电压冲击时，需要泄放的电流能量。这个电流值通常为1kA, 3kA, 5kA, 10kA，远小于二级SPD的In值，是因为它只处理本级线路上的残余能量。

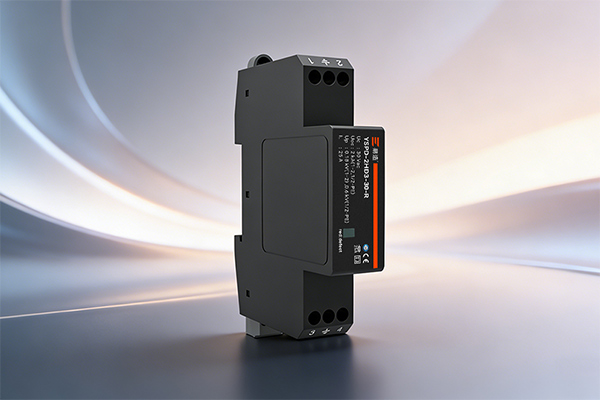

易造三级SPD

也就是说当一个1.2/50μs的开路电压冲击施加到三级SPD上时，SPD动作后所泄放的电流，其波形应为8/20μs，这精确反映了它在实际电路中应对快速电压脉冲，泄放小电流的作用。

三级SPD做复合波试验，是浪涌防护体系能量协调的体现，是高效、科学的专业分工。它确保了三级浪涌保护器能以**的性能，完成保护敏感设备的关键使命，与前两级SPD构成有序的协同防御体系。

三级 SPD 作为多级电涌防护的**一道防线，主要用于吸收残余浪涌，保护服务器、精密仪器等敏感设备。按照国标要求，其必须通过 Ⅲ 类复合波试验，通过 1.2/50μs 电压波与 8/20μs 电流波，真实模拟末端电压脉冲与泄流场景，保证与前两级防护高效协同，真正保障设备安全。如需了解三级浪涌保护器选型、测试标准及多级配合方案，欢迎咨询，我们为您提供专业、实用的防护建议。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
