2019-09-04 18:00:12在电源防护的多级防护中如果不注意能量分配，会使更多的雷电能量进入保护区域，给设备带来危害。
SPD电压配合是对各级的SPD限制电压值进行逐级控制，以达到将过电压值限制在设备耐受范围之内。一般情况下SPD中通过电流越大残压就越高，通过能量分配后，末级SPD流过的雷电流越小，越有利于电压限制雷电电涌的传导。
当两个或两个以上的SPD需要能量上的配合时，根据每个SPD的能量吸收能力共同分担总的电涌能量，使每个SPD所能承受的能量都低于其承受能力，从而达到良好的配合效果。
为了达到更好的SPD能量配合效果，所以在靠近被保护设备处安装SPD时，应选用二级或三级SPD，同时满足多组SPD之间的距离要求，并且SPD之间的能量配合应遵循敏感的SPD首先响应的原则。

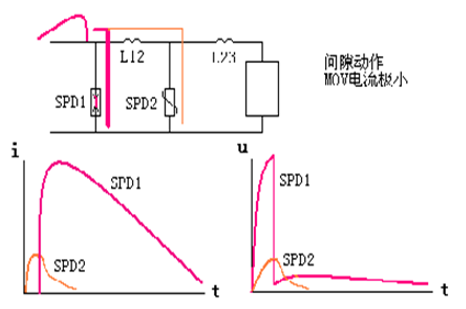

图1
为火花间隙+压敏电阻型SPD，在雷电流过来时，因为SPD2的导通电压低，因此SPD2先导通，当电压达到SPD1的触发电压时，SPD1导通。根据SPD能量配合的原则，SPD2必须能够承载部分10/350us波形的雷电流，并且在SPD2过载前，SPD1必须承担主要的能量泄放。

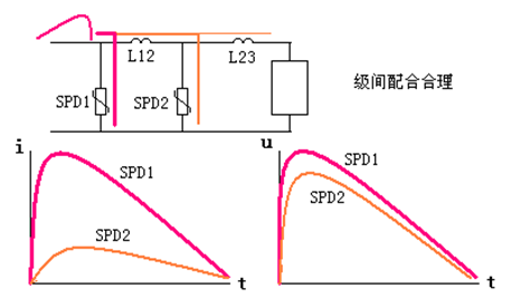

图2
为压敏电阻+压敏电阻型SPD浪涌保护器，因为两个限压型SPD标称导通电压相同，因此在雷电流过来时首先使SPD1导通，当电涌电流继续增大，使得SPD1残压上升，当达到SPD2的启动电压后SPD2导通。
杭州易造科技有限公司专门针对SPD电涌保护器，EPO-20AL、EPO-80BL、EPO-40CL、EPO-25DL自动化焊锡0.01g，脱扣更精准及时。大遮弧挡板灭弧，断开后爬电距离高达12mm，迅速灭弧水平高，广泛应用于各个防雷项目中，并取得了不错的效果。
