有些人认为，浪涌保护器装进配电柜，把相线接上就算完成了，地线似乎只是锦上添花。但事实恰恰相反，对于低压浪涌保护器，接地不是可选项，而是它能不能真正起作用的前提。这个问题如果没想明白，SPD装了也可能等于白装。

一、浪涌保护器是怎么工作的？

有的人把浪涌保护器理解成是把雷电硬扛下来的设备，其实这并不准确。SPD真正的作用不是把所有浪涌能量憋在自己内部消化掉，而是在雷击、电网操作或设备启停引起瞬态过电压时，快速动作，把过高电压钳位下来，并把浪涌电流泄放到地。换句话说，SPD之所以能保护设备，不是因为它有多能扛，而是因为它和接地系统一起，形成了一条完整的泄放回路。

这个原理可以理解成泄洪，当浪涌冲进线路时，SPD就像一个分流阀门，**时间把危险能量分流入地。如果没有这条通向地的泄放通道，浪涌就只能继续往后端设备走，电源模块、仪表、控制系统就要直接承受冲击。所以，接地不是SPD的附属条件，而是SPD工作原理的一部分。

二、浪涌保护器地线不接会怎么样？

易造浪涌保护器

接地线是浪涌保护器的排泄通道，不接地会导致其核心功能完全失效：

1.无法泄放浪涌

浪涌保护器的工作原理是当电压升高时突然导通，将过电压产生的能量引导至大地，没有地线，电流就无法通过，能量会返回到设备，仍然会导致设备损坏。

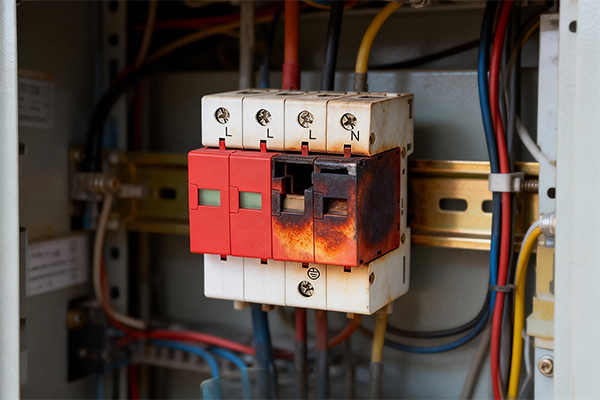

2.加速老化与故障

不接地的浪涌保护器内部元件会因能量无法泄放而导致内部过热、迅速老化，不仅烧毁SPD本身，还可能引发线路起火。

3.无法通过工程验收

根据国家标准，如GB/T 21431《建筑物防雷装置检测技术规范》在进行SPD连接导体验收时，接地检查是必查项，不接地将判定为不合格，要求整改。

三、怎么做好浪涌保护器接地？

易造浪涌保护器

1.接地电阻必须合格

接地系统的电阻直接决定泄放效果，不同场景有不同的要求：一般建筑物低压配电防雷地接地电阻<4Ω，数据中心/通信机房接地电阻<1Ω；接地电阻越小，电流泄放通道越畅通。

2.接地线规格要达标

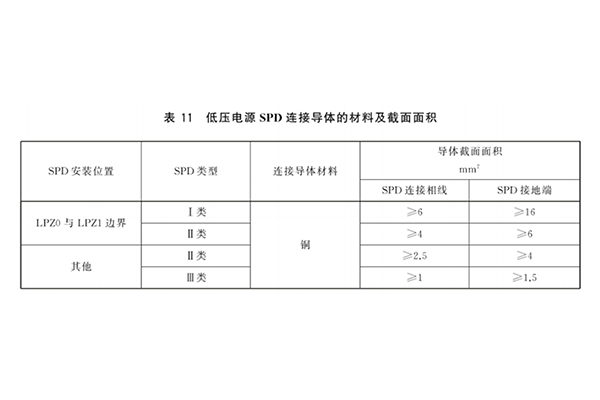

接地线是泄放通道的血管，太细了会烧断导线，电源浪涌保护器的接地铜导线截面积通常＞6mm2，信号浪涌保护器接地铜导线截面积≥2.5mm²，具体线径要求应根据SPD等级类型和通流量选择。

GBT 21431-2023建筑物防雷装置检测技术规范

3.接地线要短、直、粗

接地线应可靠连接至配电箱等电位接地端子上，力求短、直、粗、总长要求≤0.5米，以减少分布电感对雷电泄放的影响。

易造浪涌保护器

浪涌防雷的核心是泄放，而接地是泄放的**路径，专业的浪涌防护，从来不是说装了浪涌保护器就行，而是每一个环节都要符合规范，才能真正守住设备安全的底线。浪涌保护器不接地等于白装。地线是泄放浪涌的**通道，不接则能量返烧设备，SPD加速损坏，验收必不合格。接地记住：电阻＜4Ω，线径≥6mm²，长度≤0.5米。别让防雷变引雷，立即咨询，守住安全底线。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
