在现代工业和民用建筑中，电力系统稳定性至关重要。雷电、电网波动等外部因素，可能会引发浪涌电压，导致设备损坏、甚至引发安全事故。为了保护电气设备和生产不受突发浪涌的影响，一级浪涌保护器（SPD）的安装尤为重要。那么，哪些地方需要安装一级浪涌保护器呢？易造小编为您解答。

一、什么是一级浪涌保护器？

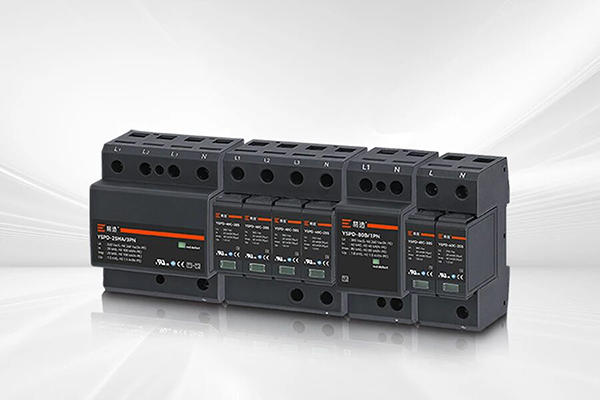

易造复合型一级浪涌保护器

浪涌保护器（SPD）按电涌承受能力可分为一级、二级和三级，一级浪涌保护器（也称I类试验SPD）是专门用来承受直击雷产生的巨大能量。它的核心特点是能承受10/350μs波形的冲击电流，这个波形模拟的是雷电直接击中线路时的情景，所以，一级浪涌保护器通常安装在雷电流可能直接入侵的地方，作为防雷系统的**道防线，把巨大的雷电流安全泄放入地，保护后端设备和线路。

二、哪些地方要装一级浪涌保护器？

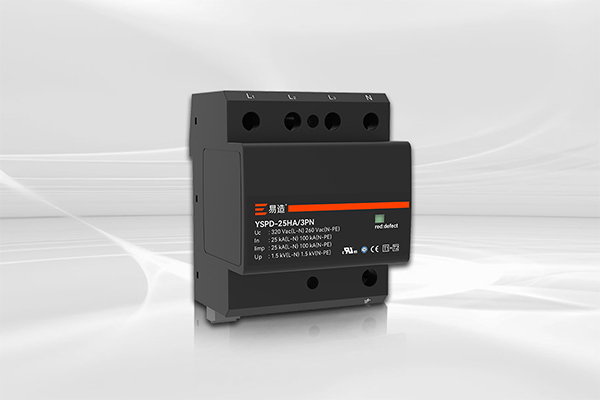

易造复合型一级浪涌保护器

1.建筑物总配电房

最常见的安装位置就是电力系统的入口—总配电房。无论是住宅楼、办公楼还是工厂，只要有配电系统，总配电箱或配电柜就是雷电入侵的**站，在这里安装一级浪涌保护器，优先拦截、泄放大电流，守住**道防线。

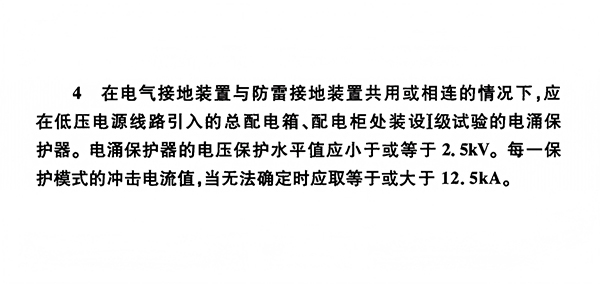

GB50057建筑物防雷设计规范 4.3.8第4条

2.变压器低压侧

变压器是电力系统中重要的设备，尤其在将高压电转换为低压电的过程中，它承受着巨大的电涌风险。当雷击等外部电涌事件发生时，变压器的低压侧如果没有得到及时的保护，可能会导致电涌直接冲击到后续的配电系统，甚至引发设备损坏、停机等严重后果。因此，在变压器低压侧要安装一级浪涌保护器，是确保整个配电系统安全运行的重要措施。

GB50057建筑物防雷设计规范 4.3.8第4条

3.室外配电设施

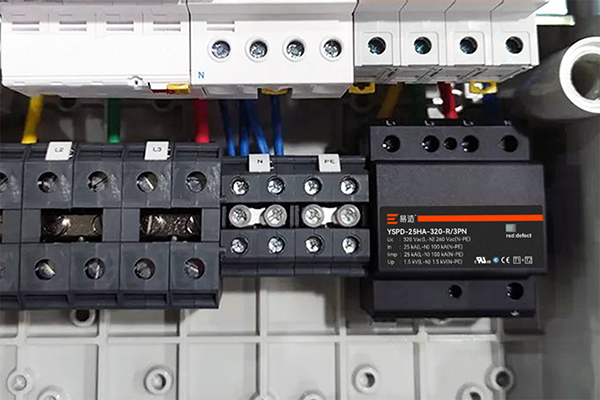

复合型一级浪涌保护器

室外的箱变、环网柜以及架空线转电缆的入户处，都是雷电容易钻空子的地方，户外线路暴露在空旷环境中，容易遭受直击雷影响，雷电能量还会顺着线路直接传入室内，因此这些户外配电箱也必须安装一级浪涌保护器，拦截大雷电能量，保护配电系统和设备安全。

三、一级浪涌保护器有哪些类型？

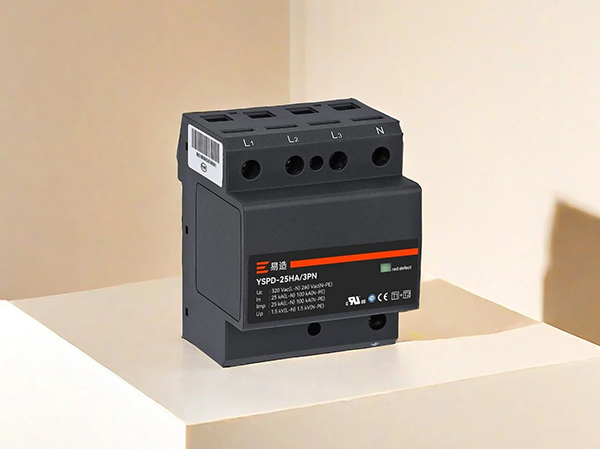

易造复合型浪涌保护器

目前国内一级浪涌保护器主要有三种类型：开关型、限压型、复合型。

1. 其中开关型一级浪涌保护器元器件有续流，容易引发总开关跳闸停电，且通常没有故障告警功能，已经慢慢被市场所淘汰；

2. 限压型一级浪涌保护器的主要器件是压敏电阻，存在漏电流，使用寿命短；

3. 复合型一级浪涌保护器是目前主流品牌采用的先进技术，无续流无漏电流，大通流、低残压，完美避开了开关型和限压型的缺陷，是一级浪涌保护器的理想选择。

易造YSPD-25HA（Iimp：25kA）复合型一级浪涌保护器，可在强雷电流冲击下实现无工频续流、无漏电流的防护效果，无误跳闸与发热隐患；具有故障指示与遥信远程告警功能，便于运维人员快速定位与处置。并通过了UL、TUV、CE、CQC等国际国内质量认证，性能对标进口品牌，支持替代应用。

易造部分项目案例

易造复合型一级浪涌保护器广泛适用于对供电连续性与安全要求高的场景：轨道交通、数据中心、石化加油站、化工厂等易燃易爆场所，以及露天堆场、矿区等户外配电系统，为配电柜前端提供**道防线的雷电流泄放与过电压抑制保障。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
