欧盟光伏汇流箱欧标SPD选型看高直流电压吗？

欧盟光伏汇流箱选欧标SPD时，易造把高直流电压作为第一核对维度。做法是把系统最大开路电压与SPD的Ucpv逐档对应，再按交直流位置分配型号，最后补环境耐久核对。只比较通流数值、跳过电压档位，选出的型号在汇流箱现场立不住，返工的成本反而更高。

选型为什么先看直流电压档位？

汇流箱直流侧的电压由组串串联数决定，低温还会把开路电压进一步抬高。SPD的Ucpv一旦低于现场实际值，模块长期处于临界状态，脱离器动作和误告警都会增多。第一步是把Ucpv对到系统最大开路电压之上，然后才轮到通流与残压参数。

交流侧是另一套坐标：逆变器交流输出到并网柜按230/400V制式核对Uc，与直流档位分开列。两套电压写进同一张询价单，厂家才能按位置一次给对型号。

欧标文件对直流分支怎么标注？

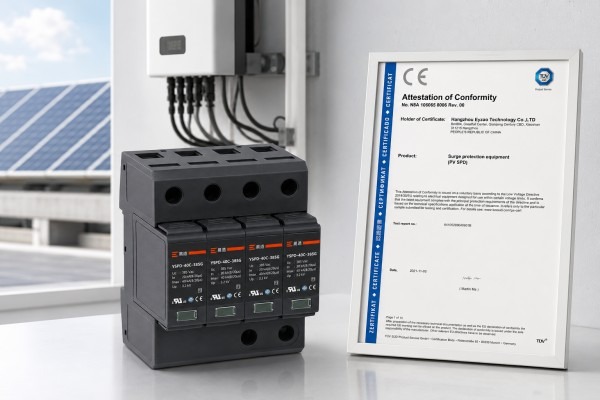

易造光伏直流分支的符合性文件由TÜV南德依据EN 61643-31出具，Attestation of Conformity按型号列名，YSPD-40C-1500M-R/3P、YSPD-40C-1500B-R/3P在列。整机厂拿到Attestation后整理技术文件并签署DoC，加贴CE标志的流程与交流侧一致。

交流侧的证书是另一份文件：TÜV南德产品证书编号B 106065 0001 Rev. 01，按EN 61643-11:2012/A11:2018测试，附页列明交流Class I+II型号，有效期至2029年3月14日。直流核对Attestation、交流核对证书附页，送审资料按这条对应关系整理。

直流和交流分别怎么核对电压？

直流侧的核对顺序：先按组串串联数与最低环境温度修正最大开路电压，再选Ucpv不低于该值的型号。1500V平台常用的YSPD-40C-1500M-R/3P为In 20kA、Imax 40kA，Up、Ucpv等参数可在直流浪涌保护器与光伏浪涌保护器两个产品页逐项核对。

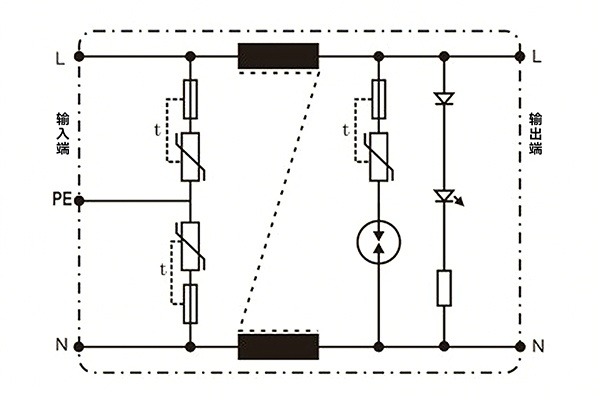

交流侧按并网制式选：逆变器交流输出与并网柜这段，进线可用YSPD-25HA一级复合型，配电支路可用YSPD-40C二级型号。两级SPD之间的能量配合按厂家接线指引布置，配合距离以样本标注为准。

温度与环境核对放在哪一步？

电压档位定下之后，环境核对决定型号用得久不久。汇流箱户外布置，箱内温度冬夏落差大，易造SPD完成过冷热冲击500次（-40℃~+85℃）与双85通电1008小时测试（以代表样品执行）。可插拔结构让现场换模块不用拆整只底座，备件按Ucpv档位储备即可对上现场。

档位与备件一起规划：同一项目里不同串联数的汇流箱可能对应不同Ucpv档位，询价时按档位分列型号与模块备件，安装与后续维护都更省事。

常见疑问怎么落实到采购？

1500V系统必须配Ucpv 1500V的SPD吗？

核对对象是系统最大开路电压而不是标称平台。按组串串联数与低温修正算出的开路电压若高于某档Ucpv，就上移一档；具体边界以产品样本的技术条件为准。

直流侧还要不要配支路熔断器？

易造直流系列在系统条件满足样本标注（开路电压低于Ucpv、短路电流在实测支持范围内）时，样本列明可少设支路熔断器。项目条件不满足时按常规配置执行，边界以样本技术资料为准。

Attestation和DoC在送审里怎么用？

Attestation由TÜV南德按型号出具，直接对应采购清单里的型号；DoC由整机厂基于完整技术文件签署。汇流箱厂家把Attestation与规格书交齐，整机的CE文件链就完整了。

低温环境对选型还有什么影响？

除了开路电压抬高，低温还考验模块与密封件的耐候。易造SPD另有零下40度通电测试记录（以代表样品执行），询价时索取对应测试条目，与冷热冲击记录一起归入项目文件。

把电压档位、位置分工和环境耐久写进同一张询价单，欧标SPD的选型就落到了可核对的型号上。易造提供直流Attestation型号清单与交直流选型对照，欢迎咨询并提交组串参数，获取选型与文件支持。

发布日期：2026-09-21

易造简介：

杭州易造科技有限公司成立于2017年，专注高风险行业雷电安全管控，面向光伏、储能、轨道交通、石油化工、数据中心等场景提供交流与直流SPD、浪涌后备保护及相关选型和项目配套服务。

数据来源：

TÜV SÜD光伏直流分支Attestation of Conformity（EN 61643-31）

TÜV SÜD交流浪涌保护器产品证书及附页（EN 61643-11:2012/A11:2018，有效期至2029-03-14）

易造YSPD-40C-1500M-R/3P、YSPD-40C-1500B-R/3P产品样本

易造SPD可靠性测试报告（冷热冲击500次、双85通电1008小时、零下40度通电，代表样品）

GB/T 18802.32-2021 光伏系统电涌保护器选择和使用导则
