一、项目背景与挑战

上海地铁2号线APF柜在运行时向母线持续注入补偿电流，导致母线侧电压波形持续畸变。普通限压型SPD（纯MOV）极易受谐波叠加电压触发误动，加速老化甚至起火。项目须符合GB/T 18802.11-2020《低压电涌保护器》、GB 50057-2010《建筑物防雷设计规范》及DG/TJ08-109-2017《民用建筑电气防雷技术规程》（上海地方标准），并明确要求产品持有CQC认证。

核心难题：

1.APF谐波过电压反复触发普通MOV导通，引发误动、加速老化甚至起火

2.后备保护须同时满足：耐受80kA雷电流不断开、工频>3A速断、ICS≥35kA，三项相互矛盾

二、解决方案

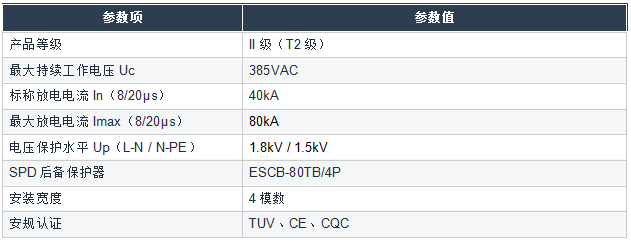

YSPD-80B-385-R/3PN（T2级复合型）核心参数

YSPD-80B-385-R/3PN采用石墨间隙与MOV串联的复合型结构：正常运行时无续流、无漏电流；浪涌来临时间隙击穿导通，MOV快速泄放能量，兼顾大通流量与低残压。

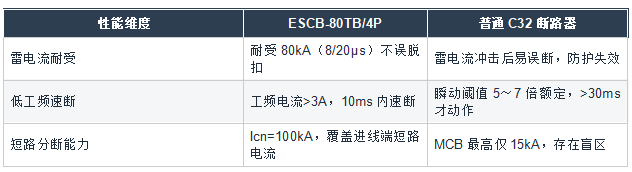

ESCB-80TB/4P专用后备保护器

三、项目成果

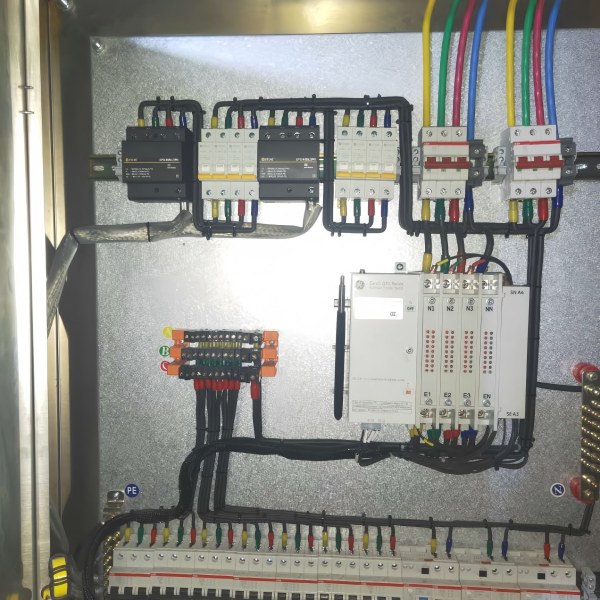

YSPD-80B-385-R/3PN + ESCB-80TB/4P方案已随上海地铁2号线APF柜工程完成部署，在APF谐波电气环境下运行表现稳定，抗谐波性能满足现场防护要求，未出现因浪涌防护引发的设备异常。

四、选型原则

1.APF场景**复合型SPD，UT是核心筛选指标

石墨间隙阻断谐波导通路径，UT=480V/120min确保APF持续谐波应力下不误动。

2.后备保护必须选专用SSD，断路器有低工频速断盲区

SPD劣化时低值漏电流无法触发断路器动作，ESCB在>3A即10ms速断，彻底消除起火隐患。

3.地铁项目选型前先确认认证要求，产品认证如实呈现

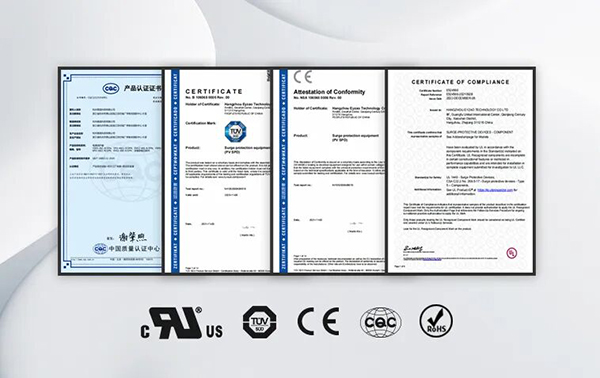

易造YSPD-80B-385-R/3PN持有TUV、CE、CQC三项认证，可满足不同项目的认证准入要求。

如有APF柜或地铁配电系统浪涌防护选型需求，欢迎联系易造应用工程师，获取免费方案诊断

常见问题解答：

Q：APF柜为什么不能用普通MOV型SPD？

A：APF谐波叠加电压反复超过MOV导通门槛，引发频繁误动和加速老化。复合型SPD（石墨间隙+MOV串联）从拓扑层面阻断谐波导通，根治误动。

Q：地铁APF柜为什么必须用专用SSD做后备保护？

A：APF谐波环境会加速SPD中MOV的劣化，劣化后漏电流往往低于断路器瞬动阈值，断路器无法及时动作。专用SSD在工频电流超过3A时10ms内速断，同时耐受80kA雷电流不误脱扣，是应对这一矛盾的可靠方案。
