在低压配电系统中，很多人都知道浪涌保护器（SPD）前端需要配置保护装置，目前国内项目已根据国标要求普遍采用专业的浪涌后备保护器（SSD），而国外项目由于标准差异，仍然广泛使用熔断器，尤其是在出口项目中，我们需要遵循国外的标准要求，因此SPD前端仍需选用熔断器作为后备保护。下面，易造小编就针对出口项目中SPD后备保护器的选型问题和大家做一下分享。

一、为什么浪涌需要装后备保护装置？

浪涌保护器长期运行后会发生劣化，最终呈现短路失效状态，此时工频电流持续通过，相当于在配电箱内接入了一个持续发热元件，若不及时切断，极易引发火灾。SPD内部自带的脱扣装置只能应对压敏电阻本体的过热脱离，无法处理外部短路故障造成的起火风险，因此国标要求SPD前端必须串接独立的过电流保护装置作为后备保护。

从技术性能看，SPD专用后备保护器（SSD）是**方案，它能精准区分雷电流冲击与工频短路，雷击时不误动、劣化时快速分断，且支持远程告警。但在出口业务中，SSD作为国内产品，在国外并没有SSD相关的标准支撑，对于UL、TUV、CE等认证也就没法做，直接采用会导致SSD不符合认证要求，影响项目落地。因此，在出口项目中常使用熔断器作为SPD的后备保护。

二、出口项目中SPD前端熔断器怎么选？

SPD前端熔断器具体要怎么配，下面以易造浪涌保护器为例为您讲解后备熔断器的选型。

1.SPD后备熔断器功能要求串联在电源SPD前端的熔断器，应该满足以下几个基本要求：

(1)耐受通过SPD的电涌冲击时不断开；

(2)在SPD出现短路、劣化故障时及时可靠的动作；

(3)与主回路保护装置配合，SPD支路后备保护应先于主回路保护装置动作。

2.SPD前端熔断器怎么选？

浪涌保护器是装在配电箱里的进线位置，并联在火线和地线之间，平时它不工作，一旦有雷电浪涌从电源线窜进来，它就瞬间导通，把过电压泄放到大地，保护后端设备。

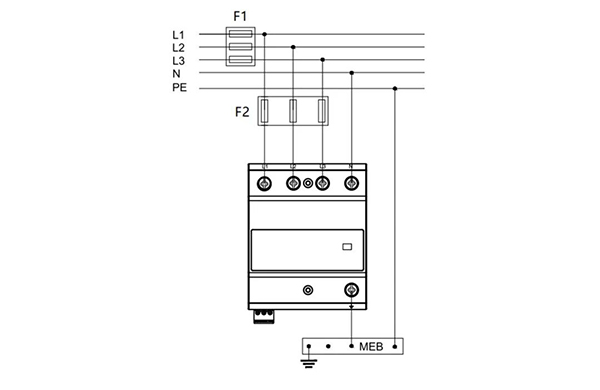

图中F2是SPD支路的后备保护熔断器，串联在SPD前端，专门负责在SPD发生短路失效时将其从电网中切除。图中F1是系统主回路的总开，通常为断路器或熔断器，负责保护后端线路及用电设备。SPD后备熔断器的选型核心遵循一条经过行业长期验证的法则：F1 ≥ 1.6 F2。该比例源自IEC 60269-2及GB/T 13539.1标准中关于熔断器选择性配合的规定，当上下级熔断器额定电流比值达到1.6倍时，短路故障产生的能量将优先使下级熔断器（F2）熔断，而上级（F1）保持闭合，从而实现支路故障不扩大为总路停电的精准隔离。

选择SPD前端熔断器时，可按以下步骤执行：

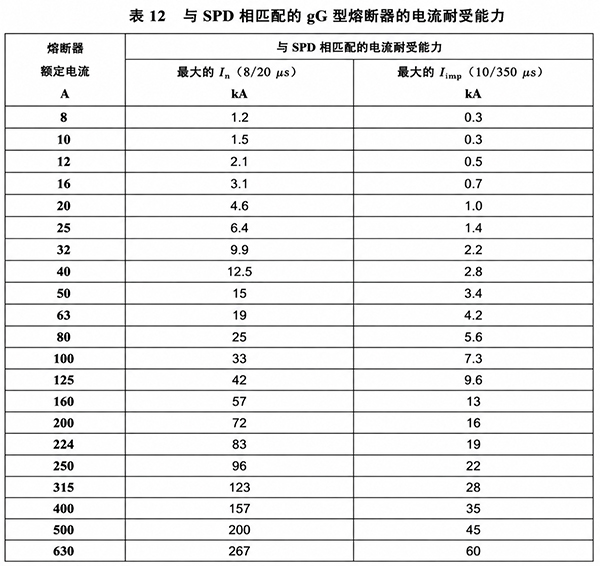

(1) 正常情况下，配电箱的总开F1是大于我们选择的熔断器额定电流的，按下表选择与浪涌保护器电涌耐受能力相匹配的熔断器即可。如易造一级浪涌保护器YSPD-25HA-385-R/3PN，Iimp(10/350μs)值为25kA，应选250A的熔断器，若总开F1＞250A，那SPD前端的熔断器就选250A的。

GB/T 21431-2023建筑物雷电防护装置检测技术规范(2) 按上表选择对应电涌耐受能力的熔断器，若配电箱内F1额定电流≤所选熔断器额定电流，应根据F1额定电流除以1.6，得出F2的理论上限值。如易造二级浪涌保护器YSPD-40C-385-R/3PN，Imax(8/20μs)值为40kA，应选125A的熔断器，若总开F1为100A＜125，则F2=100/1.6=62.5A，SPD前端的熔断器靠档选63A的。当所选F2=63A时，表示在极限电涌冲击下允许熔断器熔断，但即使熔断器熔断，SPD仍然会先起到保护作用，在熔断器熔断后，需及时维护更换。如果你正在做出口配电柜、充电桩或海外防雷项目，不确定SPD前端熔断器怎么选，欢迎联系我们，为您提供合适的SPD浪涌保护器选型与浪涌后备保护器配置建议。
