电气防雷接地工程工艺做法图集如下：

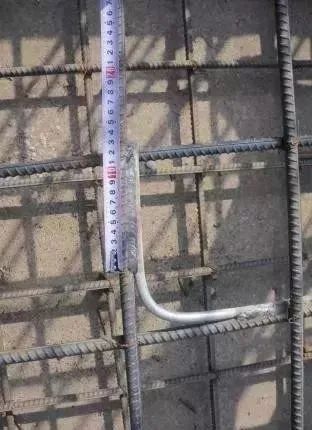

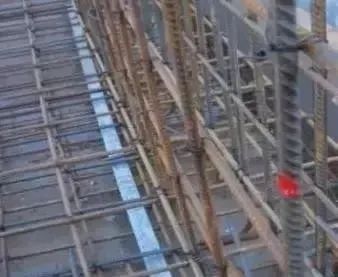

1. 基础底板防雷接地做法

①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16 两根主筋通常焊成的基础接地网。

②采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

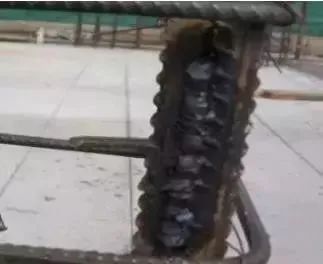

③钢筋搭接焊接长度不小于圆钢直径的 6 倍，且双面施焊。

④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的 12 倍。

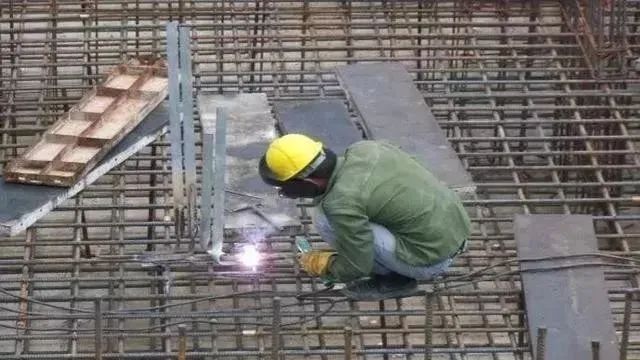

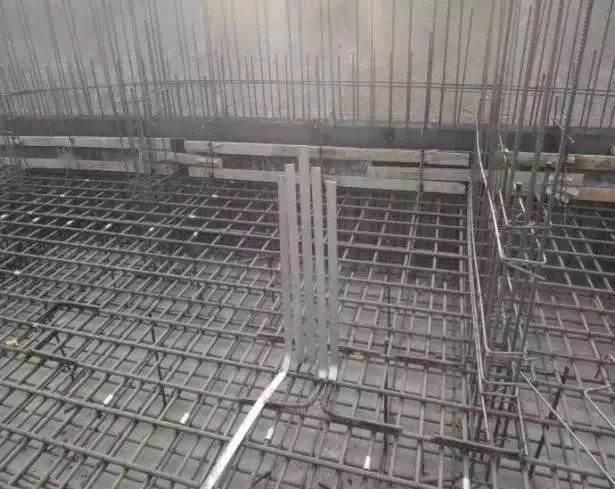

2.基础底板防雷接地做法

①基础底板主筋小于 C16 时，采用 L40*4 镀锌扁钢，焊成基础接地网。

②扁钢搭接焊长度不小于扁钢宽度的 2 倍，且三面施焊。

③采用 40*4 镀锌扁钢，预留室外人工接地极。

3.总等电位联结做法

电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用 L40*4 镀锌扁钢共用统一联结，作为变配电室内总等电位。

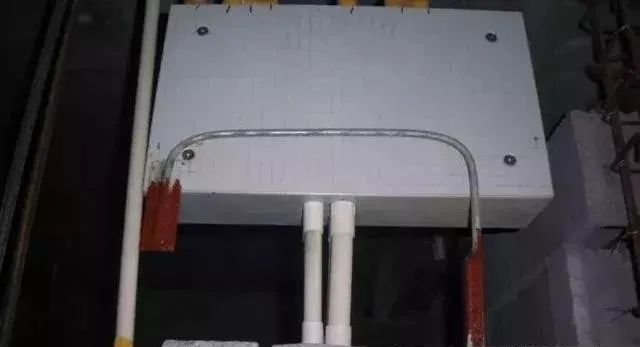

4.局部等电位做法

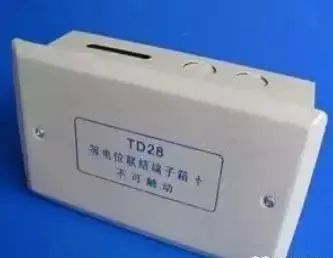

①局部等电位预埋采用专用等电位带有接线端子排接线盒。

②采用 25*3 镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内 2/3 长度。

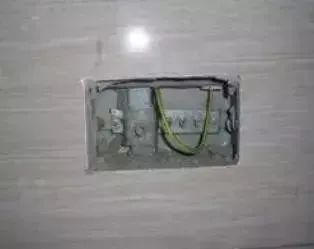

③等电位端子排与卫生间内最近的插座 PE 线连接。

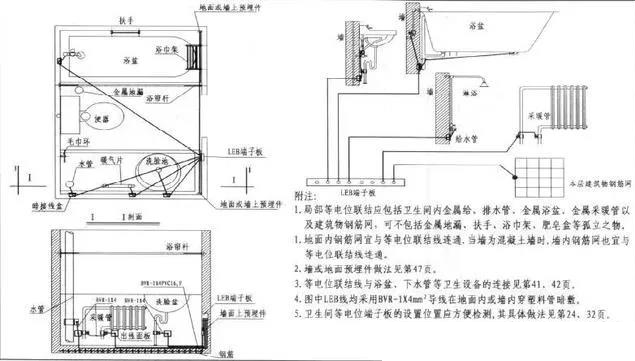

5.局部等电位做法

等电位预埋严格按照 02D501-2 图集做法施工。

6.局部等电位接地连接

洗脸盆排水管与局部等电位采用双色软铜线连接。

7.局部等电位接地连接

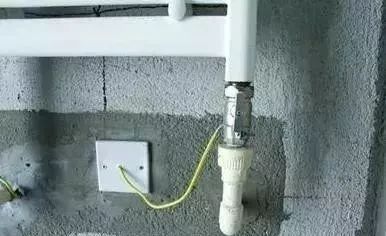

①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

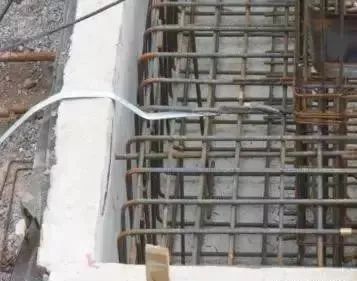

8.防雷测试箱预留做法

①防雷测试点由避雷引下线钢筋引出，采用 40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

②外墙装修时，距室外地坪以上 0.5米处安装接地测试箱。

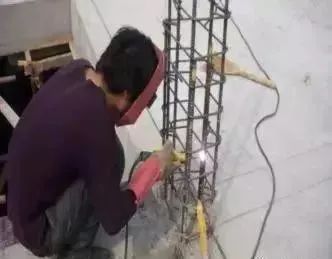

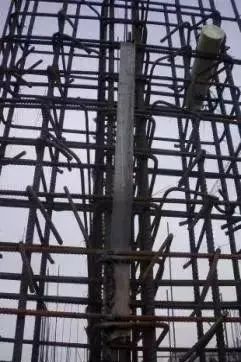

9.避雷引下线做法

①防雷引下线结构柱筋，在每层做出明显标记。

②防雷引下线利用建筑物内构造柱不小于 C16 两根或四根不小于 C10 对角主筋作引下线，间距不大于 25m。

③钢筋搭接焊长度为钢筋直径的 6 倍双面施焊，且清除焊渣。

10.配电箱(柜)安装接地做法

①配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的 6 倍，焊接处涂刷防锈漆。

②配电柜接地与预留接地镀锌扁钢与基座槽钢焊接。
