某公司机房，在公司所在大楼三楼，大楼已有避雷针、避雷带等外部防雷设施；

计算机网络系统的供电系统由市电三相低压电源供电，机房供电电源由配电室配电柜直供大楼配电箱，由大楼配电箱至机房配电箱供给UPS电源设备；

机房计算机网络通信线进出采用 UTP 双绞线缆，卫星馈线采用BNC接口同轴电缆，机房接地利用建筑接地网。

机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。

计算机网络系统雷击电磁脉冲防护按A类要求设计，供电系统采取3~4级电涌保护器(SPD)进行保护。

网络通信系统采取精细保护，对于进出保护区的电缆、电线在进入保护区时适当安装信号接口电涌保护器(SPD)。

机房实行联合接地，建立合格的接地系统，对进出保护区界面的管、线、槽实行等电位连接。有效地将雷电过电压降低到设备能够承受的水平。

设计内容主要包括：

① 机房设备瞬态过电压保护的设计

② 机房等电位连接的设计

③ 接地网制作设计

计算机网络机房作为一个保护区域，从EMC(电磁兼容)的观点来看，由外到内可分为几级保护区。建筑物大楼外部是直击雷的区域，在这个区域内的设备最容易遭受损害，危险性**，是暴露区，为0区；

建筑物内部到机房所处的位置为非暴露区 , 可将其分为1区、2区，越往内部，危险程度越低。电源线路是雷电过电压侵入的主要途径之一。

从总配电室变压器低压输出端到机房设备端，必须实行分级保护，将雷电过电压降低到设备能够承受的水平。

1.1 电涌保护器的配置

① 总低压配电室的总配电柜电源输出端配置三相箱式电涌保护器1台，作为**级防雷保护。冲击电流选用15～25kA(10/350μs)，预防直击雷。

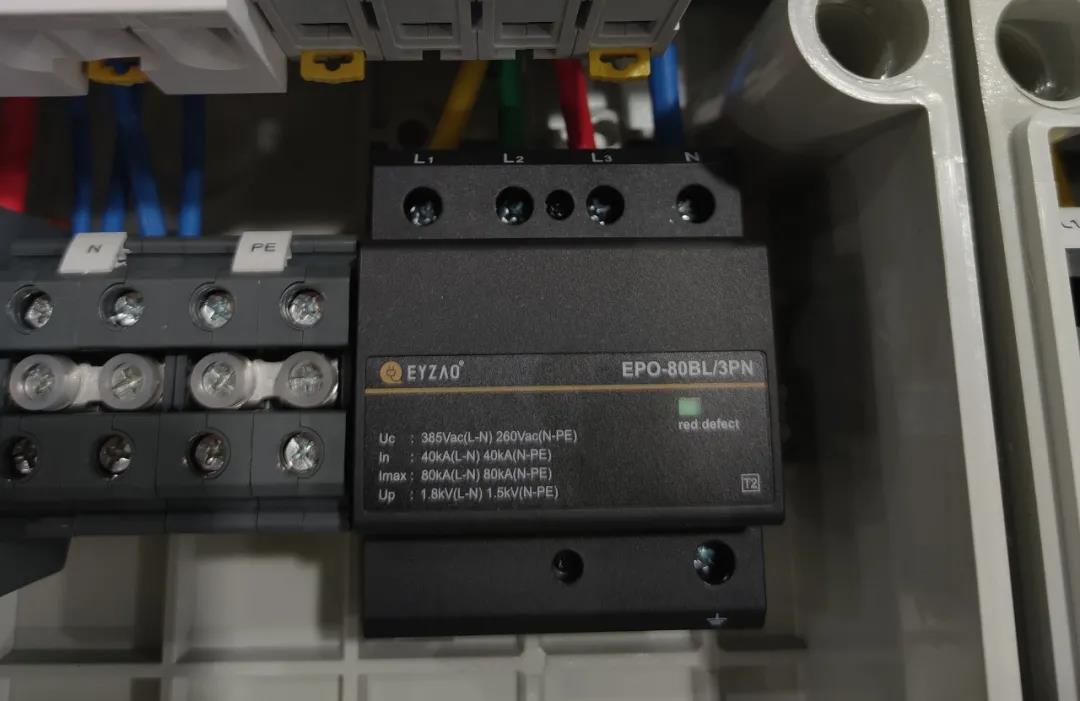

② 网络设备所在建筑楼层总配电箱电源引入端配置电涌保护器，作为第二级防雷保护。配置三相电涌保护器，标称放电电流in选用40kA(8/20μs)，预防感应雷击或操作过电压。

③ 网络设备机房配电箱电源引入端配置电涌保护器，作为第三级防雷保护。配置单相电涌保护器，标称放电电流in选用20kA(8/20μs)，预防感应雷击或操作过电压。

④ 重要网络机柜或设备端采用模块式电涌保护器，作为第四级防雷保护。标称放电电流in选用10kA，预防感应雷击或操作过电压。

1.2 数据(信号)通信接口电涌保护器的配置

根据通信设备的具体情况，主要考虑由室外引入的数据(语音)或视频信号线路的防雷保护。电涌保护器主要串接在线路的两端设备的接口处。

① 服务器100M输入端口处安装单口RJ45端口信号电涌保护器，以保护服务器。

② 24口网络交换机串联24口的RJ45端口信号电涌保护器，避免因雷击感应或电磁场干扰沿双绞线窜入而毁坏设备。

③ 在DDN专线接收设备上安装单口RJ11端口信号电涌保护器，保护DDN专线上的设备。

④ 在卫星接收设备前端安装同轴端口天馈线电涌保护器，以保护接收设备。

在机房做一个接地总汇流排，使交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置。
