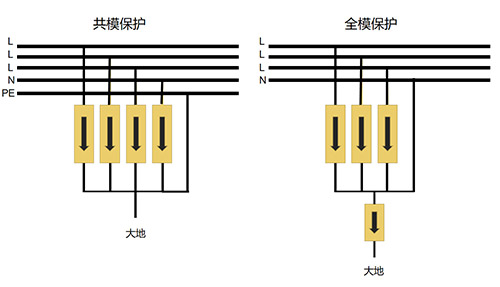

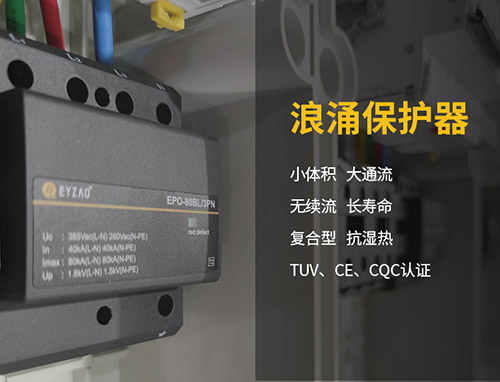

2021-11-02 10:08:06浪涌保护器全模保护和共模保护的区别，4P共模保护仅在相线和地线，中性线（N线）和地线（PE线）之间接有SPD，如图所示.其中，每个SPD要求的冲击电流应不小于规定值。3PN全模保护相当于在共模保护的基础上增加了相对相，相对中性线（N线）之间也接有spd，因此能同时防护相对地，相对中，中对地三处的过电压，相对共模保护来说，保护更加完善更加安全。
浪涌保护器全模保护和共模保护的区别，GB50057第18页要求：当电涌保护器的接线形式为本规范表J.1.2中的接线形式2（全模保护）时，接在中性线和PE线间电涌保护器的冲击电流，当为三相系统时不应小于本条第9款规定值的4倍，当为单相系统时不应小于2倍。
标准所要表述的意思是：三个并联的SPD要求的冲击电流不小于规定值，连接零线（N线）和地线的SPD因为与四条线路相连接，要求SPD在三相系统时不小于4倍的规定值，当为单相系统时不应小于2倍。这是基于产品实际使用时，标准对SPD提出的性能要求，相比共模产品要求更高，生产中必须使用气放管才能达到要求，通流量更大。
根据接线系统决定SPD的接线方法：
一般来说，三线（IT系统）采用共模保护，因为没有中性线且地线直接接地，仅用考虑相地直接的共模干扰
四线（TT系统，TN-S系统）采用全模保护，因为除了考虑共模干扰还应考虑差模干扰
五线则可选择全模和共模，但是从安全保护来说，选择全模为佳。
综上：全模保护相较于共模保护有更好的保护效果，更加安全，缺点是需要在干路连接一个冲击电流为正常冲击电流4倍的元器件--气放管，SPD会增加成本。
