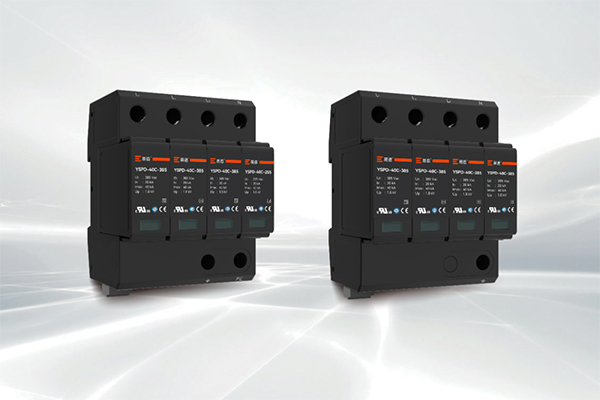

3PN型和4P型都是很常见的浪涌保护器型号，他们都是应用于低压交流配电系统三相保护的SPD。那么它们两个型号有什么区别呢？为什么很多用户挑选SPD时更青睐3PN型浪涌保护器呢？下面易造小编为您详细解答。

一．3PN型和4P型浪涌保护器的内部结构

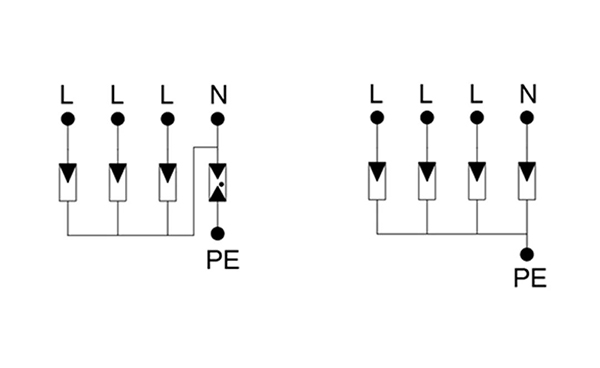

3PN型和4P型SPD内部结构对比图

为了更直观，我们把3PN型SPD的内部结构图稍微变换一下，如图2所示：

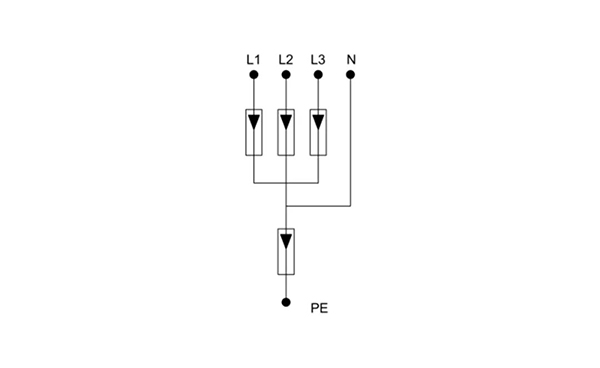

3PN型SPD内部结构变换图

我们可以很直观地看到：3PN结构的浪涌保护器实现了L-N差模保护和N-PE共模保护，为全模保护模式；而4P结构的浪涌保护器只实现了L-PE、N-PE的共模保护，没有差模保护。所以，3PN型浪涌保护器可以为线路提供更全面的保护。

二．3PN型和4P型浪涌保护器的内部原理

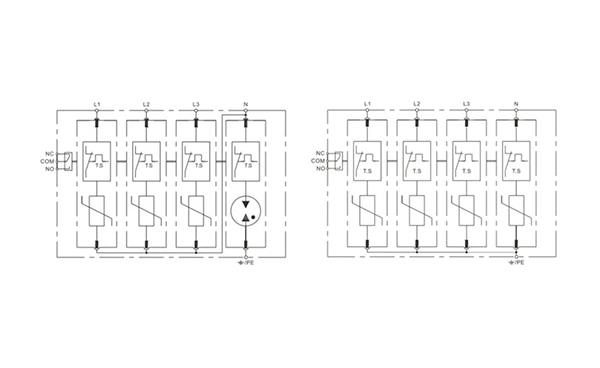

3PN型和4P型浪涌保护器的内部原理图对比

可以看到3PN型和4P型SPD的前三片使用的都是限压型元件(图中为压敏电阻)，区别就在于N-PE之间的元件，3PN型浪涌保护器N-PE之间使用的是电压开关型元件(图中为气体放电管)，而4P型浪涌保护器N-PE之间使用的是和前三片一样的限压型元件(压敏电阻)。那么，为什么N-PE之间要采用气体放电管呢？这里涉及到电力系统的一种故障模式下的过电压特性。

变压器一般会做中性点接地，当中压变压器发生接地短路故障时，由于接地电阻的存在，中性点的电位会被抬高，过电压将会沿着N线传播到后端。

以我国的电网配置，一般当电流值达到300A的时候才会切断它，而变压器处的接地电阻依照GB 50057-2010《建筑物防雷设计规范》中的规定应≤4Ω，所以这个过电压的典型值为1200V。这也是GB/T 18802.11-2020《低压电涌保护器(SPD)第11部分：低压电源系统的电涌保护器性能要求和测试方法》中要求对SPD的N-PE之间做1200V过电压试验的原因。

如果这个1200V的过电压施加在压敏电阻上的话，压敏电阻会瞬间被击穿，也就是说浪涌保护器内部的热脱扣装置还没来得及动作，SPD就已经起火了。

而电压开关型元件，比如气体放电管(GDT)则不会造成这样的后果，当过电压来袭时会出现两种情况：

1.如果GDT可以承受住这个过电压，那么它将保持在开路状态。

2.如果这个过电压超过了它的放电电压，GDT会立即导通，将过电流迅速泄放到地。

也就是说，无论GDT能否承受住过电压，哪怕GDT被过高的电压损坏也**不会造成SPD起火这样的严重后果

所以说3PN浪涌保护器的“3+1”模式是一种比较完美的解决方案，它不仅能够提供更全面的保护，还可以在中压变压器发生故障时确保SPD不会起火，可以应用在任何接地制式的配电系统中；而4P型浪涌保护器的使用范围就比较局限了，它只能应用在TN系统中，不能随便使用。如果不想出错，在需要三相保护的电路中直接选择3PN型的浪涌保护器就可以了，它可以替换4P应用在任何接地制式的电力系统中，可大大提高电力系统的安全性。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
