安装浪涌保护器就是给工业设备装防雷屏障，可很多人不知道，接线长度和安装距离这一细节，直接决定这层屏障是否管用。依据GB 50343-2012、GB/T 18802.12等国标要求，若接线超过了规定长度，哪怕是性能优良的SPD，也可能失去防护作用，导致石油化工的核心控制系统、轨道交通的信号设备、数据机房的服务器等贵重设备损坏。今天我们就针对工业关键场景，解析接线长度和安装距离引发防护失效的原因，以及对应的解决方法。

1.接线越长，SPD防护效果越弱

SPD的核心作用就是当遭到雷击、电网波动产生“浪涌高压”时，它就像快速泄流的泄洪闸，能快速把多余电流导入大地，避免电压击穿设备。但导线并非单纯的导电载体，对快速变化的浪涌电流而言，导线长度越长，阻碍作用越强，还会额外产生电压。

设备实际承受电压=SPD防护电压+导线额外电压。导线越长，额外电压越高，SPD的防护效果越差。

2.SPD国标安装要求

GB50343-2012 建筑物电子信息系统防雷技术规范

国标对SPD接线长度的限制，本质是为了控制额外电压，避免长线震荡。那我们结合石油化工、轨道交通、高铁、数据机房等核心场景，解读GB 50343-2012第五章的两大核心要求：

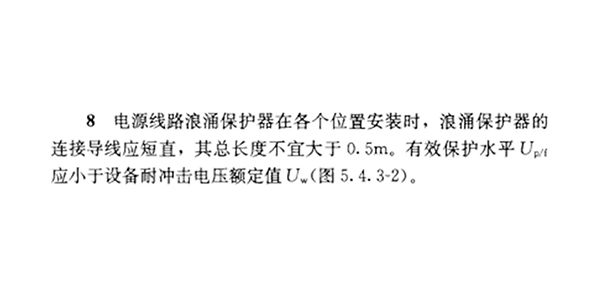

1.SPD接线长度

GB50343-2012 建筑物电子信息系统防雷技术规范

如石油化工装置区的PLC控制柜、数据机房的服务器机柜、轨道交通的信号控制单元前的二级/三级SPD，接线长度需≤0.5米。这类设备（PLC、服务器、信号模块）的耐电压能力很弱，哪怕0.1kV的额外电压都可能引发故障，而0.5米的接线长度，能将额外电压控制在0.5kV以内，再叠加SPD的防护电压后，可确保总电压不超过设备耐受上限（如工业控制设备常见2kV耐受值）。

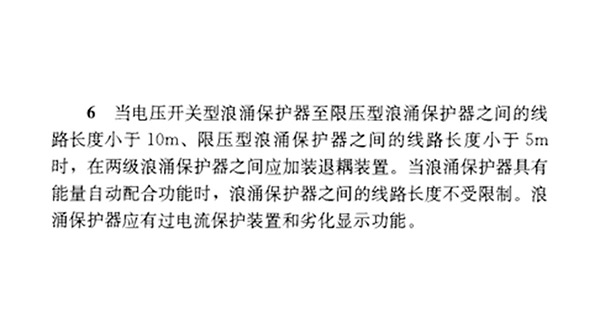

2.SPD安装距离

GB50343-2012 建筑物电子信息系统防雷技术规范

石油化工厂区总配电柜、高铁牵引变电站、轨道交通主变电所内的一级SPD，与下一级SPD（如车间配电柜、站台配电箱内的二级SPD）的安装距离需≤10米（二级SPD之间安装距离需≤5米）。若超过这个距离，就可能引发长线震荡风险，即两级SPD会出现抢流现象，即前级SPD未充分泄放大浪涌，后级SPD就提前启动，不仅互相干扰，还会导致整体防护效率下降，甚至引发SPD自身烧毁。

3.案例：15米让车间设备全部报废

湖南某石油化工企业的生产车间，总配电柜装了一级SPD，车间内的PLC控制柜装了二级SPD，但两者之间的接线距离长达15米，远超国标10米限值。一次雷雨天后，车间内所有PLC控制器全部被击穿，设备端检测电压高达4.2kV。

事后分析发现：15米的导线在浪涌冲击下，额外产生了3kV电压，叠加一级SPD的1.2kV防护电压后，总电压达到4.2kV，远超PLC控制器2kV的耐受上限，最终导致设备批量损坏，生产线停工3天，直接经济损失超百万元。

4.解决方案：3招规避SPD接线错误

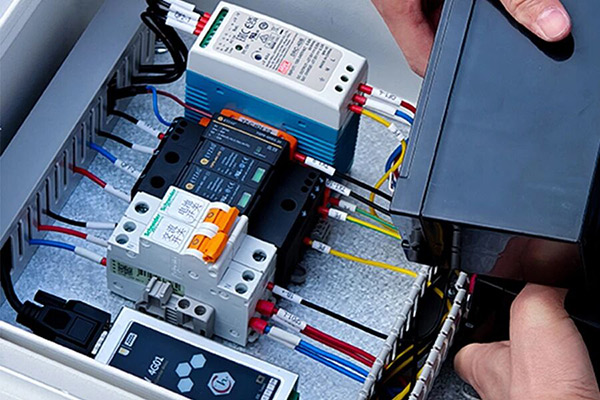

(1)SPD接线长度≤0.5m

SPD需安装在被保护设备电源入口最近的地方，比如石油化工的PLC控制柜，可将SPD嵌入柜体内部的电源进线端，优先使用0.5米以内的短导线连接。若空间允许，用铜母排代替导线，因为它的电感值很低，几乎不会产生额外电压，不影响浪涌电流的泄放效率。

(2)超距离安装方法

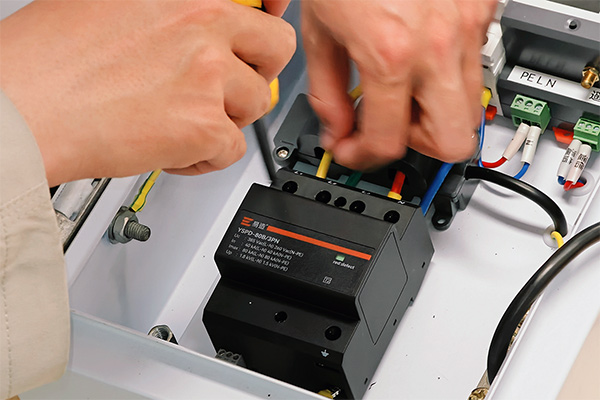

易造浪涌保护器

(1) 如果一级和二级SPD之间接线超过10米，如高铁站台的配电箱到车站主变电所的距离，按照传统方案需加装退耦电感——它能通过限制电流变化速度，错开两级SPD的响应时间，让前级先泄放大浪涌，后级再处理残留小浪涌，避免抢流并抵消额外电压，但易造浪涌保护器自带能量自动配合功能，无需额外加装退耦装置，特别适合高铁、石油化工等布线复杂、维护难度高的场景。

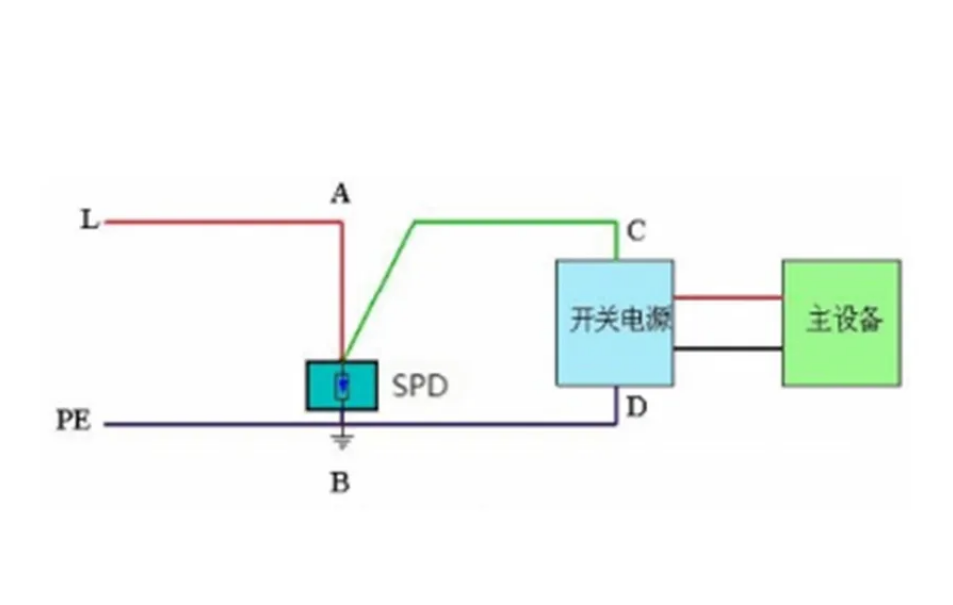

凯文接线法

(2) 若受限于现场的布线环境，如导线需绕过大型设备，实在无法缩短导线时，可采用凯文接线法（也叫V形接线），其原理就是让进线和出线紧紧并拢（间距≤10mm），通过平行布线消除导线产生的磁场，从而降低整个回路的电感值，相当于变相缩短接线长度，能减少一半以上的额外电压，不过要注意接线端子的承载能力，一般选择6mm²以上铜端子，避免因接触电阻过大引发发热，影响泄流效率。

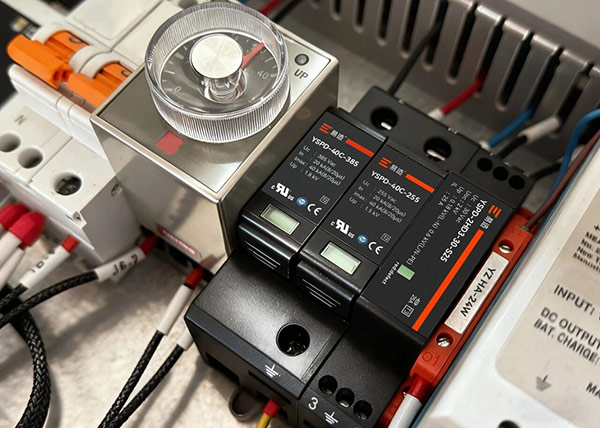

易造浪涌保护器

浪涌保护器的防护效果，除了关注产品的通流容量、残压等参数，还需特别关注接线长度和安装距离，本质就是让SPD的防护能力真正作用到设备上。

若现场空间有限，无法缩短接线长度，选择易造带能量自动配合功能的浪涌保护器，没有安装距离限制且无需额外加装退耦装置，就能规避长线震荡风险，让SPD真正成为工业设备的防雷屏障。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
